可调式液压压力开关结构设计

　　在液压系统的日常运行中，压力异常波动是引发设备故障、密封失效甚至元件损毁的核心诱因之一，这类压力开关的核心作用，就是在管路压力达到预设阈值时快速输出电信号，触发泄压、停机或者报警动作，把系统压力牢牢控制在安全区间内。从现场应用场景来看，这类元件广泛适配中小型液压站、润滑系统、流体输送管路，不管是机床的液压夹紧回路、工程机械的制动压力监测，还是小型空压系统的压力联锁，都能看到同结构产品的应用，它不需要额外的辅助取压管路，直接通过端部的螺纹接口拧入预设的测压点即可完成安装，大幅减少了管路接头的泄漏点。

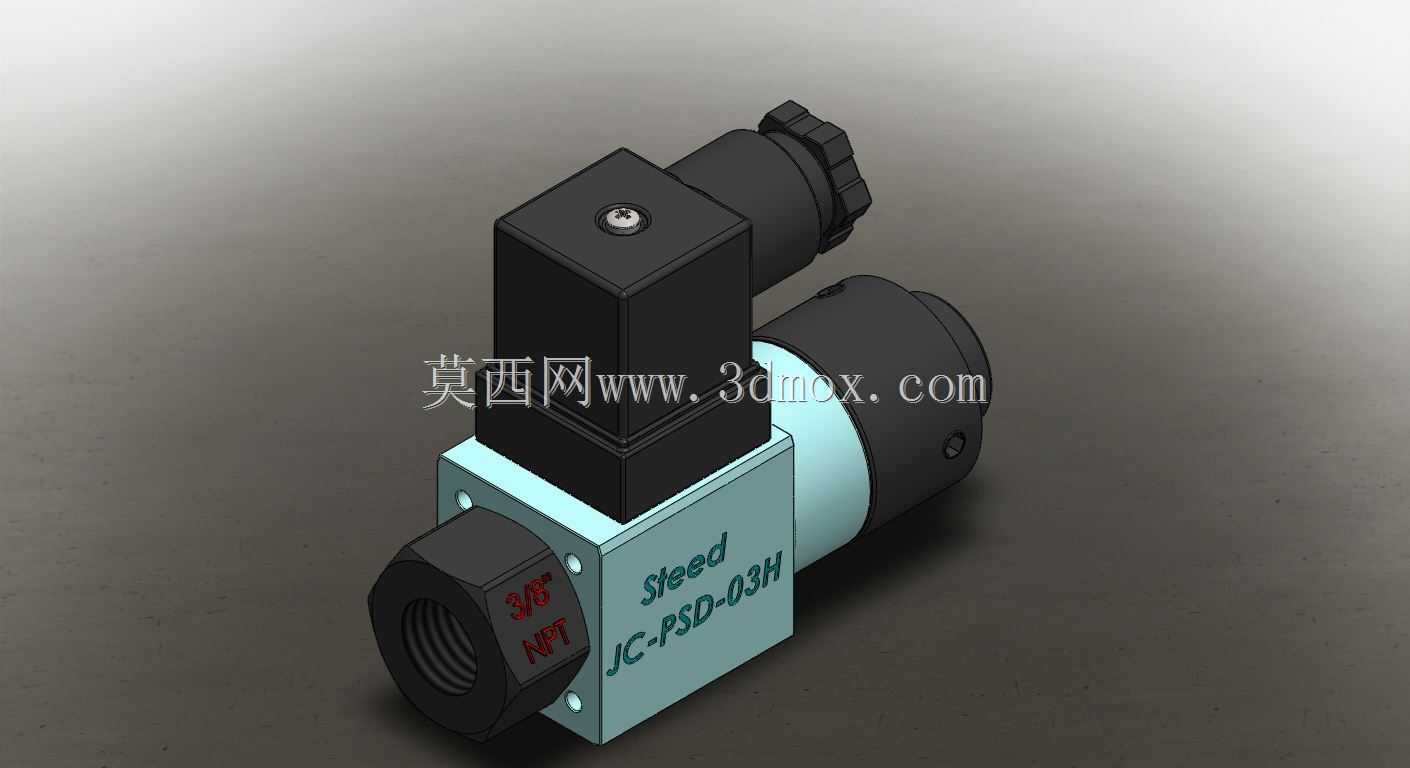

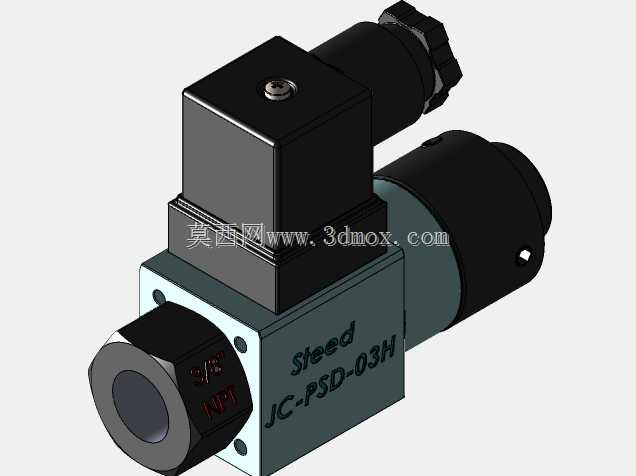

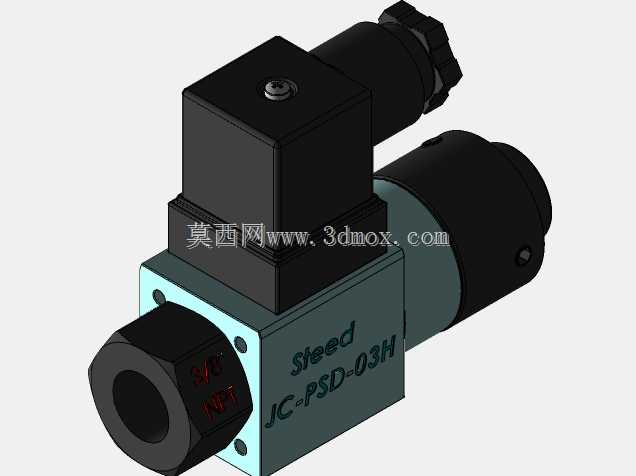

　　从结构设计逻辑来看，这款产品采用了模块化的分块布局，最下方的金属阀块是核心的压力承载基体，左侧加工有内螺纹接口，用于和被测管路直接连通，介质压力会直接作用在阀块内部的弹性感应元件上——这类小量程压力开关通常采用丁腈橡胶或者氟橡胶材质的膜片作为感应件，相比活塞式结构，膜片对低压波动的敏感度更高，动作响应延迟可以控制在数十毫秒级别，完全能满足常规工业场景的联锁响应要求。阀块侧面预留的标识区域，清晰标注了产品系列与压力等级参数，现场运维人员不需要拆解元件，就能快速识别接口规格与压力量程，避免错装误用。

　　阀块上方的黑色方形壳体是电气接线腔，采用了标准的赫斯曼接头结构，这种结构的优势在于现场接线不需要打开整个壳体，只需要拧下接头护帽就能完成线缆连接，防护等级可以达到IP65，能适应车间多油污、多飞溅的工况环境，接线腔内部集成了微动开关与压力调节机构，通过顶部的内六角调节螺钉，就能在一定范围内调整动作压力值，顺时针旋转提升动作阈值，逆时针旋转降低动作阈值，调节过程有清晰的档位阻尼感，能避免现场振动导致的设定值漂移。和接线腔呈90度布局的侧置圆柱形腔体，内部容纳了压力复位弹簧与动作顶杆，这种侧向布局的设计，能有效缩短阀块轴向的安装长度，在管路排布密集、轴向空间不足的安装场景下，相比直动式轴向布局的压力开关，适配性更强。

　　从安装边界尺寸来看，这款压力开关的接口采用了3/8NPT锥管螺纹，这是液压与气动系统中应用最广泛的管螺纹规格之一，螺纹本身的锥度可以在拧紧过程中形成密封，配合生料带或者密封胶使用，能承受最高数十兆帕的静压而不发生泄漏。整个元件的最大外轮廓尺寸控制在极小范围内，接线端的最大外径不超过30mm，阀块的对边尺寸适配标准开口扳手，现场安装时不需要特殊工具，用普通的活动扳手或者呆扳手就能完成紧固，拧紧过程中需要注意受力点必须落在阀块的六角结构上，不能直接拧上部的塑料或者金属壳体，避免壳体变形导致内部元件卡滞。

　　在实际选型匹配过程中，需要重点关注三个核心参数：首先是动作压力范围，必须确保系统的正常工作压力落在开关的可调区间内，且最高冲击压力不能超过元件的额定耐压上限，否则会造成膜片永久性变形，导致开关失效；其次是触点容量，要匹配后续联锁回路的电压与电流参数，不能直接用开关触点驱动大功率负载，必要时需要加装中间继电器进行扩容；第三是介质兼容性，如果应用在磷酸酯抗燃油、腐蚀性流体的管路中，需要提前确认膜片与密封件的材质是否适配，避免长期使用过程中密封件溶胀、膜片腐蚀引发的压力误动作或者介质泄漏。

　　从建模细节来看，这款模型还原了产品的所有装配细节，包括接线端的防滑滚花、调节螺钉的内六角特征、阀块表面的标识刻字、接口处的螺纹牙型，甚至连壳体表面的脱模斜度都做了还原，在做液压站三维布局、管路装配干涉检查的时候，可以直接调用这个模型进行虚拟装配，提前排查安装空间不足、接线操作空间不够、扳手拧紧行程干涉等常见的现场安装问题，减少现场安装时的二次整改工作量。模型的各个零件都做了独立的装配约束，在做爆炸视图、装配工艺动画的时候，可以直接拆分展示内部的膜片、顶杆、弹簧、微动开关等核心零件，用于产品培训或者装配指导也完全适用。
