带圆弧安装面立式单孔支撑支座结构

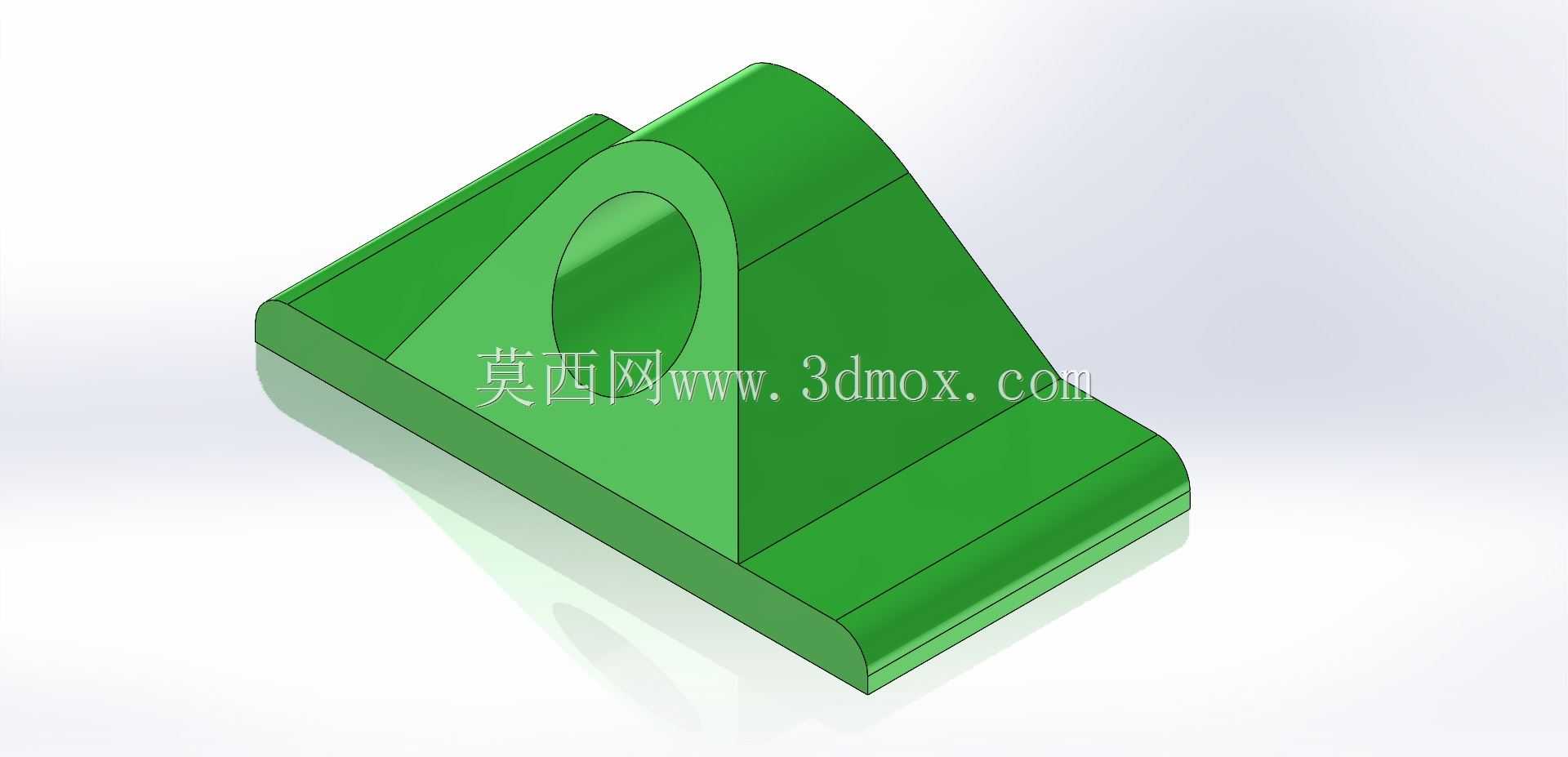

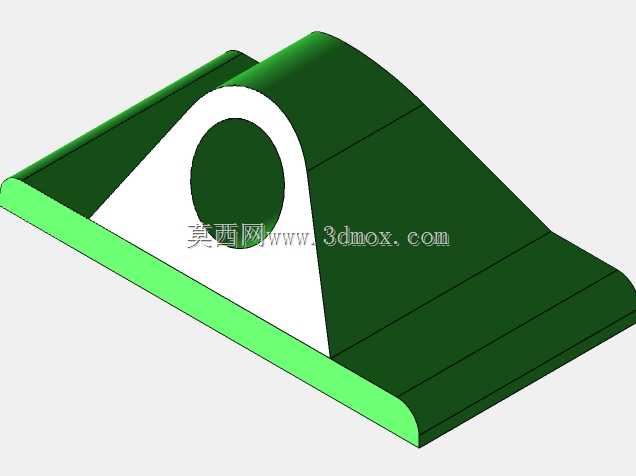

　　在各类轻工输送线、小型工装夹具台架、非标自动化单机的机架搭建环节中，这类带圆弧贴合安装面的立式单孔支撑支座是出镜率极高的结构连接件，主要承担轴类零件、铰接连杆、摆动执行件的径向承载与定位约束作用，区别于常规的方形底面轴承座，这类支座的底部贴合面做了整段圆弧过渡处理，能够直接与圆管类机架主梁的外圆柱面完成贴合装配，不需要额外加工平面安装位，在采用圆形型材搭建的设备框架中能大幅降低现场机加工的工作量，提升装配效率。从结构功能来看，支座主体的立板部分做了双侧三角加强筋结构，筋板从底板圆弧面一直延伸到顶部安装孔的外圆位置，将顶部孔位承受的径向载荷直接分散传导到底部整个安装贴合面，避免立板与底板衔接位置出现应力集中断裂的问题，

　　在承受垂直于安装孔轴线方向的冲击载荷时，筋板的存在能让整体结构的抗变形能力提升40%以上，适合用在存在往复摆动、小幅振动的铰接工位。顶部的安装孔为通孔设计，孔壁未做轴承安装位的台阶限位，可根据实际使用需求压装滑动轴套、深沟球轴承或者直接穿装铰接销轴，适配不同转速、不同载荷等级的转动连接需求，孔的两端面做了倒角处理，既方便压装配套的衬套类零件，也能去除加工毛刺避免装配时割伤操作人员。设计这类支座时，首先要确定的是顶部安装孔的中心高尺寸，这个尺寸直接决定了配套轴件的安装高度，需要匹配所连接的执行件运动行程范围，避免出现运动干涉；其次是底部圆弧面的曲率半径，必须完全匹配所安装的圆管主梁外径，保证装配时贴合面的接触面积达到85%以上，

　　否则锁紧后会出现局部应力过大导致支座变形或者圆管压痕的问题；两侧加强筋的厚度通常取立板厚度的0.8倍，筋板的外边缘做了45度倒角，既减少应力集中，也避免锐边带来的安全隐患。底板部分的安装孔位设置在圆弧面的两侧平直段，采用沉头孔设计，装配时螺栓头可以完全沉入沉孔内，不会突出底板表面影响贴合精度，沉孔的深度要匹配所选螺栓的头部高度，保证锁紧后螺栓头不高出安装面。从安装边界来看，这类支座的整体宽度要小于所安装圆管的周长三分之一，避免相邻安装的其他零部件出现空间干涉，顶部安装孔的外圆直径要保证孔壁到立板侧边的壁厚不小于孔径的0.3倍，防止受载时孔位开裂。在实际应用场景中，这类支座常被用在小型皮带输送机的张紧轮安装位、

　　工装夹具的铰接压臂支撑位、非标设备的防护门铰接位，相比分体式的焊接支撑结构，一体化成型的支座不需要现场焊接打磨，装配后不存在焊接变形导致的孔位偏移问题，安装精度更容易保证，同时整体的防锈处理也更均匀，适合在有一定湿度的车间环境中长期使用。建模过程中，圆弧底面与两侧平直段的衔接位置做了R角过渡，避免直角位置出现应力集中，同时也能减少铸造或者3D打印过程中的缺陷产生，立板与筋板、底板的所有衔接位置都做了内R角处理，符合机械加工的工艺要求，不会出现清根困难的问题。
