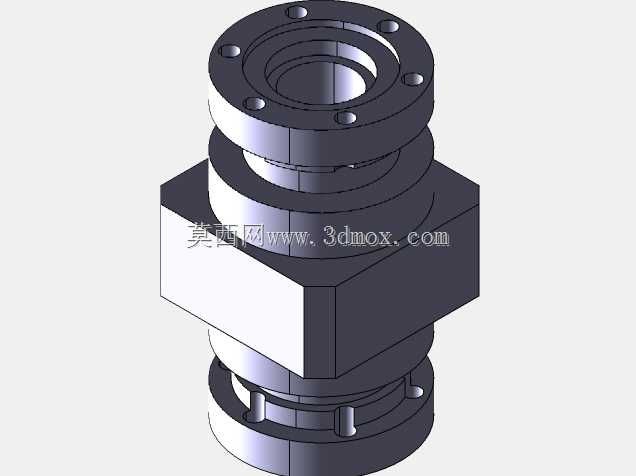

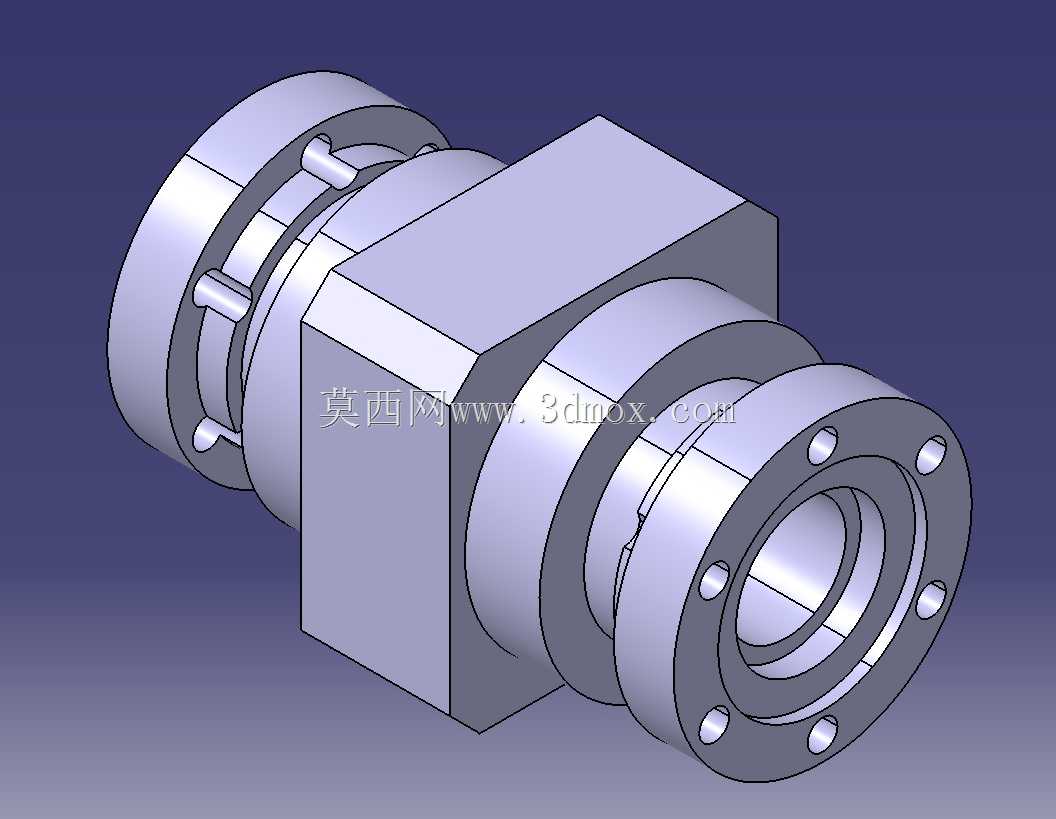

带方形安装座的法兰式管路连接接头

　　这类带方形安装基座的法兰式管路连接件，常应用在液压动力回路、流体输送管线以及精密设备的介质导通工位，承担管路对接、介质密封以及轴向载荷传递的作用。从结构设计来看，中间的方形安装座是核心定位基准，安装时可通过方形座的四个邻面完成快速找正，相比圆形安装座，方形结构在设备机架上固定时，能有效限制周向转动，无需额外加装防转销钉，大幅缩减现场装配的调整工时。两端的法兰盘采用均匀分布的螺栓孔设计，孔位沿法兰圆周等距排布，可适配同通径的标准法兰对接，法兰端面预留的密封槽位可嵌入O型密封圈或金属缠绕垫片，在中低压工况下能保证足够的密封性能，避免介质渗漏。两侧的圆柱筒体部分做了阶梯式变径处理，靠近方形座的筒体直径更大，可提升整体结构的抗弯强度，

　　在管路存在侧向载荷时，能避免根部应力集中导致的结构断裂；外侧筒体直径与对接管路的通径匹配，内壁做了光滑过渡处理，可减少介质流经时的阻力损失，降低管路内部的紊流产生概率。设计过程中，方形安装座的厚度需要匹配整体的载荷等级，若应用在高压液压回路中，方形座与筒体衔接的位置会做圆角过渡处理，分散应力集中点；法兰盘的螺栓孔数量与孔径根据公称压力匹配，保证螺栓锁紧后法兰端面的压紧力均匀分布，不会出现局部密封失效的问题。安装边界上，方形座的边长尺寸决定了安装所需的最小平面空间，对接时需要预留足够的螺栓操作空间，法兰对接面的平面度公差需要控制在合理范围内，避免锁紧后法兰变形导致密封失效。这类连接件的三维建模过程中，需要重点保证各段筒体的同轴度，

　　以及法兰螺栓孔的位置度，否则实际装配时会出现螺栓无法穿入、对接管路错位的问题；同时方形座与筒体的衔接处需要做合理的工艺倒角，既方便后续的机加工工序，也能去除锐边避免装配时划伤操作人员。在实际设备选型中，这类接头可根据输送介质的特性选择对应的材质，普通水介质工况可选用常规碳钢材质做防锈处理，腐蚀介质工况则可选用不锈钢或合金材质，适配不同的工业应用场景。
