铰接式万向转向连接关节结构

　　该转向铰接关节的结构设计，核心围绕多轴相对转动的运动需求展开，在各类需要传递载荷同时补偿轴线偏移的机械场景中十分常见。从实际工况出发，这类关节常布置在小型代步车转向拉杆、轻型输送设备摆臂、教学实训机械臂关节以及非标自动化工位的浮动连接位置，替代刚性硬连接，抵消装配误差带来的别劲问题，避免杆件受额外弯曲应力。

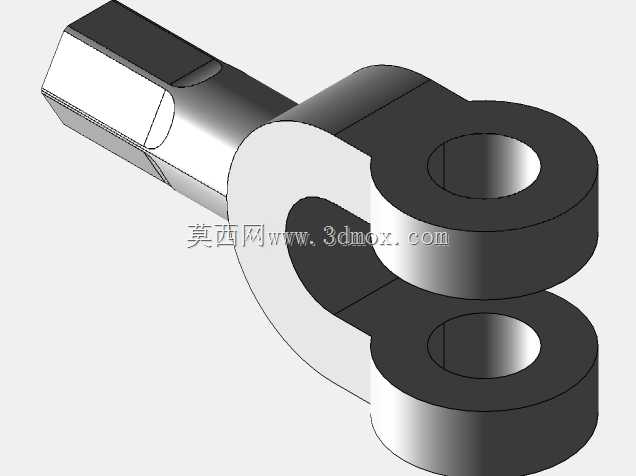

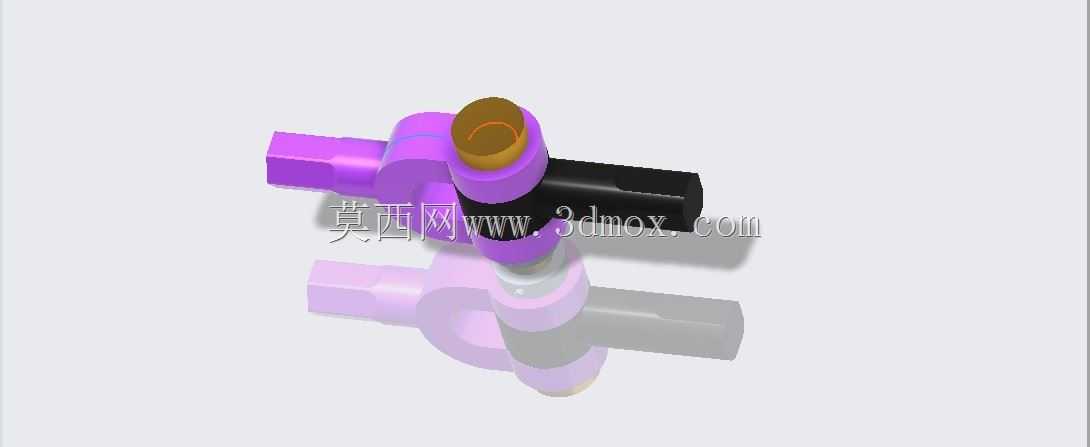

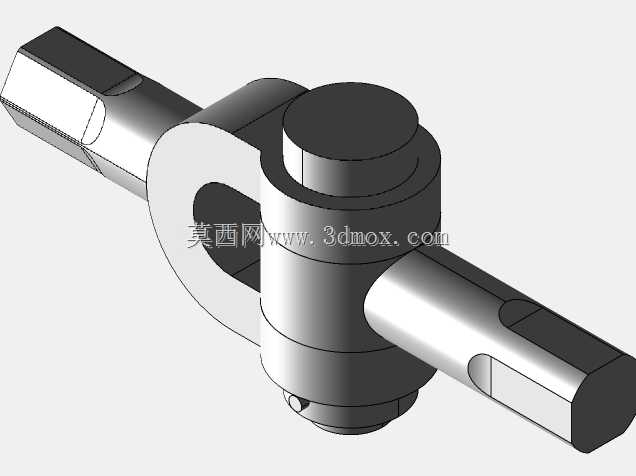

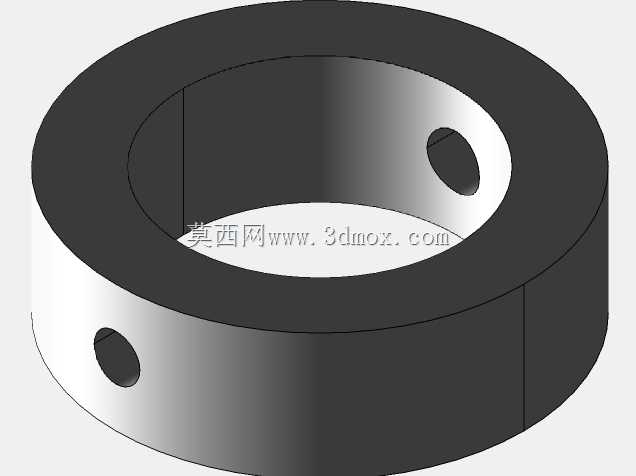

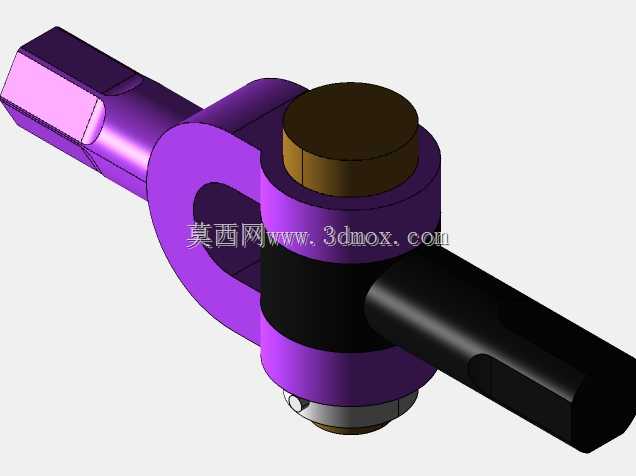

　　结构上采用上下分体配合的铰接布局，横向贯穿的销轴段与纵向回转套筒形成两个正交的转动自由度：横向轴段允许连接的两侧杆件在竖直平面内小幅摆转，纵向套筒则支撑周向回转动作，两个运动维度叠加后，可适配输入端与输出端不在同一直线、工作中存在持续相对位姿变化的传动链路。关节主体的承力段做了加厚凸台设计，销轴穿装孔周边预留足够的壁厚余量，避免交变载荷长期作用下孔口出现应力开裂；外露的轴端保留了卡环或端盖的安装位，实际装配时可加装轴向限位件，防止销轴在振动工况下窜动脱出。

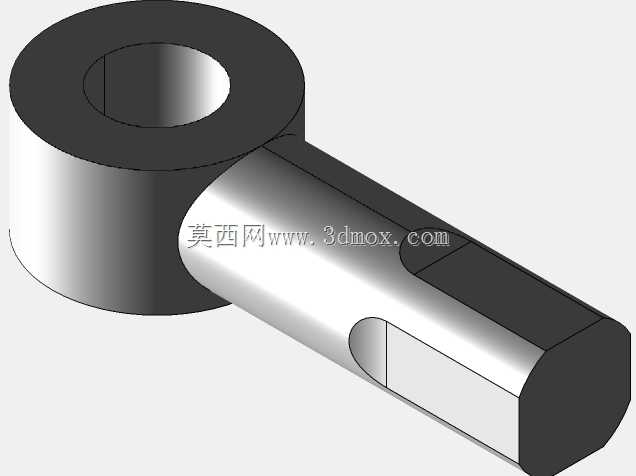

　　建模过程中优先保证配合关系的准确性：铰接回转面之间预留合理的活动间隙，既不会因间隙过大出现传动旷量，也不会因尺寸过盈导致转动卡滞。关节两端的连接接口采用外伸方轴与圆柱轴结合的形式，方轴段用于传递扭矩，防止配套连接件与关节之间发生相对滑转，圆柱轴段则作为铰接回转的支撑基准，接口尺寸按照常规轻型机械的连杆安装孔径匹配，周边留出扳手操作空间，现场拆装时无需额外避让周边管线。

　　从安装边界来看，该关节整体轮廓紧凑，回转运动过程中最大外摆范围不会超出主体凸台的径向尺寸，在设备布局阶段只需在关节周围预留少量转动避让空间即可，无需大幅扩大安装工位。关节的载荷传递路径经过优化，外部作用力从两端连接轴传入后，直接经由中部铰接套筒分担到两个配合销轴上，没有薄弱的悬臂受力段，在频繁正反转、小幅往复摆动的工况下，配合面的磨损分布更均匀，日常维护时仅需在回转套筒的注油位置补充润滑脂，即可长期保持转动顺滑。

　　设计阶段同时考虑了不同安装姿态的适配性，关节整体对称度较高，正反方向安装均可实现相同的运动功能，降低现场装配的对位难度。针对教学与实训场景，该结构完整呈现了万向铰接关节的典型组成逻辑，可直接用于演示空间连杆机构的运动原理，帮助理解转动副组合如何实现复杂轨迹的动力传递；在实际设备改造中，也可参照该铰接布局，根据对应载荷等级缩放各段轴径与壁厚，快速适配不同负载等级的浮动连接需求，省去从零搭建铰接结构的反复校核工作量。
