双出筒汽车排气消音器三维建模作品

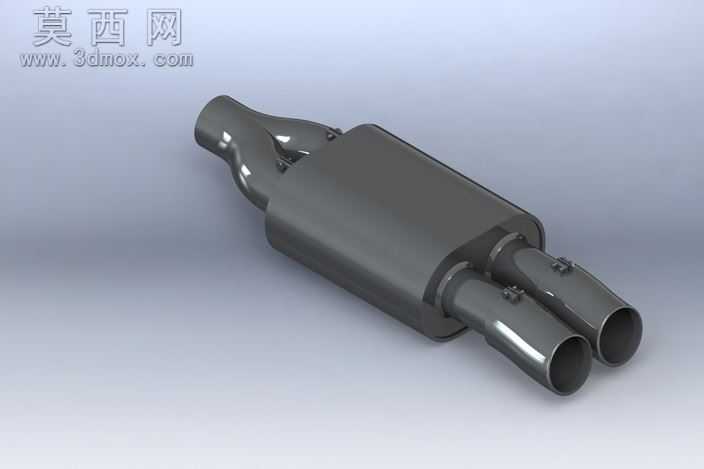

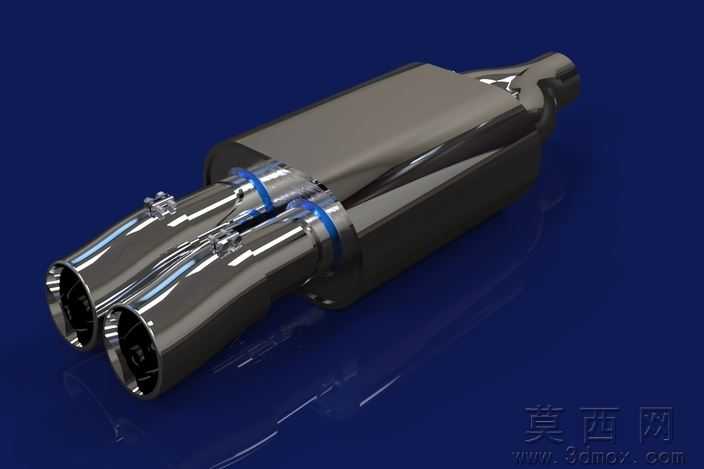

本作品为汽车双出排气消音器的三维建模成果，建模阶段以真实车用排气消音器的结构比例为基准，首先通过草图绘制勾勒出主消音腔体的整体轮廓，采用拉伸、抽壳特征构建出封闭的主腔体壳体，保证腔体内部预留足够的消音结构安装空间。针对双出尾筒部分，分别绘制两个等径圆柱筒的引导路径，通过扫描特征生成筒身结构，在尾筒与主腔体的衔接位置，添加环形固定卡箍的细节结构，通过旋转、阵列特征还原卡箍的锁紧卡扣造型，确保衔接位置的结构还原度。尾端排气口位置做了斜切收边处理，还原性能款排气尾喉的视觉特征，同时在筒身表面添加细微的接缝线条，模拟真实排气部件的焊接拼接痕迹。材质与渲染阶段，整体部件赋予抛光镀铬金属材质，调整材质的反射粗糙度参数，模拟高温金属表面略带磨砂的亮面质感，卡箍位置的蓝色装饰环单独赋予半透明亮面塑料材质，与金属主体形成视觉层次区分；主腔体外壳做了细微的拉丝纹理处理，还原量产排气部件的表面工艺特征。场景搭建采用深蓝色纯色背景，添加定向光源模拟展厅打光效果，通过光线在金属曲面的反射走向，凸显消音器流畅的曲面造型与硬朗的结构线条。结构设计上，主腔体内部预留了消音棉填充腔与隔板安装位的结构空间，双出尾筒采用对称式布局，保证两侧排气路径长度一致，兼顾外观对称性与排气性能的合理性，整体建模过程严格遵循车用排气部件的尺寸规范，所有特征参数均可调整，可直接用于后续的结构验证、改装方案演示或者3D打印样件制作，模型的曲面连续性达到G2级别，无破面、重叠面等建模问题，不同部件之间的装配间隙控制在合理范围内，还原真实产品的装配精度。
