多叶片离心式鼓风机叶轮结构设计

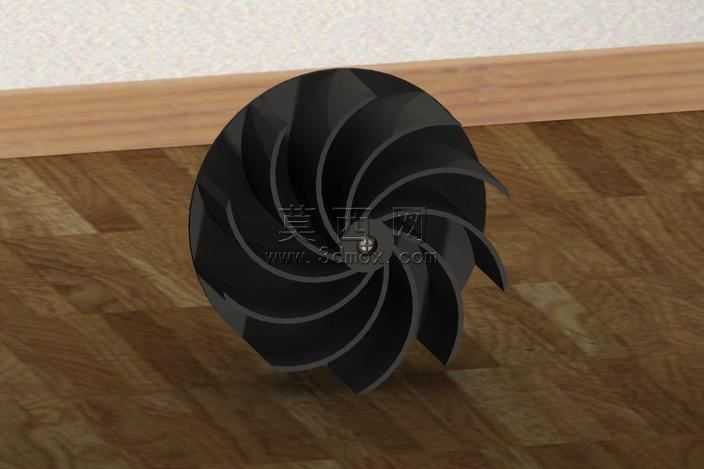

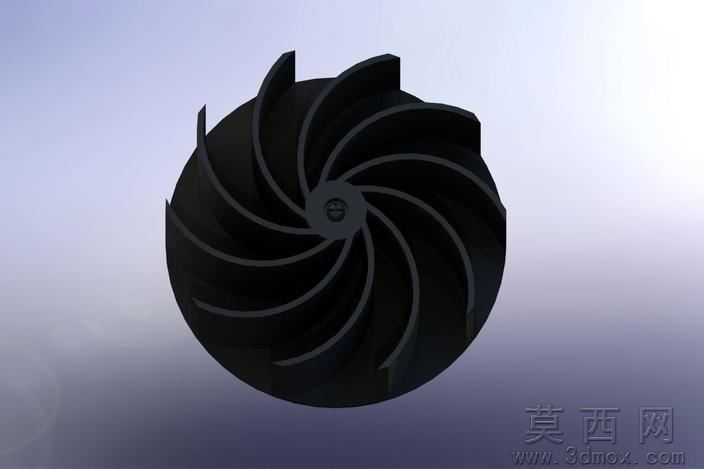

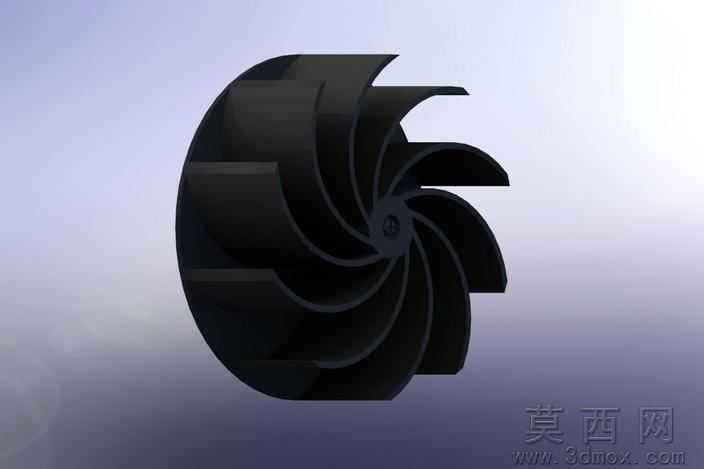

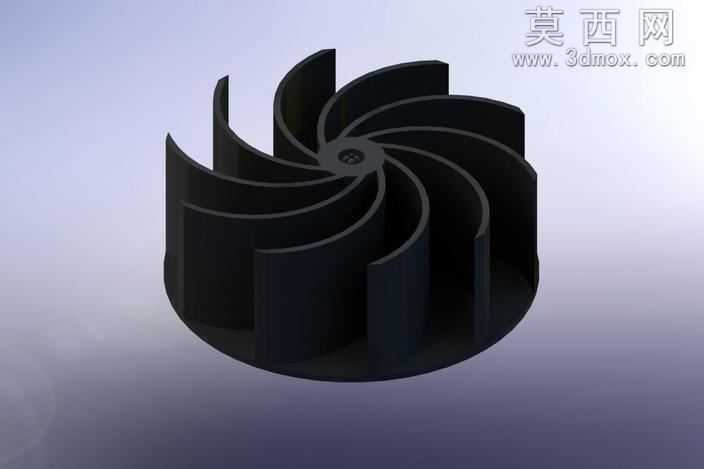

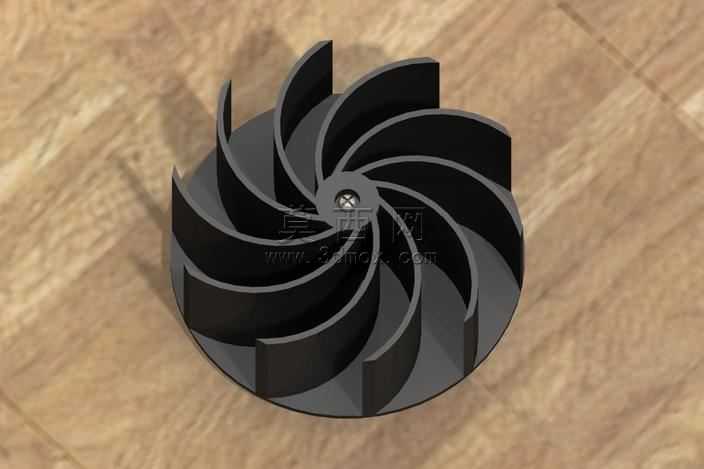

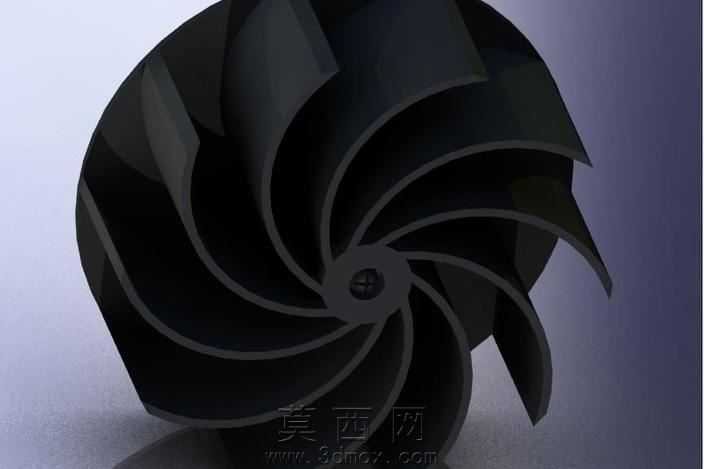

本作品为离心式鼓风机叶轮三维建模成果，建模过程依托参数化三维设计软件完成，整体采用自底向上的建模逻辑，先完成中心轮毂定位基准的搭建，以叶轮中心安装轴孔为核心原点，建立径向、周向、轴向三个方向的基准参考体系，确保后续叶片阵列的几何精度。中心轮毂部分设计有适配电机轴的安装孔位，孔位边缘做了倒角过渡处理，避免装配应力集中，轮毂端面预留了紧固件安装的定位结构，保证叶轮与动力输出轴的同轴度，降低运转时的动不平衡量。叶片部分采用后向式圆弧曲面设计，建模时先绘制单片叶片的截面轮廓草图，通过曲面放样、加厚命令生成实体叶片，叶片从轮毂处向外缘平滑延伸，曲面曲率沿径向连续过渡，无突兀折角，可有效降低气流在叶片通道内的流动阻力，减少紊流与气动噪音。完成单片叶片建模后，通过圆周阵列命令，以中心轴为阵列基准，均匀排布所有叶片，阵列过程严格控制周向角度公差，保证每两个相邻叶片之间的流道宽度一致，避免因流道不均导致的气流脉动。叶轮的前后轮盘采用薄壁圆盘结构，与叶片两端做完全贴合的布尔合并处理，连接位置做了小圆角过渡，既提升整体结构强度，又减少气流在轮盘与叶片连接处的涡流损耗。材质渲染阶段，整体赋予哑光黑色工程塑料材质，模拟实际量产时采用的玻纤增强尼龙材质质感，调整材质的粗糙度、反光度参数，还原塑料件表面细微的磨砂质感，背景采用木纹材质衬托，清晰展现叶轮的整体轮廓与叶片排布细节。设计过程中充分考量了叶轮的气动性能与结构可靠性，叶片的型线经过多次曲率调整，既保证足够的风压输出，又控制叶片自身的重量，降低电机启动负载；轮盘厚度经过参数化校核，在满足高速旋转强度要求的前提下尽可能减薄，减少材料消耗与转动惯量。整体模型几何特征完整，无破面、重叠面等建模错误，可直接用于后续的气动仿真分析、结构强度校核，也可直接导入加工模块生成数控加工程序，或用于3D打印手板制作验证，适配小型离心鼓风机的产品开发需求，可应用于桌面通风设备、小型散热风机、家用吹风类电器等场景的核心部件设计参考。
