ASMEB16.47系列大口径法兰三维设计作品

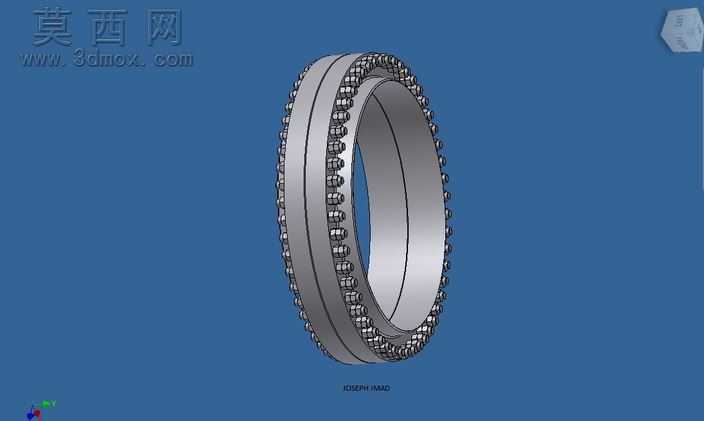

本作品为ASME B16.47系列BRFWN型大尺寸法兰的三维参数化建模成果，覆盖26英寸至60英寸的全规格尺寸段，建模过程严格遵循美标法兰的尺寸规范与结构要求，采用Autodesk Inventor软件完成全流程设计。建模初期首先梳理该系列法兰的核心结构特征：整体为带颈对焊环形结构，法兰盘周向均匀布置螺栓连接孔，颈部采用平滑过渡的锥面结构对接管道，密封面形式匹配大口径高压管路的密封需求。建模过程中采用参数化驱动的设计思路，将法兰公称通径、螺栓孔中心圆直径、法兰盘厚度、颈部高度、螺栓孔数量与孔径等核心尺寸设置为可编辑参数，可通过修改参数快速生成同系列不同规格的法兰模型，大幅提升同系列产品的建模效率。结构建模阶段，首先绘制法兰的轴向截面草图，通过旋转特征生成法兰的基体结构，保证环形基体的同轴度与尺寸精度；随后通过环形阵列特征完成周向螺栓孔的排布，严格按照标准规定的孔位角度、孔径公差进行建模，确保螺栓孔的位置度符合装配要求；对法兰颈部与盘体的过渡位置做圆角处理，消除应力集中隐患，还原实际产品的工艺结构。材质与渲染阶段，为模型赋予碳钢材质属性，调整金属材质的粗糙度、反射率参数，还原钢制法兰的金属质感，渲染过程中采用柔和的工业展示光源，清晰呈现法兰的轮廓结构、螺栓孔排布细节与颈部过渡特征，同时输出STL格式文件可直接用于3D打印验证、装配干涉检查等场景。该模型可直接应用于大口径工业管道系统的装配设计、管路应力分析、施工模拟等工作场景，模型结构完整无破面，尺寸精度符合标准要求，能够满足工业设计、工程施工、产品展示等多场景的使用需求，为大口径管路系统的三维数字化设计提供精准的基础模型支撑。
