4010侧吹涡轮鼓风散热风机结构设计

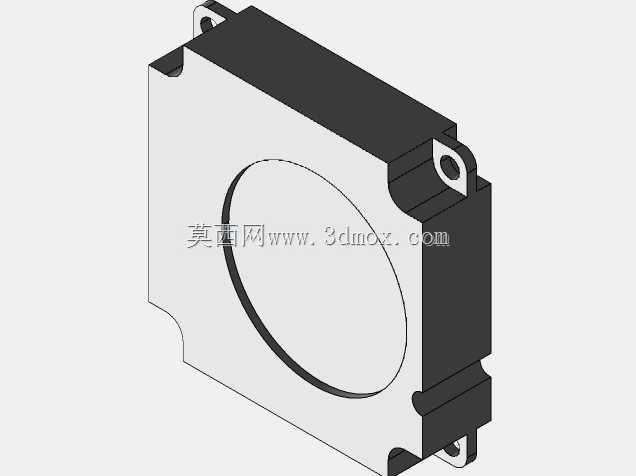

　　在紧凑型电子设备、小型工控模组、桌面级3D打印设备、嵌入式工控板的散热方案选型中，侧吹式鼓风风机的应用占比逐年提升，这类风机不同于常规轴流风扇的直吹送风逻辑，能够通过蜗壳结构将气流沿垂直于进风面的方向导出，适配狭窄安装空间内的定向散热需求，尤其适合需要将气流引导至散热鳍片缝隙、设备内部狭长风道的场景。这款4010规格的鼓风风机，整体外轮廓为方形切角结构，主体边长适配40mm安装基准，整体厚度控制在10mm区间，属于超薄型侧吹风冷部件，能够嵌入厚度有限的设备壳体内部，不会占用过多的结构安装空间。从结构设计逻辑来看，这款风机的蜗壳采用了等距渐扩的流道设计，进风面为中心圆形开口，覆盖整个叶轮的投影区域，能够最大化进风面积，

　　减少进风侧的气流紊流损失；出风口位于蜗壳侧方的窄边位置，开口尺寸经过流道仿真优化，能够将叶轮旋转产生的离心气流集中导出，在相同转速下相比同尺寸轴流风扇能提供更高的送风静压，克服散热鳍片、防尘网等风阻部件带来的风压损耗。安装结构上，风机的两个对角位置设计了带安装孔的凸耳结构，安装孔位的中心距严格匹配行业通用的40mm风机安装标准，凸耳与蜗壳主体为一体化结构，避免了额外安装支架带来的装配公差累积，安装时可直接通过M2或者M2.5规格的螺丝将风机固定在设备壳体或者散热模组的安装位上，不需要额外定制转接件，能够直接适配现有成熟的安装结构方案。叶轮部分采用多叶片前倾式离心设计，叶片的曲率经过优化，在保证送风效率的同时，

　　能够降低叶轮旋转时的气流切割噪音，适配对运行噪音有要求的民用电子、办公类设备场景；蜗壳的上下盖采用卡扣加超声焊接的固定方式，既保证了壳体的连接强度，也避免了螺丝装配带来的壳体变形，保证流道内壁的平整度，减少气流在壳体内的沿程阻力。在实际应用场景中，这类4010鼓风风机常被用于笔记本电脑散热模组的涡轮送风、小型投影仪的内部风道散热、桌面级光固化3D打印机的光源散热、嵌入式工控主机的密闭壳体内部导风，也可用于小型空气检测设备、便携制氧设备的气路驱动部件，能够在有限的安装空间内提供稳定的定向气流。设计过程中需要重点关注的边界条件包括：安装凸耳的平面度需要控制在0.1mm以内，避免安装时螺丝锁紧导致蜗壳变形蹭到叶轮，产生运行异响；

　　出风口的端面平面度需要保证，当风机与散热鳍片对接时，能够减少接口位置的漏风损失，提升送风效率；进风面与设备壳体上的进风开孔需要保持至少2mm的间隙，避免进风遮挡导致的风量衰减。另外，风机的供电引线从侧方出线槽引出，出线位置做了圆角防护，避免组装过程中线材被壳体割破绝缘层，引线的长度可根据实际设备的内部走线需求调整，适配不同设备的主板接线位置。从建模细节来看，整个模型还原了风机的所有装配结构细节，包括蜗壳的分型线位置、安装凸耳的倒角、叶轮的叶片曲面、出线槽的避让结构，能够直接用于设备的结构干涉检查、安装位模拟、风道仿真分析，不需要二次修整模型细节，在做整机结构设计时，可以直接将该模型导入装配体，匹配对应的安装空间，验证装配可行性，提前规避安装干涉、风道遮挡等设计问题。
