NEMA23规格57步进电机高精度三维结构

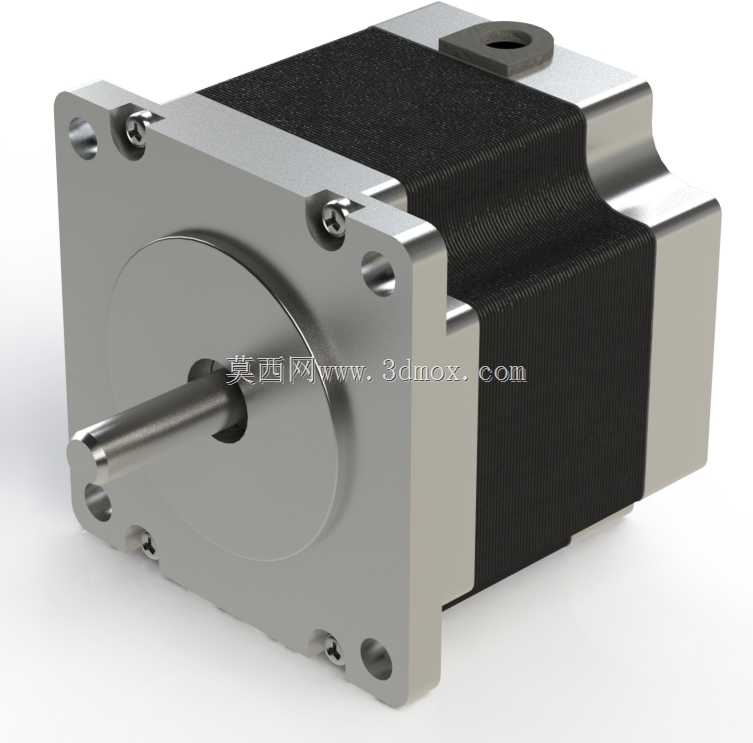

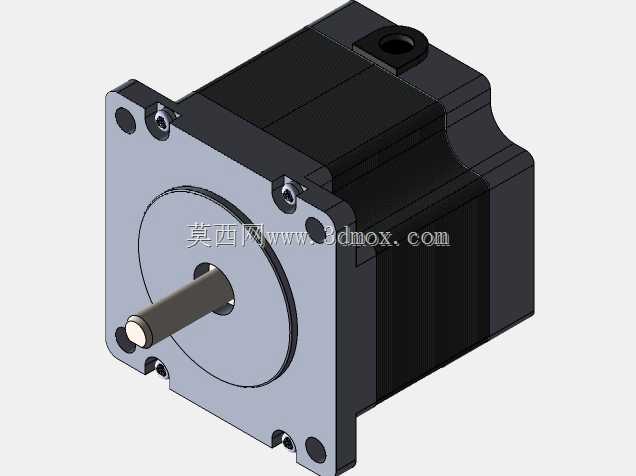

　　在桌面级数控设备、小型自动化模组、3D打印运动轴、点胶机位移平台这类对安装空间有严格限制的传动场景里，NEMA23规格的步进电机一直是选型清单里的高频选项，这次还原的这款57机座步进电机结构，完全贴合实际量产产品的安装边界与细节特征，能直接用于设备整体装配的干涉校验、安装位预留校核工作。从实际应用的角度出发，这类电机常被用在对低速扭矩输出有稳定要求的工位，比如小型皮带输送线的驱动端、雕刻机的XYZ进给轴、自动拧螺丝机的进给传动、电子设备测试治具的位移驱动，不需要额外加装减速机构就能直接通过联轴器连接负载，省去了不少传动链的冗余设计。做结构设计的时候，首先要卡准的就是安装法兰的边界尺寸，这款电机机座外廓为57.0mm见方，

　　法兰端的四个安装孔位完全遵循NEMA23标准的孔距规范，不管是搭配标准电机座、还是直接锁在设备铝型材立板上，都不需要额外做转接板的适配设计。轴伸端直径为6.35mm也就是行业内常说的0.25英寸规格，轴端做了平位切削，搭配紧定螺丝固定的联轴器时，能有效避免传动过程中出现轴孔打滑的问题，轴伸的伸出长度也匹配常规联轴器、同步轮的安装深度，不会出现轴伸过长顶到传感器、或是过短导致联轴器锁紧不到位的问题。电机本体的轴向长度为50.6mm，这个尺寸对应的扭矩输出刚好覆盖12Kgf级的负载需求，在选型的时候可以根据设备的负载扭矩、安装腔的轴向空间直接匹配，不需要反复核对不同厂家的尺寸偏差。模型还原的时候特意把机壳表面的散热筋纹理、

　　后端出线的固定座结构、法兰端的定位止口细节都做了还原，止口的尺寸公差带按照实际电机的h7配合精度做了预留，在装配仿真的时候可以直接模拟电机装入安装座止口的配合状态，检查是否存在过定位、装配间隙不合理的问题。从设计思路上来说，这类标准化的步进电机结构不需要做自定义修改，三维建模的核心是还原所有安装相关的关键尺寸，包括法兰面到轴肩的距离、安装孔的沉头深度、出线座的外廓尺寸与出线方向，这些细节直接决定了设备装配时会不会出现干涉——比如很多新手做设计的时候只看电机的主体长宽，忽略了后端接线座的突出尺寸，导致电机装上去之后后盖顶到设备内壁，或是出线空间不足线缆弯折半径不够，长期使用出现线缆破损的问题。另外模型也还原了电机表面的接线标识、

　　端盖固定螺丝的位置，在做设备布线设计的时候，可以提前规划线缆的走线路径，避开螺丝拆装的操作空间，后期维护的时候不需要拆周边的其他部件就能直接拆装电机。在实际的设备调试场景里，这类电机的安装面平面度要求很高，模型里法兰安装面的平面度特征也做了体现，设计安装位的时候要注意对应的安装板平面度不能低于电机法兰的精度要求，不然电机锁紧之后会出现机壳变形，导致定子转子同轴度偏差，运行的时候出现噪音大、扭矩输出不足的问题。还有轴伸端的负载安装注意事项，模型里轴的根部做了退刀槽结构，安装同步轮或者联轴器的时候，不能让传动件的端面直接顶到退刀槽的位置，要预留0.5到1mm的间隙，避免电机运行的时候轴承受额外的轴向力，缩短轴承的使用寿命。很多做小型自动化设备的工程师在选型阶段，都会先把对应规格的电机模型调入装配体，提前排布电机、驱动器、传动轮的位置，检查运动全行程里电机和周边结构件有没有碰撞，比如设备滑台走到极限位置的时候，电机的接线头会不会碰到拖链、或是旁边的传感器支架，这些问题如果在设计阶段通过三维装配检查出来，就能避免后期打样之后反复改结构的麻烦。这款模型的细节还原度足够支撑从方案选型、装配校验到后期BOM清单整理的全流程使用，不需要再额外对着厂家的样本手动测量建模，能节省不少结构设计阶段的重复工作时间。
