NEMA23步进电机L型弯装固定支架结构

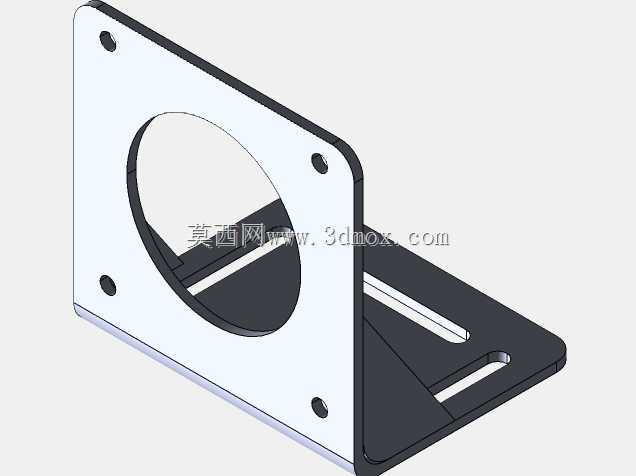

　　这款弯装式固定支架主要面向NEMA23规格步进电机的侧装、垂直转接安装场景，在小型自动化设备、桌面级数控改造、3D打印设备改装、小型传送带驱动单元搭建、非标工装定位机构中应用十分广泛。很多设备布局中，电机输出轴需要和安装基面保持平行，常规直装法兰只能让电机轴向垂直于安装面，这时候就需要这类L型弯支架完成安装方向的转接，避免额外设计复杂的转接块，减少装配环节的零件数量。从结构设计来看，支架采用一体化L型折弯构型，竖直安装面开有适配NEMA23电机的标准安装孔位，中心大圆孔用于避让电机输出轴端与后端接线部位，四个角的安装孔位完全匹配NEMA23电机的法兰安装孔距，不需要额外打孔适配，装配时直接将电机法兰贴合竖直面，

　　用标准螺丝锁紧即可完成电机端的固定。水平安装面开有两条平行的长条形腰型孔，这类孔位设计的核心作用是提供安装位置的调节余量，装配时可以顺着腰孔长度方向调整支架的固定位置，方便对齐传动机构的中心高，不管是同步带传动、丝杠直连还是齿轮啮合传动，都能通过腰孔的调节量补偿加工误差、装配累积误差，避免出现传动卡滞、带轮偏心、齿轮侧隙不合适的问题。竖直面和水平面的连接处设置了三角形加强筋结构，这个结构是整个支架的刚度核心，步进电机在启停、正反转切换时会产生不小的倾覆力矩，如果没有加强筋，L型的折弯处很容易在反复冲击下出现变形，导致电机轴偏移，影响传动精度，加强筋直接连接两个安装面，能大幅提升折弯位置的结构强度，降低受力后的形变量，

　　保证电机运行时的位置稳定性。从安装边界来看，竖直安装面的尺寸完全覆盖NEMA23电机的法兰轮廓，不会出现法兰边缘悬空的情况，安装后电机的受力完全均匀分布在竖直面上，不会出现单点受力导致的螺丝滑牙问题。水平安装面的长度足够覆盖腰孔的全行程调节范围，当支架调整到腰孔的最外端位置时，固定螺丝依然有足够的接触面压紧支架，不会出现固定不稳的情况。中心避让孔的直径略大于NEMA23电机的机身外径，不仅能避让输出轴，部分带后出轴的双轴步进电机也能顺利安装，不会出现后轴和支架干涉的问题。实际选型使用时，需要注意支架的竖直面高度要匹配设备内部的安装空间，避免电机安装后和周边的走线槽、传感器支架产生干涉；腰孔的宽度适配常用的M5、M6规格固定螺丝，

　　不需要额外定制特殊规格的紧固件，普通的内六角圆柱头螺丝就能完成固定，装配便利性很高。和分体式的转接支架相比，这种一体化弯型支架不需要额外组装直角转接件，减少了两个零件之间的装配误差，整体的安装垂直度更有保障，批量装配时的一致性更好，很适合小型非标设备的快速搭建，不需要单独设计机加工的安装座，能大幅缩短设计和加工的周期。在传动适配方面，不管是搭配同步轮做皮带传动，还是搭配联轴器连接滚珠丝杠做直线驱动，亦或是搭配齿轮做齿条传动，支架的刚度都能满足NEMA23步进电机的输出扭矩要求，不会因为支架变形导致传动部件过早磨损。另外，支架的边缘都做了倒角处理，没有尖锐的毛刺，装配时不会划伤操作人员的手，也不会刮破电机的连接线外皮，细节处理符合常规机械零件的设计规范。
