家用铸铁柱式二十四肋采暖散热器

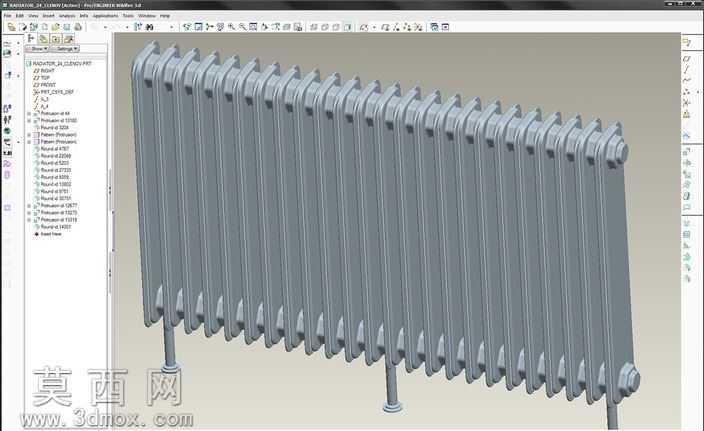

本模型为家用铸铁柱式采暖散热器，采用Pro/Engineer野火2.0版本完成全参数化建模，整体还原真实家用铸铁暖气片的结构特征与外观质感。建模过程遵循真实散热器的生产制造逻辑，首先完成单片带肋散热柱体的草绘轮廓绘制，通过拉伸、倒圆角、拔模等基础特征构建单片肋片的基础形态，针对肋片表面的细微铸造纹理做简化处理，既保证模型轻量化，又还原铸铁构件的厚重质感。随后通过阵列特征完成24根肋片的等距排布，严格控制每片肋片之间的间隙尺寸，匹配真实散热器的空气对流散热空间需求，保证结构合理性。在连接结构部分，分别构建上下两端的横向连通水腔、端部的丝堵接口以及底部的进出水支管，对接口处的外螺纹特征做简化示意，还原水暖安装的连接逻辑，同时对柱体与水腔的衔接位置做圆角过渡处理，还原铸铁铸造工艺的圆角特征，避免尖锐棱角不符合实际生产工艺。材质渲染阶段，为模型赋予哑光深灰铸铁材质，调整材质粗糙度参数模拟铸铁表面的磨砂氧化质感，对进出水口的金属接口部分赋予稍亮的金属材质，区分不同部件的材质差异。建模过程中参考真实家用客厅使用的铸铁暖气片尺寸做等比例缩放，保证整体长宽高比例协调，既可以用于家装采暖方案的效果展示，也可作为水暖系统三维布局的标准部件使用。模型结构完整，无破面、无重叠特征，各部件之间的装配关系清晰，肋片的排布均匀整齐，上下水腔的连通结构符合水暖散热器的工作原理，能够直观展示柱式散热器的散热结构与安装形态，可用于暖通设计演示、家装效果搭配、机械结构教学等多个场景。
