摩托车轮毂集成驱动装置结构设计

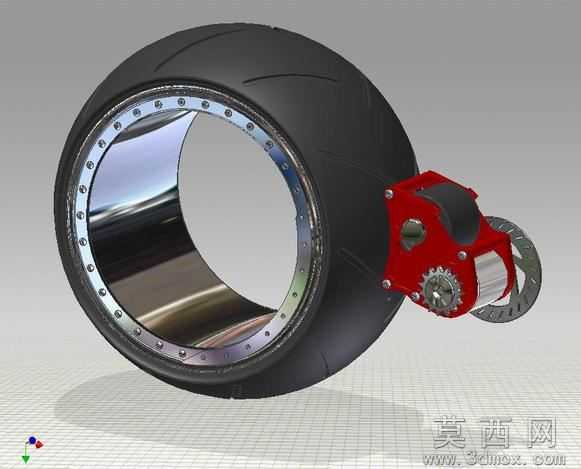

本作品为摩托车车轮集成驱动结构的三维建模设计，整体采用轮毂电机旁置式驱动布局，在三维建模过程中首先完成无辐条空心轮毂的基础曲面构建，通过旋转、扫掠等特征命令生成轮毂的环形基体，对轮毂边缘的螺栓安装孔位采用圆周阵列方式完成排布，保证每处安装孔的同轴度与位置精度，匹配轮胎装配的密封贴合面做了平滑过渡处理，避免应力集中问题。轮胎部分建模参考高性能运动摩托轮胎的胎面纹路，通过纹理映射与曲面偏移做出胎面的排水沟槽与胎壁弧度，赋予橡胶材质时调整了粗糙度与漫反射参数，还原橡胶材质的哑光磨砂质感，轮毂金属部分采用抛光镀铬材质参数，调整环境反射率与高光层级，呈现亮面金属的镜面反射效果，还原镀铬轮毂的精致视觉表现。侧边的红色驱动减速箱体采用实体建模方式，先勾勒箱体的不规则安装轮廓，通过拉伸、切除做出箱体的内腔与安装定位孔，对箱体边角做圆角钝化处理，模拟铸造箱体的工艺特征，外露的传动齿轮采用渐开线齿形参数化建模，保证齿形啮合的精度合理性，齿轮部分赋予金属哑光材质，与红色箱体的烤漆材质形成视觉区分。配套的刹车碟片通过圆周阵列做出散热通风孔，碟片表面做了细微的纹理处理还原金属刹车件的使用质感。整体装配过程中严格匹配各部件的装配约束关系，驱动箱体与轮毂的传动衔接位、刹车碟片与轮毂的安装位都做了干涉检查，确保各运动部件不存在装配冲突。渲染阶段采用工作室柔光环境，添加地面投影效果，通过多角度布光突出镀铬轮毂的反射质感与红色驱动箱的色彩对比，清晰展现该集成驱动结构的布局特点，该设计将驱动减速机构与车轮轮毂集成布置，省去了传统摩托的链条传动结构，能够提升传动效率，同时简化后轮周边的结构布局，适合定制化特种摩托的动力改装设计参考，建模过程中对各部件的壁厚、安装间隙都参考了实车的工艺参数，保证结构设计具备实际加工参考价值。
