多夹持器主机机械结构三维设计

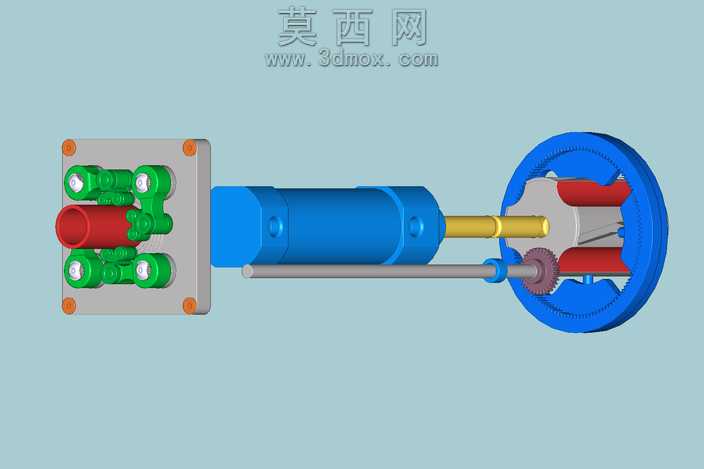

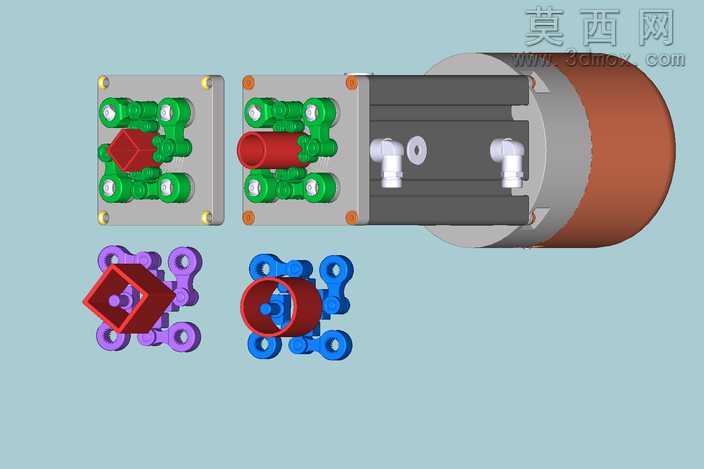

本作品为多夹持器主机的三维结构设计，建模过程中严格遵循机械设计的公差配合规范，对每一个零部件的尺寸参数进行精准设定，确保各部件装配后无干涉、运行逻辑顺畅。建模阶段从整体功能需求出发，先完成核心传动部分的搭建：主体蓝色缸体作为动力承载基体，内部预留动力传输的安装空间，前端连接的黄色活塞杆作为动力输出杆件，将动力传递至末端的夹持执行端。末端夹持模块采用对称式多夹爪布局，四个绿色夹爪围绕中心红色管件安装位均匀分布，夹爪与安装基板之间通过铰接结构连接，可实现同步的径向收拢与张开动作，保证对中心管件类工件的同轴度夹持，避免工件装夹偏斜。传动端的蓝色齿圈与紫色传动齿轮组成啮合传动副，通过齿轮传动的精准传动比，将动力平稳传递至夹爪的驱动结构，实现夹持动作的可控调节，灰色导向杆贯穿传动与夹持模块，为整体动作提供直线导向，消除运动过程中的径向窜动。材质渲染阶段针对不同部件的功能属性匹配对应材质：安装基板采用磨砂金属灰材质模拟铸铁安装板的厚重质感，夹爪与传动齿轮采用亮面金属绿与金属紫区分不同功能组件，蓝色缸体采用哑光工程塑料与金属结合的质感区分动力外壳与内部金属构件，红色管件采用半哑光红塑材质模拟被夹持工件，齿圈采用亮蓝色金属材质凸显传动件的精密属性。设计思路上围绕多工位同步夹持的需求，摒弃单夹爪夹持的局限性，通过对称布局实现多点均匀施力，避免薄壁管件类工件装夹变形，同时集成齿轮传动与直线导向结构，保证夹持动作的稳定性与重复定位精度，整体结构紧凑，动力传输路径短，可适配自动化生产线中管件类工件的抓取、转运、加工装夹等多场景使用需求，建模过程中对每一处铰接点、啮合齿面都做了细节还原，确保结构可直接用于后续的工程验证与样机试制参考。
