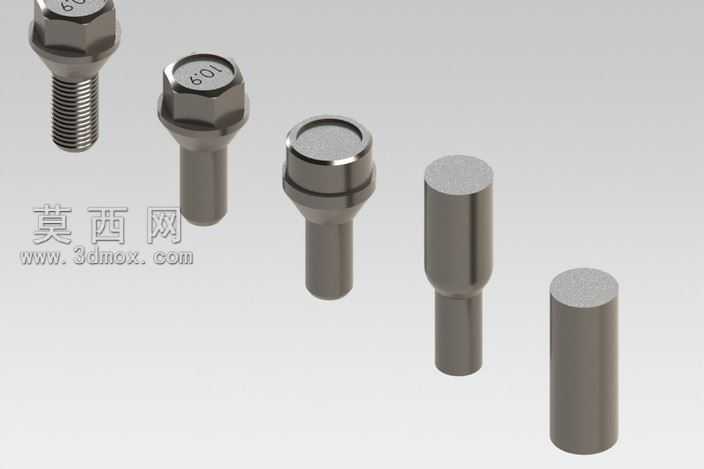

螺栓锻造加工全工序三维结构展示

本三维模型完整还原了六角头螺栓从圆柱坯料到成品的全锻造加工工序阶段，建模过程严格遵循金属塑性成型的工艺逻辑，以SolidWorks为核心建模工具，采用参数化特征建模方式搭建各工序的零件结构。首先从下料工序的圆柱坯料开始，精准还原原始棒料的圆柱形态、端面平整度与尺寸基准，为后续工序模型建立统一的坐标参考；随后依次构建拔长、头部预镦、头部成型、六角头精整的各阶段坯料形态，每一个工序的模型都严格对应锻造加工的金属流动规律，还原不同压下量下坯料的外形变化特征，避免出现不符合实际加工的结构畸变。材质渲染阶段采用金属材质分层设置逻辑，为不同工序的坯料匹配对应的表面质感：原始棒料赋予热轧钢材的哑光氧化层质感，预成型坯料赋予锻打后的粗糙金属表面肌理，成品螺栓赋予经过表面处理的冷调金属光泽，六角头顶面的强度标识采用浮雕贴图方式还原，清晰呈现标识的压印深度与边缘细节，螺纹部分采用螺旋扫描特征精准构建牙型轮廓，还原螺纹的牙距、牙型角与收尾结构，保证螺纹部分的结构符合紧固件的标准参数。设计思路上以工艺展示为核心目标，将五个加工阶段的模型沿线性方向等距排布，清晰呈现从原始棒料到成品螺栓的形态演变过程，每个阶段的模型都保留了上一工序的结构特征关联，让观看者可以直观理解锻造过程中材料的形变方向、头部成型的逐步变化逻辑，以及杆部与头部衔接位置的过渡结构成型过程。模型搭建过程中对各工序的尺寸公差进行了合理还原，比如预镦阶段的头部直径预留量、精整阶段的六角头对边尺寸余量都符合实际锻造工艺的参数要求，杆部的同轴度、头部与杆部的垂直度都做了结构约束，保证各工序模型的工艺合理性，既可以作为机械专业的锻造工艺教学演示素材，也可以作为紧固件生产的工序流程参考三维资料，帮助从业者快速理解螺栓锻造的全流程结构变化。
