ABB六轴工业机械手臂三维结构模型

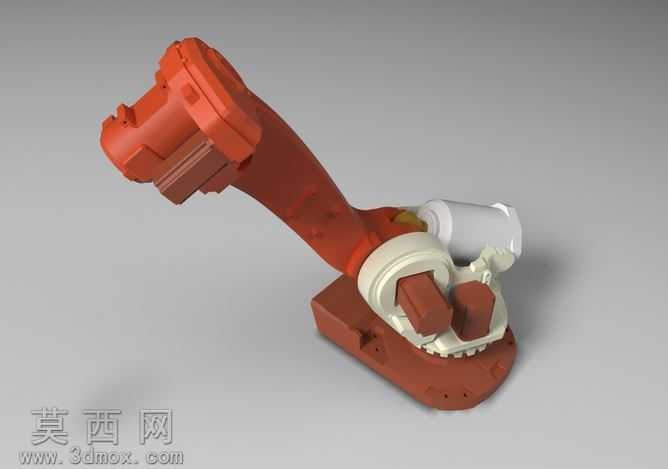

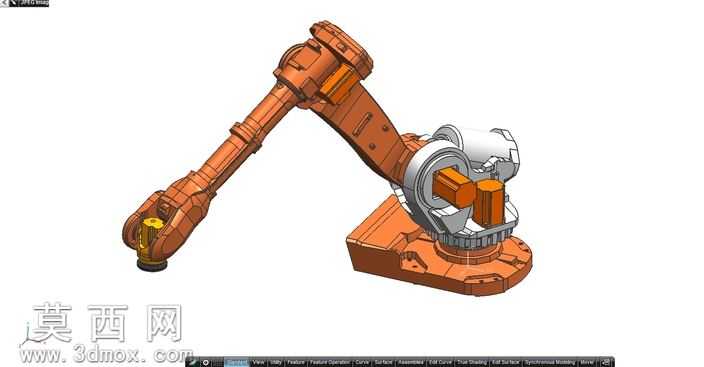

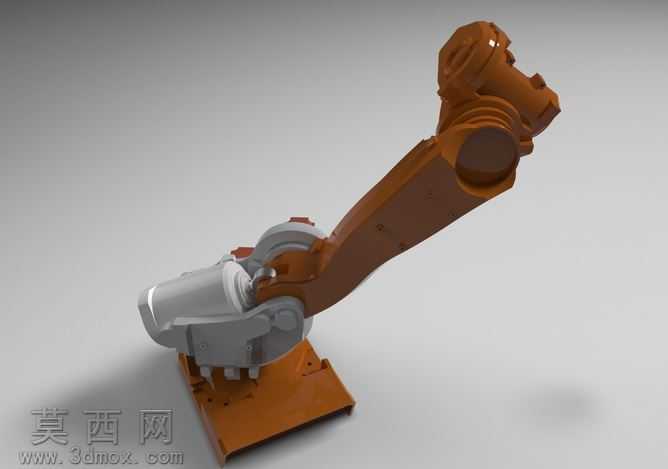

本模型为ABB IRB6650系列六轴工业机械手臂的高精度三维结构模型，建模过程严格参考实体设备的真实尺寸比例，在三维建模软件中通过参数化特征建模完成整体结构搭建，完整还原了该款重载工业机械手的全部机械结构细节。模型从底座固定结构开始，依次构建了一轴回转基座、二轴摆动大臂、三轴摆动肘关节、四轴回转小臂、五轴摆动腕关节、六轴末端法兰接口的全关节传动结构，每一处关节的连接配合、传动部件的外形轮廓、壳体的加强筋结构都做了精细化还原，没有对结构做过度简化处理。材质渲染阶段，针对机械手不同部件的材质属性做了区分设置：机身主体的铸造壳体部分采用哑光橘红色工业烤漆材质，还原ABB工业机器人经典的外观配色，材质表面添加了细微的颗粒质感模拟真实铸件的漆面效果；关节内部的传动组件、连接螺栓等金属部件采用哑光金属材质，区分出铸铁与钢材的不同质感差异；末端法兰接口部分做了金属切削面的质感处理，还原机加工金属表面的细微反光特性。模型的结构设计完全遵循真实工业机械手的运动逻辑，各关节的旋转轴位置、运动行程范围都与实体设备保持一致，可直接用于后续的运动仿真、干涉检查、工作站布局搭建等工作。建模过程中优先保证结构的准确性，对底座的安装固定孔位、大臂内部的走线槽结构、关节处的密封防护结构都做了细节刻画，能够清晰展示六轴机械手的串联关节布局特点，直观呈现各轴的运动传递路径，可用于工业自动化方案展示、机械结构教学演示、虚拟调试场景搭建等用途，帮助使用者直观理解重载六轴工业机器人的机械构造与关节布局特点。
