内燃机活塞连杆曲轴组合结构三维设计

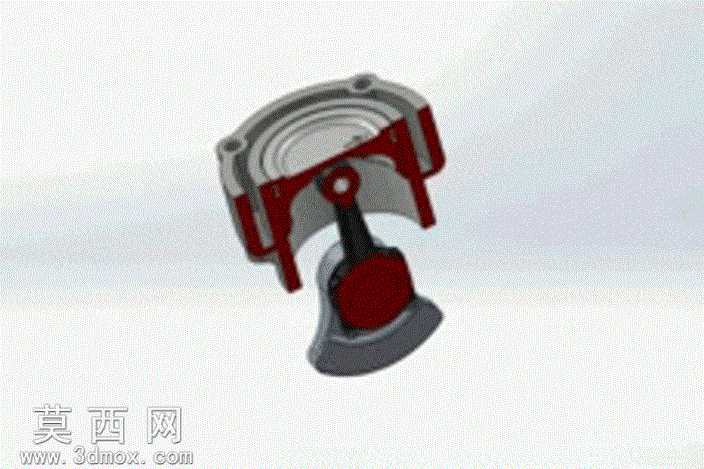

本作品为内燃机核心曲柄连杆组件的三维建模成果，建模过程依托三维参数化设计软件完成，整体遵循内燃机动力传递的实际结构逻辑进行搭建，完整还原了活塞、连杆、曲轴三大核心部件的装配关系。建模阶段首先对各零件进行独立参数化绘制：活塞部分采用拉伸、切除、倒角等基础特征命令，精准还原活塞顶部燃烧室凹坑、活塞环槽、活塞销座孔的细节结构，对活塞裙部的型线特征做了简化适配，保证装配合理性的同时兼顾模型轻量化；连杆部分通过草图绘制杆身截面轮廓，沿引导线扫描生成杆身主体，再对连杆大头、小头的轴孔结构做拉伸切除与圆角处理，还原连杆轴瓦安装位的台阶特征；曲轴部分先绘制曲柄臂、主轴颈、连杆轴颈的截面草图，通过旋转、拉伸组合生成曲轴主体，对曲轴平衡重的轮廓做了精准复刻，保证整体动平衡的结构逻辑符合设计常识。装配阶段采用自下而上的装配思路，依次添加同轴心、重合、距离等配合约束，先将活塞销与活塞销座孔、连杆小头孔完成同轴配合，添加轴向限位约束保证活塞销无窜动，再将连杆大头与曲轴连杆轴颈完成同轴配合，添加对应轴向限位，最后校验整体装配的干涉情况，对存在配合冲突的圆角、倒角特征做微调，保证整套机构可实现模拟转动无卡滞。材质与渲染阶段，针对不同零件的实际材质属性赋予对应材质：活塞部分赋予铝合金材质，调整金属粗糙度与反射参数还原铸铝的哑光金属质感；连杆与曲轴部分赋予锻钢材质，调整金属光泽度与表面纹理，还原钢制机加工零件的细腻金属表面；活塞环、轴瓦等小零件赋予对应的合金材质，缸套剖面部分赋予铸铁材质，剖面区域添加红色半透明材质标识剖切位置，方便观察内部装配结构。渲染阶段采用柔和的工作室环境光，添加多组辅助光源消除模型暗部阴影，调整渲染参数输出清晰的展示效果图，直观呈现整套曲柄连杆机构的内部结构与装配关系。设计过程中针对正时链条的匹配联动做了初步结构预留，因对正时匹配的运动逻辑尚未完全梳理，暂未添加正时系统相关部件，后续可在现有曲轴前端结构基础上拓展正时链轮、链条等零件，完善整套内燃机动力输出端的传动结构。整套模型结构完整，各零件特征清晰，装配关系符合机械设计规范，可用于曲柄连杆机构的结构教学、运动仿真演示以及内燃机相关的设计参考。
