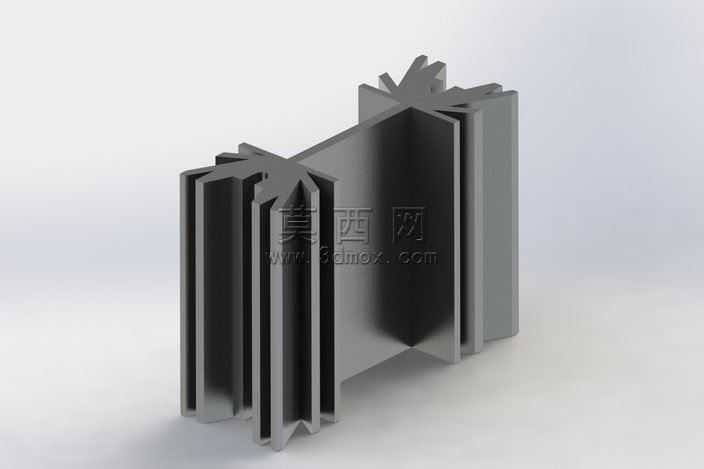

本模型为适配标准PCB板安装的散热结构,采用三维参数化建模方式完成全结构设计,建模过程中严格遵循铝挤型加工的工艺约束,对散热鳍片的拔模角度、壁厚均匀性做了精准参数控制,确保模型可直接对接生产开模环节。建模阶段先绘制散热器的基准截面草图,以对称约束定位中心安装卡槽结构,该卡槽用于和PCB板上的发热元件对位贴合,保证热源与散热基座的接触面积最大化;随后通过拉伸特征生成主体基座,再以阵列命令完成多组鳍片的排布,鳍片采用等间距错落设计,在有限的安装空间内尽可能拓展散热接触面积,同时兼顾空气流通的流道设计,相邻鳍片间的间隙经过反复参数调整,既避免间隙过小导致积尘堵灰,也防止间隙过大浪费有效散热面积。模型的边角位置全部做了圆角过渡处理,一方面消除铝挤加工后的锐边毛刺,避免安装过程中划伤PCB板或操作人员,另一方面也能优化空气在鳍片间流动时的风阻,减少紊流带来的散热效率损耗。渲染阶段采用哑光阳极氧化铝材质,还原工业级铝挤散热器的真实表面质感,材质参数调整时重点匹配了铝合金的漫反射、粗糙度数值,模拟出经过氧化处理后的细腻磨砂质感,同时在鳍片的棱边位置添加了细微的高光反射,突出结构的层次感与立体感。结构设计上,中心的十字交叉基座既承担了热量传导的核心作用,将发热元件的热量快速均匀分散到四周的鳍片上,也通过对称式的结构提升了散热器自身的结构强度,避免安装或运输过程中出现鳍片变形弯折的问题;鳍片末端的特殊齿形结构,进一步拓展了边缘的散热面积,同时可以在强制对流环境下引导气流走向,提升整体换热效率。整个建模过程完全遵循自顶向下的设计逻辑,所有特征参数全关联,可根据不同PCB的发热功率、安装尺寸快速调整鳍片数量、基座高度、卡槽尺寸,适配不同功率的电子元件散热需求,模型的结构细节完全还原量产散热器的真实设计,无冗余特征,可直接用于热仿真分析、装配干涉检查以及生产加工参考。
- 上一篇:内燃机活塞连杆曲轴组合结构三维设计
- 下一篇:蓝色触控电容手写笔外观结构设计
- 全部评论(0)
- 模板大小 502.14 KB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,SolidWorks2012,STEP/IGES,其它,
- 软件分类 通用机械零部件
