圆柱凸轮铣削加工路径三维设计

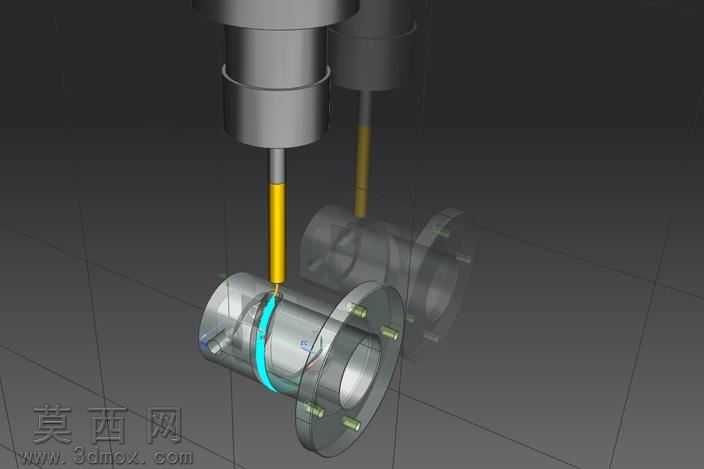

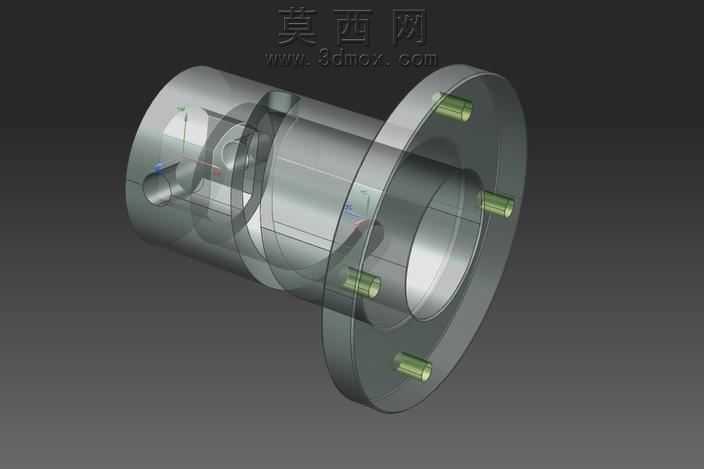

本作品围绕圆柱凸轮的数控铣削加工场景完成三维设计，首先在三维建模环境中完成圆柱凸轮基体的参数化构建，依据凸轮从动件的运动规律，精准推导凸轮工作曲面的轮廓轨迹，保证凸轮工作曲面的升程、回程段曲线平滑过渡，满足从动件预设的运动位移、速度要求，避免传动过程中出现刚性冲击。建模过程中同步完成凸轮配套法兰安装结构、定位销孔的细节设计，还原零件的实际装配特征，确保模型与实际加工零件的结构尺寸完全匹配。在加工路径的设计环节，针对圆柱凸轮的封闭槽型加工特征，选用适配的圆柱立铣刀完成刀路轨迹规划，模拟三轴数控铣削的加工走刀过程，刀路严格贴合凸轮槽的曲面轮廓，合理设置走刀步距与进退刀位置，避免加工过程中出现过切、欠切问题，同时兼顾加工效率与曲面加工质量。渲染环节采用金属材质赋予凸轮基体，还原钢制零件经机加工后的金属质感，对铣刀刀杆、刀柄部分分别设置对应的硬质合金、金属涂层材质，清晰区分不同加工部件的材质差异；场景采用半透明剖切效果展示凸轮内部的槽型结构，搭配加工路径的高亮色彩标识，直观呈现铣刀与工件的相对位置关系、走刀的完整路径。整个设计过程从零件结构建模到加工路径仿真全流程还原实际数控加工的工艺逻辑，既保证凸轮零件本身的传动结构设计合理性，又直观展示了圆柱凸轮槽型的铣削加工工艺方案，可用于数控加工教学、凸轮加工工艺验证、传动结构设计参考等场景，帮助使用者清晰理解圆柱凸轮的结构特征与铣削加工的走刀逻辑，为实际生产中的凸轮零件加工编程、工艺优化提供直观的三维参考依据。
