辐条式单槽传动滑轮三维结构设计

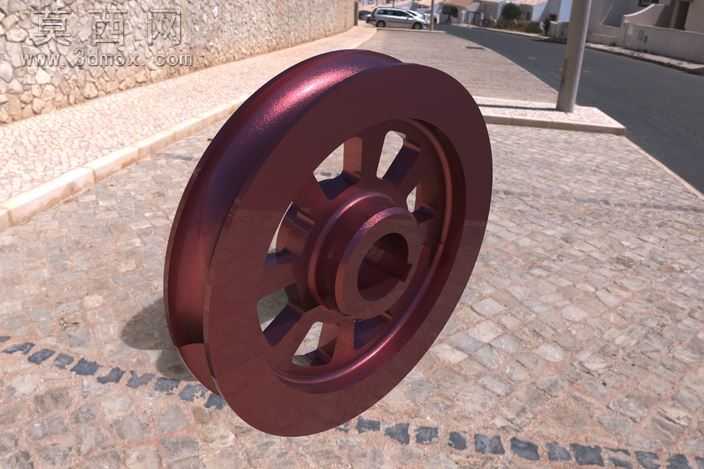

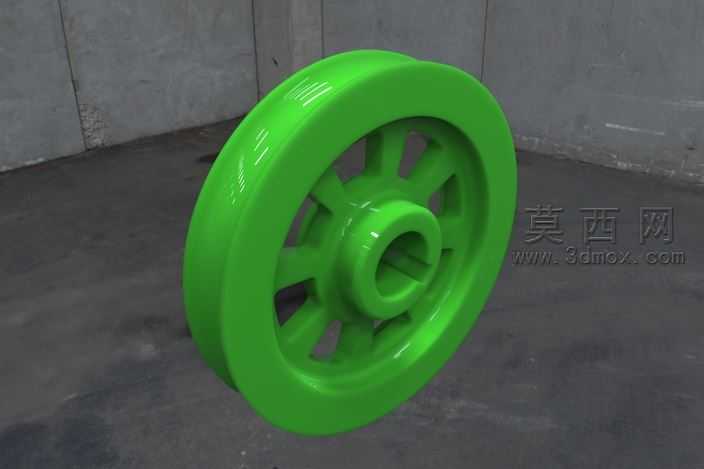

本款滑轮采用SolidWorks进行全参数化三维建模，建模过程遵循机械零件设计的基准统一原则，首先以前视基准面为核心绘制滑轮的轴向截面轮廓，通过旋转凸台特征生成滑轮的基础实体，精准控制轮缘的V型槽截面尺寸、轮毂的内孔孔径与轴向长度，确保各部分尺寸符合通用五金配件的装配适配要求。轮辐部分采用均匀分布的辐条式结构，建模时先绘制单根辐条的截面草图，通过拉伸凸台生成单根辐条实体后，使用圆周阵列特征围绕轮毂中心轴完成八根辐条的均匀排布，阵列过程严格控制阵列角度与数量，保证每根辐条的受力均匀性，同时对辐条与轮缘、轮毂的衔接位置做圆角过渡处理，避免应力集中问题，提升零件的结构强度。材质设置阶段，针对滑轮的使用场景赋予硬质工程塑料材质，在材质编辑器中调整漫反射颜色为鲜亮的绿色，设置合适的反射光泽度与粗糙度参数，模拟工程塑料表面的哑光带微光泽质感，同时添加轻微的凹凸纹理模拟注塑成型的表面细微质感，提升渲染真实感。渲染环节采用封闭室内场景环境，添加柔和的面光源与环境补光，调整光源角度突出滑轮轮缘槽的轮廓结构、辐条的镂空层次感以及轮毂内孔的结构细节，通过阴影效果强化零件的立体形态，清晰展现各部分的结构衔接关系。设计思路上，这款滑轮兼顾轻量化与结构强度，辐条式设计相比实心轮体大幅降低零件重量，减少材料消耗，同时均匀排布的辐条能够稳定传递轮缘与轮毂之间的载荷，轮缘的V型槽设计可适配对应规格的绳索或传动带，保证传动过程中的导向稳定性，轮毂的内孔设计可适配标准传动轴，满足常规传动场景的装配使用需求，整体结构简洁规整，无冗余设计特征，既符合注塑成型的工艺要求，也能满足日常轻载传动、导向的使用功能需求。
