双卧轴强制式搅拌设备结构设计

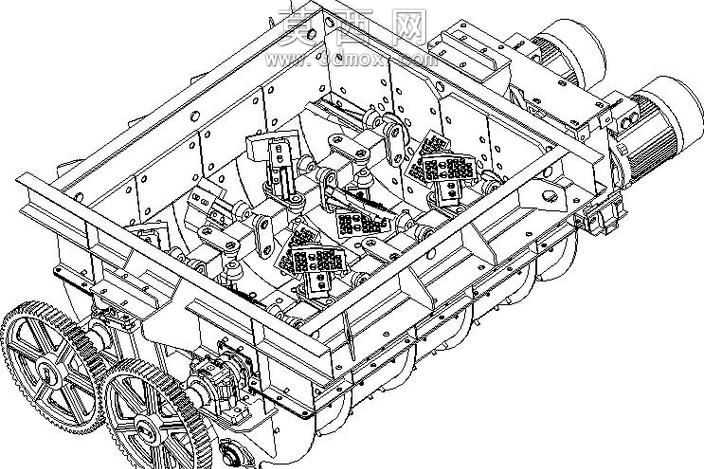

本作品为双卧轴搅拌设备的三维结构设计，建模过程严格遵循机械设计规范，先通过基准面定位搭建整体装配骨架，自下而上完成所有零部件的参数化建模，再通过同轴、重合、齿轮啮合等标准配合关系完成总装，全程保证各部件无干涉、装配逻辑符合实际生产加工要求。模型完整还原了设备的核心结构：上部为敞口式U型料槽壳体，壳体内壁预留了衬板安装点位，可适配耐磨衬板的加装需求；两根平行布置的搅拌轴沿料槽长度方向排布，每根轴上按螺旋相位角交错安装多组搅拌臂与搅拌叶片，叶片角度经过反复调整，可在搅拌作业时形成轴向与径向复合的物料循环流场，保证物料拌合均匀度。传动端采用齿轮啮合传动结构，两个大直径传动齿轮分别与两根搅拌轴轴端固连，匹配外置驱动电机的动力输出，可实现两根搅拌轴的同步反向转动，传动比设置符合搅拌作业的转速要求，保证动力传递平稳、扭矩输出充足。设备下部集成了行走轮组结构，轮组通过轴承座与机架主体连接，可满足设备短距离转场移动的使用需求，机架部分采用型钢焊接框架结构，各连接点位的螺栓孔、定位台均做了精准建模，可直接导出工程图用于生产下料。建模过程中对所有运动部件做了间隙预留，搅拌叶片与壳体内壁的间隙控制在合理范围，既避免运转剐蹭，又能减少搅拌死角；所有标准件如螺栓、轴承、电机均采用标准化参数建模，可直接调用替换，整体模型结构完整、细节详实，可用于设备结构优化、教学演示、生产加工参考等场景，能够直观展现双卧轴搅拌设备的工作原理与装配关系。
