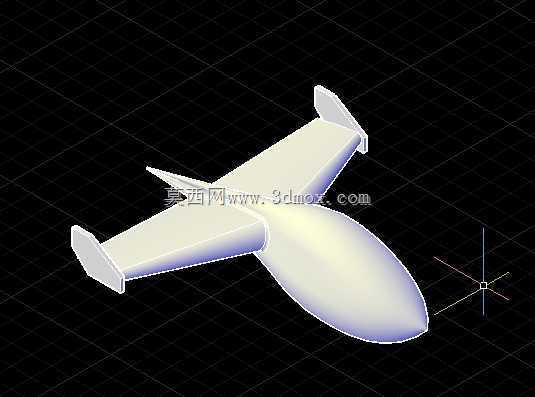

用于CFD气动试验的固定翼无人机外形结构

　　在航空工程的气动性能验证环节，这类固定翼构型的无人机三维数模，核心服务于计算流体动力学仿真场景，是前期气动方案迭代阶段不可或缺的数字载体。不同于量产阶段的全细节装配模型，该数模优先保留了对外流场分布影响权重最高的几何特征，剔除了机载设备、紧固件、表面蒙皮接缝等对宏观流场干扰极小的细碎结构，能够在保证仿真计算精度的前提下，大幅降低网格划分的工作量，减少非必要的计算资源消耗。

　　从实际工程用途来看，该模型可直接导入流体仿真软件，完成不同迎角、不同来流速度下的升阻特性测算，验证机身与尾翼的气动干扰情况，排查低速飞行阶段可能出现的气流分离问题，也可作为小型民用测绘、环境监测类无人机的初始气动外形基准，后续可根据任务载荷的安装需求，在不破坏核心气动轮廓的前提下做局部结构调整。

　　功能特性层面，该构型采用了大展弦比上单翼布局，机翼与机身采用平滑过渡的翼身融合设计，能够有效降低翼根处的干扰阻力；机身整体为纺锤形流线剖面，从机头驻点开始逐步平滑扩张至最大截面位置，之后缓慢收窄至尾段，能够让机身表面的气流保持更长距离的附着状态，减少压差阻力。尾翼采用常规式垂直尾翼加水平尾翼的组合，垂尾布置在机身尾段两侧，能够在侧风条件下提供足够的航向稳定性，平尾的安装位置与机翼保持足够的垂直距离，可避开机翼下洗气流的直接干扰，保证纵向操纵的效率。

　　设计思路上，该构型优先兼顾低速飞行的稳定性与气动效率，没有追求过高的飞行速度，而是针对低空低速作业场景做优化：机翼的相对厚度选取适中，既能够保证机翼内部有足够的空间布置电池、飞控等机载设备，也不会因为翼型过厚导致高速段阻力激增；机头位置预留了足够的载荷安装空间，可根据任务需求搭载光学相机、气体传感器等不同作业模块，机身中段的截面尺寸经过反复迭代，能够在容纳标准规格机载舱段的前提下，保持最小的迎风面积。

　　外形尺寸与安装边界方面，该模型的几何参数完全按照小型固定翼无人机的实际作业需求设定：机身整体长径比控制在合理区间，避免长径比过大导致结构刚度不足，或是长径比过小导致机身阻力过高；机翼的展长与机身长度的比例经过气动仿真验证，能够保证在常见作业风速下具备足够的升力系数，失速速度控制在较低区间，降低起飞与降落阶段的操作难度；尾翼的力臂长度经过配平计算，能够保证在全飞行包线内，操纵面的舵效满足姿态控制需求，不会出现操纵力矩不足的问题。在安装边界上，模型明确标注了机身内部的设备安装区域、机翼与机身的对接基准面、尾翼的安装定位基准，后续做结构详细设计时，可直接以这些基准为参照，完成内部骨架、蒙皮、设备安装座的结构设计，不需要重新做气动外形的配平调整。

　　在实际建模过程中，所有曲面都采用G2连续过渡，避免出现局部的曲率突变，防止仿真计算时在曲率不连续位置出现虚假的气流分离结果，保证仿真结果与实际风洞试验、试飞结果的一致性。模型的几何公差控制在气动仿真允许的范围内，既不会因为几何精度过高导致文件体积过大，也不会因为曲面精度不足导致流场计算出现偏差，能够直接对接后续的结构设计、3D打印验证、模具开模等多个工程环节，减少不同环节之间的模型修复工作量。
