Winwriter150针式打印机塑料外盖结构设计

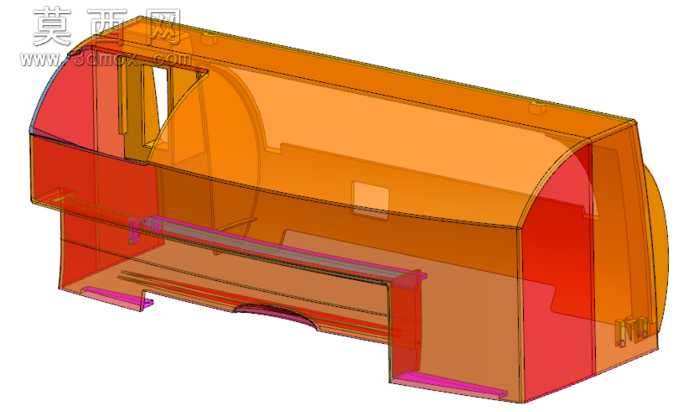

本作品为Winwriter 150针式打印机的配套塑料外盖三维建模作品，建模过程围绕针式打印机的实际装配需求展开，首先基于打印机主机的安装基准尺寸进行整体轮廓的草绘定位，精准匹配机身的安装卡扣位、走纸通道避让空间以及操作区域的预留缺口。建模阶段采用实体与曲面结合的建模方式，先构建外盖的基础壳体曲面，通过拉伸、扫掠、倒圆角等命令完成整体弧面造型的搭建，还原产品圆润的过渡外观，同时针对壳体的壁厚进行均匀化处理，保证注塑成型时的材料流动性，避免出现壁厚不均导致的缩痕、翘曲问题。结构设计上，在壳体内部对应机身安装点位设计了多组加强筋与卡扣结构，加强筋采用交错排布的方式，在不额外增加壳体壁厚的前提下提升外盖的整体结构强度，避免日常使用中受压变形；卡扣结构的尺寸经过反复校核，保证与机身卡槽的装配公差控制在合理范围，实现免螺丝的便捷拆装，同时在走纸通道对应的位置设计了内凹的避让结构，预留出打印纸进出的足够空间，避免纸张输送过程中与外盖发生剐蹭卡纸。材质与渲染阶段，针对塑料外盖的材质特性，赋予半透明橙红色的工程塑料材质，调整材质的透明度、折射度与粗糙度参数，还原半透明塑料壳体的通透质感，同时通过不同色彩的区分标识出内部的加强筋、卡扣等装配结构，清晰展现壳体的内部结构布局。设计过程中充分考虑注塑生产的工艺要求，所有转角位置均设计了合理的脱模斜度，避免出现倒扣结构无法脱模的问题，同时在壳体边缘位置设计了圆角过渡，既提升使用时的安全性，避免尖锐边角划伤用户，也能优化注塑时的熔体流动路径，减少填充缺陷。整体模型完整还原了该款打印机外盖的外观造型与内部装配结构，可用于产品结构验证、注塑模具设计参考以及办公设备配件的教学演示使用。
