竞赛用流线型回转体鼻锥结构设计

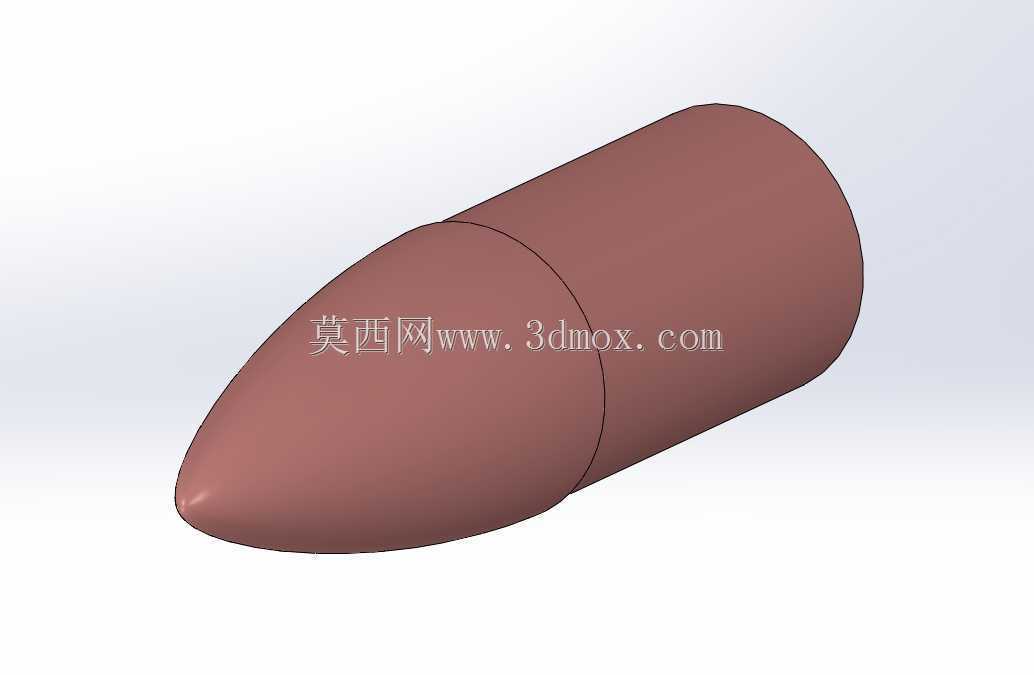

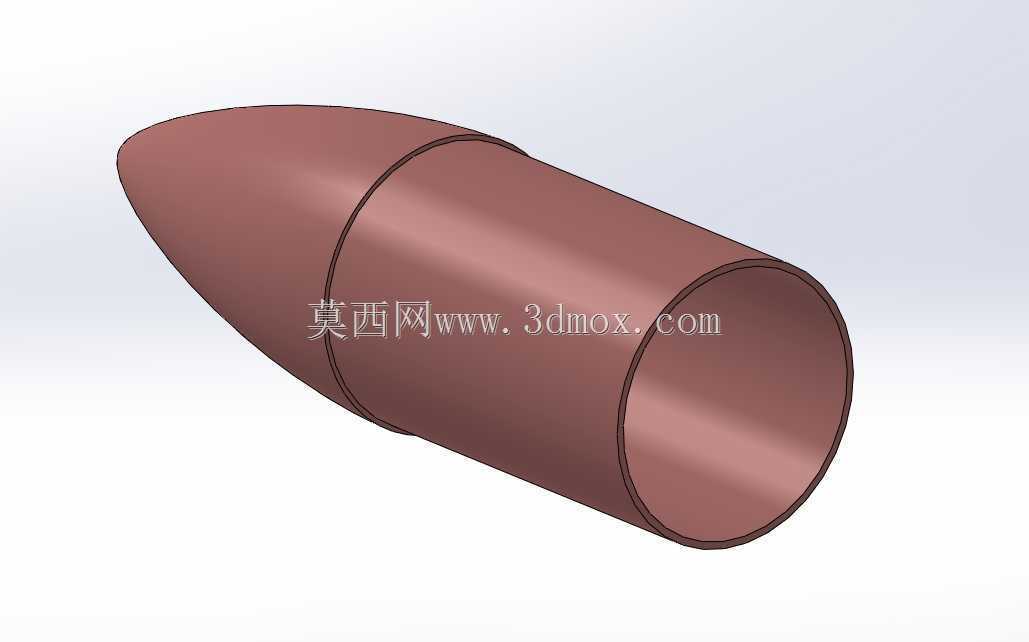

　　在高速移动类装置的结构设计中，鼻锥作为直面来流的前端部件，其气动性能直接决定整机运行过程中的阻力表现、运行稳定性与结构载荷分布，是高速载具、竞速类装置、流体输送设备前端整流结构的核心组成部分。本次设计的鼻锥结构，针对高速行进场景下的空气阻力优化需求，采用回转体流线型构型，整体以光滑连续的曲面完成从尖端到圆柱连接段的过渡，不存在任何折线、棱角或者曲面突变区域，能够让来流沿着锥面平滑分流，避免气流在前端区域产生分离涡，大幅降低压差阻力占比，同时减少紊流带来的结构振动问题。从结构边界来看，鼻锥的后端采用等直径圆柱直段设计，该直段的作用是提供稳定的安装配合面，可直接与主体结构的前端圆柱腔体进行套接安装，配合面的长度经过匹配计算，

　　既能够保证粘接或者紧固件连接后的同轴度误差控制在合理区间，避免安装后出现偏心带来的气动偏航力矩，也不会因为过长的配合段增加不必要的结构重量。锥段的母线采用经过气动验证的曲线方程生成，从尖端的小曲率平滑过渡到圆柱段的等直径，曲率变化率连续无拐点，能够保证气流在整个锥面的附面层保持稳定，推迟附面层分离的位置，进一步降低高速运行下的气动阻力。在实际工程应用中，这类鼻锥结构可适配多种需要前端整流的场景，比如小型高速竞速无人机的前端整流、模型火箭的头部整流罩、高速管道检测机器人的前端导向结构、小型风力发电机的轮毂整流罩等，不同场景下可根据主体结构的直径调整圆柱连接段的尺寸，同时根据运行速度区间调整锥段的长径比，当运行速度越高，

　　锥段的长径比可适当增大，进一步优化减阻效果。设计过程中采用参数化建模思路，将锥段母线的控制点、圆柱段直径、整体长度、壁厚等参数设置为可变量，能够根据不同的安装边界、载荷需求快速调整模型尺寸，不需要重新构建曲面框架，大幅提升同类型结构的设计迭代效率。结构壁厚采用均匀设计方案，整体壁厚保持一致，既能够满足常规使用场景下的抗冲击、抗形变要求，也能够适配3D打印、复合材料铺层、金属机加工等多种加工工艺，不会出现壁厚突变导致的加工应力集中或者成型缺陷。鼻锥尖端位置做了微小的圆弧钝化处理，避免尖锐尖端带来的加工难度提升与使用过程中的磕碰损伤，同时该钝化尺寸控制在极小范围内，不会对整体气动性能产生可感知的影响。在安装适配性上，

　　圆柱连接段的外径公差可根据配合需求调整，若采用过盈配合安装可适当调整外径尺寸公差带，若采用胶粘连接可预留合适的胶层间隙，若采用紧固件侧向顶紧的安装方式，可在圆柱段对应位置预留紧固件沉孔，保证紧固件安装后不突出外表面，避免破坏整体的流线型外形。从结构受力角度来看，光滑连续的曲面构型能够让气动载荷均匀分布在整个锥面，不会出现局部应力集中的问题，在高速气流冲击下，载荷能够沿着锥面平滑传递到后端的连接段，再传递到主体结构上，整体结构的刚度分布均匀，不需要额外设置加强筋就能够满足常规使用场景下的强度要求，有效控制结构的整体重量。对于竞速类竞赛装置而言，鼻锥的减阻效果直接影响装置的极限速度与续航表现，经过气动优化的流线型鼻锥相比简单的锥形或者圆弧头结构，能够降低15%以上的前端气动阻力，在同等动力输出下能够获得更高的行进速度，同时减少气流紊流带来的姿态扰动，提升装置高速运行下的操控稳定性。在流体管道内运行的检测类设备中，这类光滑鼻锥能够减少设备在管道内行进时的流体阻力，降低设备牵引所需的动力，同时避免设备前端与管道内壁的磕碰，起到导向缓冲的作用。建模过程中严格保证曲面的G2连续性，所有曲面拼接位置都做了连续性校验，不存在曲面缝隙、重叠或者曲率突变的问题，能够直接导入仿真软件进行气动仿真分析，也可以直接导出加工文件进行原型制作，不需要额外进行几何修复工作。
