水平轴三叶片小型风力发电装置结构

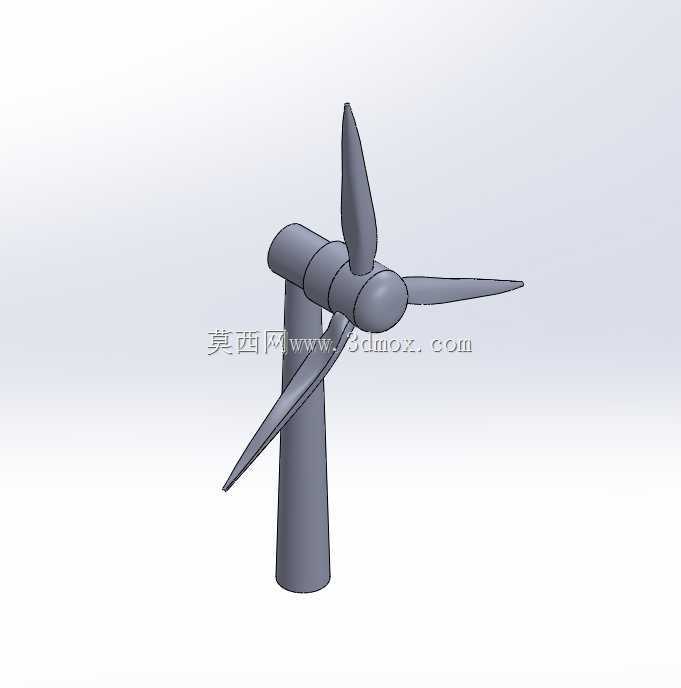

　　这款小型水平轴风力发电结构，主要面向分布式离网供电场景设计，可适配偏远山区散户供电、海岛小型基站备电、牧区家庭用电、户外监测点位自供电等场景，也可作为风光互补路灯系统的核心发电单元，在年均风速3m/s以上的区域即可实现有效启动发电，适配低风速区域的零散供电需求，无需依托集中式电网布设，能独立完成风能到电能的转换输出。从结构组成来看，整体分为塔筒支撑段、机舱传动段、风轮捕风段三个核心部分，塔筒采用等直径圆柱式支撑结构，底部设置安装法兰盘，可通过地脚螺栓固定在混凝土基础或者预制钢结构基座上，塔筒高度可根据安装点位的风切变情况调整，常规适配的安装边界要求塔筒周边10米范围内无高于塔筒1/3的遮挡物，避免湍流影响风轮捕风效率，塔筒内部预留穿线空间，可将机舱内引出的电缆顺塔筒内壁引至底部储能或者逆变设备处，避免线缆外露受紫外线老化或者外力破坏。

　　机舱段采用流线型椭球外壳设计，外壳曲面做了导风圆角处理，可降低横风下的风阻载荷，减少机舱所受的侧向推力，降低塔筒的抗倾覆设计压力，机舱内部预留了传动链、发电机、偏航结构的安装空间，前端与轮毂连接处设置旋转密封结构，避免雨水、沙尘进入机舱内部侵蚀内部构件，机舱尾部可根据需求加装尾舵结构，实现被动对风，无需复杂的主动偏航控制系统，降低整体结构复杂度与后期维护成本，适合无人值守的野外安装场景。

　　风轮部分采用三叶片布局，叶片为翼型截面设计，从叶根到叶尖做了线性扭角优化，匹配不同半径处的线速度差异，让叶片各个截面都能处于较佳的攻角区间，提升风能捕获效率，同时三叶片布局的动平衡特性更优，运行过程中的振动载荷更小，能降低塔筒与机舱连接部位的疲劳应力，延长整体结构的使用寿命，叶片与轮毂采用铰接式安装结构，可在超风速状态下实现被动顺桨，降低风轮转速，避免强风下转速过高导致结构损坏，实现被动超速保护。

　　设计过程中优先考虑了野外场景的易维护性，所有连接部位均采用标准紧固件，无需专用工装即可完成叶片、机舱的拆装更换，整体结构的重心落在塔筒中心轴线上，降低偏航过程中的转动阻力，安装时仅需调平塔筒顶部的法兰平面，即可保证机舱旋转的顺畅度，无需复杂的对中调试。外形尺寸方面，风轮旋转直径与塔筒高度的比例控制在1:1.8左右，既保证风轮处于塔筒上方的稳定风层，也避免塔筒过高带来的成本提升与抗风压力，底部安装法兰的螺栓孔采用圆周均布设计，适配通用的小型风机安装基座尺寸，无需单独定制基础连接件，可直接替换同功率等级的老旧小型风机，降低存量场景的改造成本。结构的受力传递路径做了明确优化，风轮捕获的气动载荷通过轮毂传递到机舱主轴，再通过机舱底座传递到塔筒法兰，最终传导到地面基础，没有额外的受力悬臂，避免局部应力集中，所有转角位置都做了圆角过渡处理，减少焊接或者成型过程中的应力集中点，提升结构的抗疲劳性能，适配长期户外交变载荷的工作环境。
