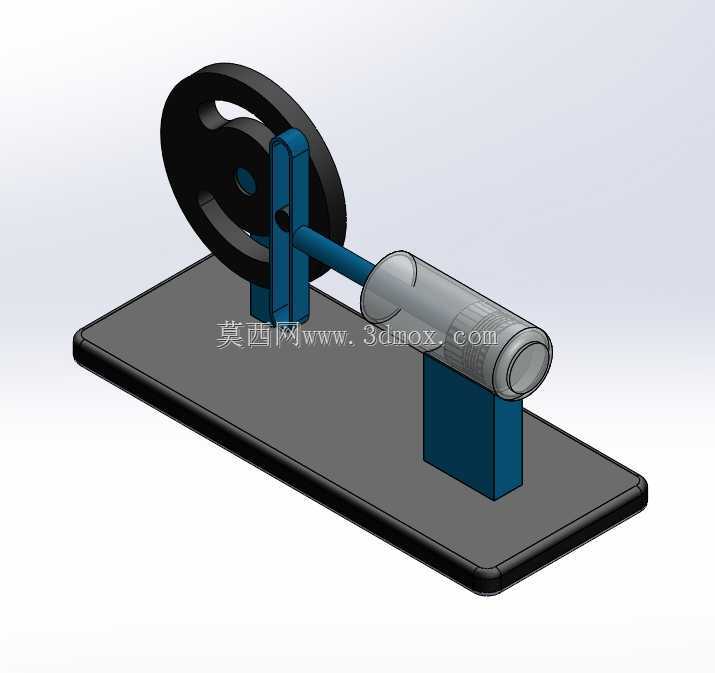

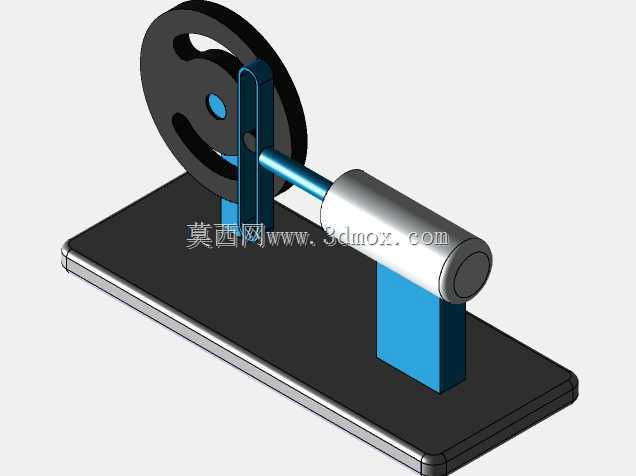

教学演示用曲柄滑块传动机构结构

项目分类:通用机械零部件 发布时间:2024-12-29 ID:873724
  • 教学演示用曲柄滑块传动机构结构
  • 教学演示用曲柄滑块传动机构结构

  这套曲柄连杆传动结构,核心是实现旋转运动与直线往复运动的双向转换,在各类通用机械、教学实训设备中应用十分广泛。日常接触到的活塞式压缩机、小型冲压设备、内燃机的动力传递端,都能看到这类机构的衍生设计,只是根据负载、行程需求做了尺寸与强度的适配调整。

  从实际功能来看,这套结构的核心逻辑是通过偏心曲柄的整周旋转,带动连杆做平面复合运动,最终推动末端滑块沿固定导轨做直线往复动作,反过来也可以通过滑块的直线推拉,驱动曲柄完成整周旋转,双向传动的特性让它既可以作为动力输出端的运动转换部件,也可以作为手动操作端的力传递结构。在教学实训场景中,这类简化结构常被用来讲解平面连杆机构的运动死点、急回特性、传动角变化等核心机械原理,学生可以通过手动转动曲柄盘,直观观察不同曲柄转角下滑块的位移、速度变化,理解传动角过小带来的机构卡滞风险。

  设计层面,这套结构做了最大化的简化处理,没有冗余的防护或装饰结构,所有部件都服务于运动传递的核心需求。底部的安装底板作为整个机构的基准承载件,预留了足够的安装孔位,可以直接固定在实训台架或者设备基座上,安装边界以底板外轮廓为基准,曲柄旋转时的最大外伸轮廓不会超出底板边缘,避免运动过程中与周边安装部件发生干涉。曲柄部分采用盘式偏心结构,相比单臂式曲柄,盘式结构的转动惯量更均匀,手动转动时手感更平顺,同时偏心距直接决定了滑块的最大行程,调整偏心距的大小就可以适配不同的往复行程需求。连杆两端采用铰接结构,与曲柄、滑块的连接位置都预留了转动间隙,避免运动过程中出现过约束卡滞,连杆的长度设计经过运动学校核,确保在曲柄整周转动过程中,最小传动角始终大于许用值,不会出现传动效率骤降或者机构锁死的问题。末端的滑块采用圆柱导向结构,相比方形导轨,圆柱导向的加工难度更低,装配时的同轴度要求更容易满足,适合轻载、演示类的应用场景,滑块的导向支座直接固定在底板上,与曲柄支座的中心距经过精准核算,确保滑块运动全程都处于导向套的有效支撑范围内,不会出现悬臂翘曲的问题。

  在实际设备选型应用中,如果是用于轻载教学演示,这套结构的尺寸参数可以直接沿用,各铰接位置采用普通间隙配合即可满足使用需求;如果要适配实际生产设备的动力传递,需要根据负载大小重新核算曲柄、连杆的截面强度,铰接位置更换为带轴承的转动副,降低长期运行的磨损,同时滑块导向部分可以根据负载情况更换为直线导轨或者滑动铜套,提升往复运动的精度与承载能力。安装过程中需要重点保证曲柄转轴与滑块导向方向的平行度,两者的平行度误差过大时,会导致连杆受到额外的侧向力,加剧铰接位置的磨损,严重时甚至会出现运动卡滞。另外在机构的两个极限位置,也就是曲柄与连杆共线的位置,需要根据实际使用需求判断是否需要设置死点跨越结构,如果是作为动力输出端驱动滑块做功,需要借助飞轮的惯性跨越死点,如果是作为锁止结构使用,这两个共线位置恰好可以实现机构的无动力锁止,不需要额外添加锁紧部件。

  从结构细节来看,所有支撑支座都采用直立式安装结构,直接通过螺栓固定在底板上,装配时不需要复杂的工装定位,只需要保证两个支座的中心高一致,就能满足基本的运动要求。曲柄盘上预留了手柄安装位置,手动操作时可以直接握持手柄转动曲柄,不需要额外加装联轴器或者动力部件,非常适合课堂演示或者原理验证场景。整个机构的运动部件没有尖锐的外凸棱角,所有棱边都做了倒钝处理,手动操作时不会出现划伤风险,符合教学设备的安全使用要求。
