带弹簧复位的直动式盘形凸轮执行机构

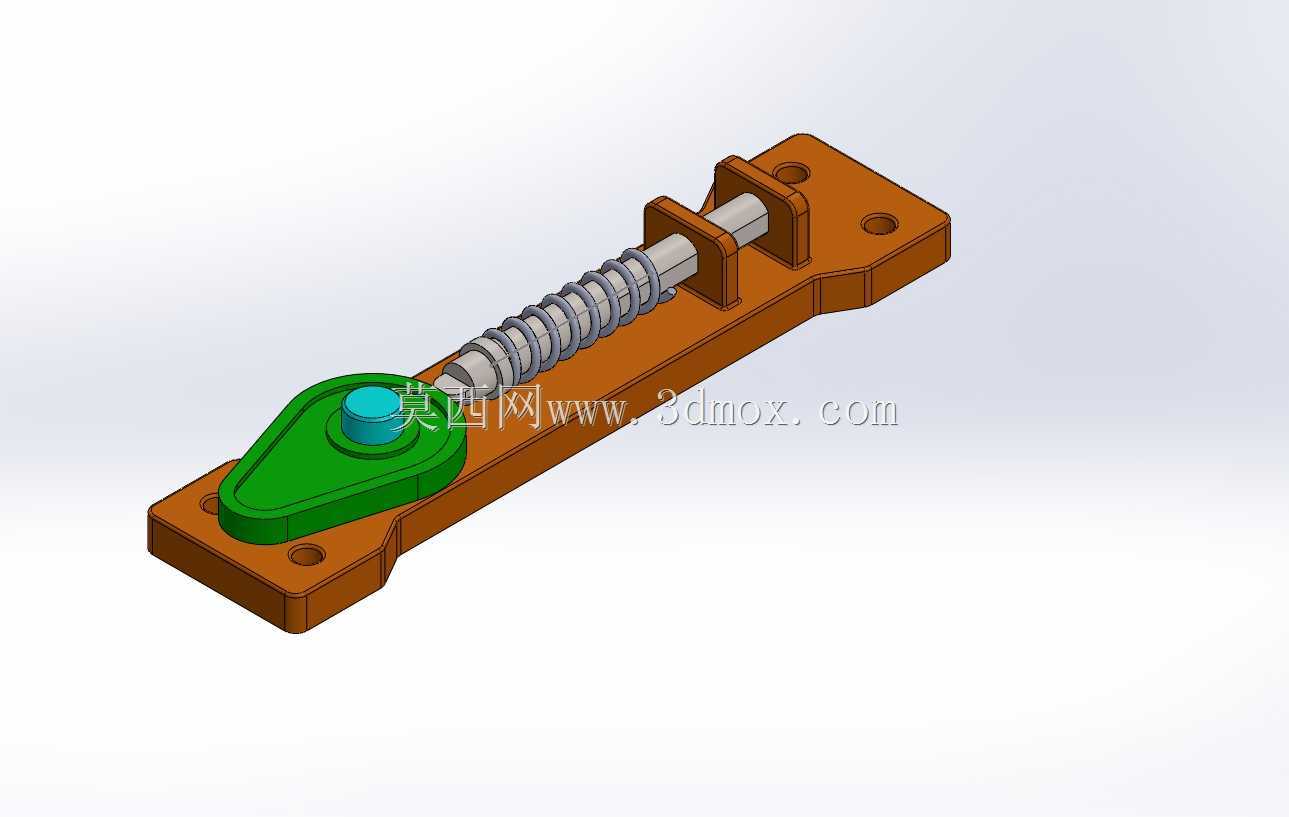

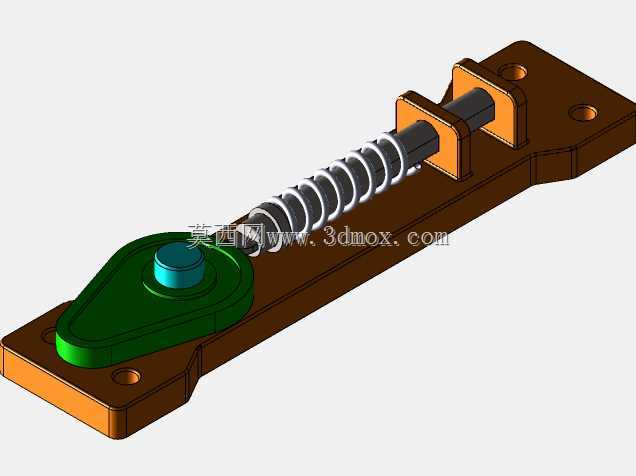

　　这套凸轮执行机构采用直动从动件搭配盘形凸轮的经典传动构型，核心功能是将凸轮的连续回转运动转化为从动杆的定行程直线往复输出，在轻工送料、电子元器件分选、小型工装夹具的节拍驱动场景中应用广泛，尤其适合需要固定行程、恒定动作时序的工位，能够替代部分小型气缸的直线驱动需求，在无气源的桌面型设备中适配性更强。从结构布局来看，整套机构以一体式铣削成型的安装底板作为承载基准，底板两端预留了四个沉头安装孔，安装时可直接通过内六角螺栓固定在设备安装面，沉孔设计能够保证螺栓头不突出底板平面，避免与周边运动部件产生干涉，底板上的凸轮安装座与从动杆导向座为一体化加工结构，相比分体式装配结构，能够减少装配累积误差，提升从动杆的运动同轴度。

　　凸轮部分采用偏心盘形轮廓设计，轮廓曲面经过平滑过渡处理，工作过程中与从动件端部的接触应力分布均匀，不会出现局部应力集中导致的轮廓磨损过快问题，凸轮中心设置有标准轴孔，可直接与驱动电机输出轴或者同步带轮轴连接，轴孔旁的紧定螺钉孔能够实现凸轮与驱动轴的周向固定，防止高速运转时出现凸轮打滑移位的情况。从动组件部分，圆柱形从动杆穿装在导向座的两个同轴导向孔内，导向孔内可镶嵌自润滑铜套，长期往复运动时无需频繁加注润滑脂，维护成本更低；从动杆上套装的圆柱压缩弹簧为复位元件，弹簧两端分别抵靠在导向座端面与从动杆的轴肩位置，当凸轮轮廓从升程段回转到回程段时，弹簧的预紧弹力能够推动从动杆快速回位，保证从动件端部始终与凸轮轮廓紧密贴合，不会出现运动脱开导致的动作时序错乱。

　　设计过程中，凸轮轮廓曲线的推程角、远休止角、回程角、近休止角参数可根据实际工位的动作节拍调整，比如需要从动杆在伸出位置保持一定停留时间时，可增大远休止角对应的轮廓弧长，适配不同的工艺动作需求；弹簧的刚度选型经过匹配计算，既能够保证复位动作的响应速度，又不会因为弹簧力过大导致凸轮与从动件接触压力过高，加剧接触面的磨损。安装边界方面，整套机构的横向安装尺寸紧凑，底板宽度方向尺寸控制在较小范围内，可直接集成在小型自动化设备的安装板上，不需要额外预留过大的安装空间；从动杆的伸出端可根据实际负载需求加装不同的执行端头，比如推料块、压头、拨叉等，拓展不同的作业功能。

　　从动杆的运动行程由凸轮的偏心距决定，更换不同偏心距的凸轮即可快速调整输出行程，不需要改动其余结构部件，换型调整效率较高。整套机构的运动部件全部做了倒角处理，没有尖锐棱角，装配和调试过程中不会出现划伤操作人员的风险，各连接部位的紧固件均采用标准件，后期维护更换配件的采购成本较低。在实际运行过程中，凸轮连续回转时，从动杆的运动速度、加速度变化平滑，不会出现刚性冲击，运转噪音低，适合在对噪音控制有要求的桌面型生产设备中使用，比如小型电子元件组装设备、标签送进机构、轻载工件的工位转移机构中，都可以直接套用这套机构的结构方案，只需要根据实际安装空间调整底板尺寸、根据输出行程调整凸轮偏心距、根据负载大小调整弹簧刚度即可快速完成适配设计。
