低成本无动力Karakuri物料输送传动机构

　　这套无动力传动输送机构，核心依托Karakuri低成本改善思路设计，全程无需额外接入电气动力源，完全依靠物料自身重力、机构联动的机械势能完成工位间的物料流转，在离散制造的装配线边、工序间缓存段有着极高的适配性，尤其适合电子装配、小型五金件加工、汽车零部件分装等需要频繁短距离移载工件的生产场景，相比传统带动力的辊筒线、皮带线，能省去气动管路布设、电机选型安装、电气控制调试的全流程成本，后期运维也不存在电气元件损耗、线路老化故障的问题，一线生产班组可根据产线调整需求快速改造移位。

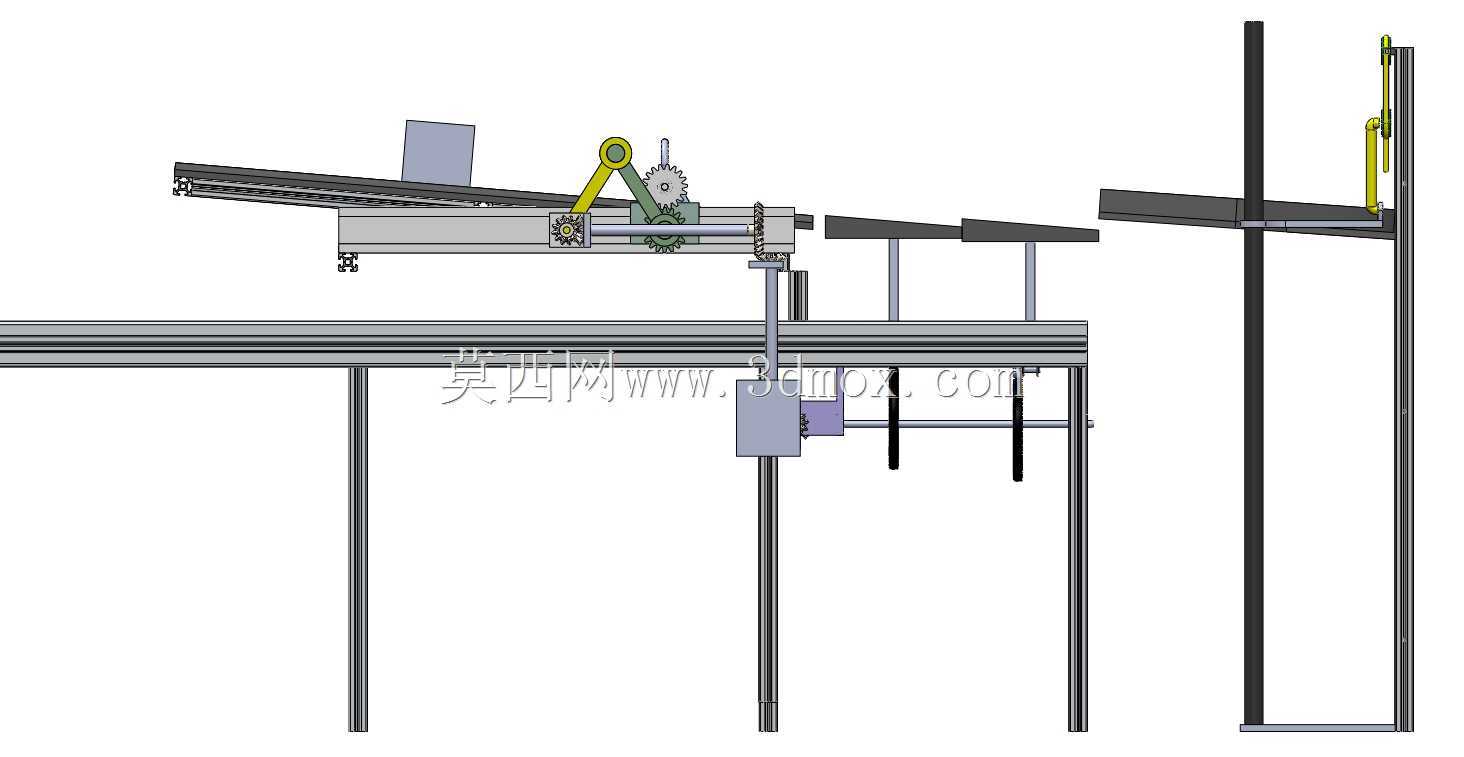

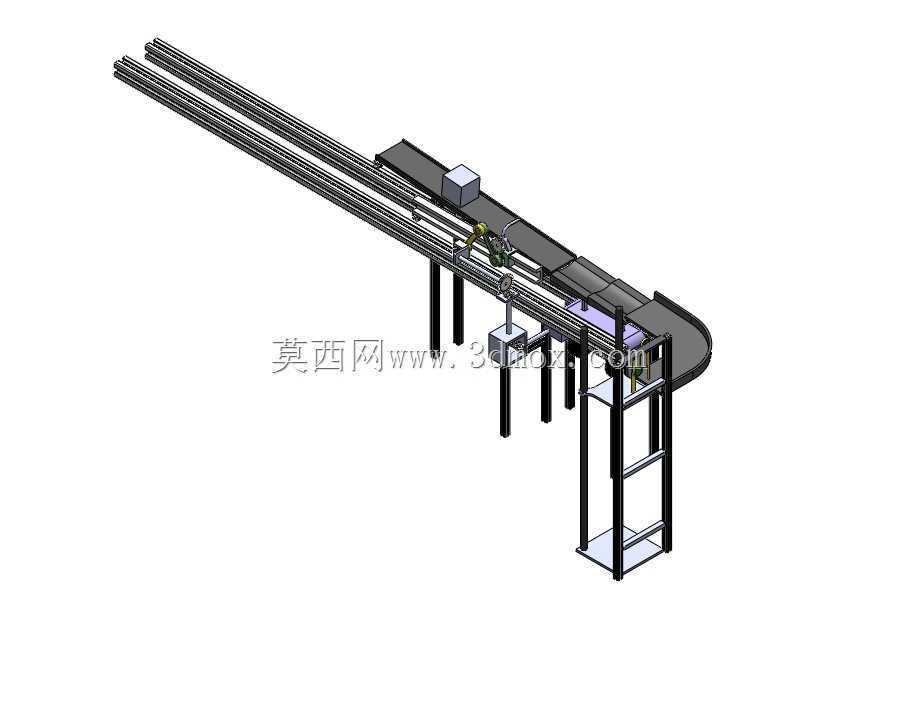

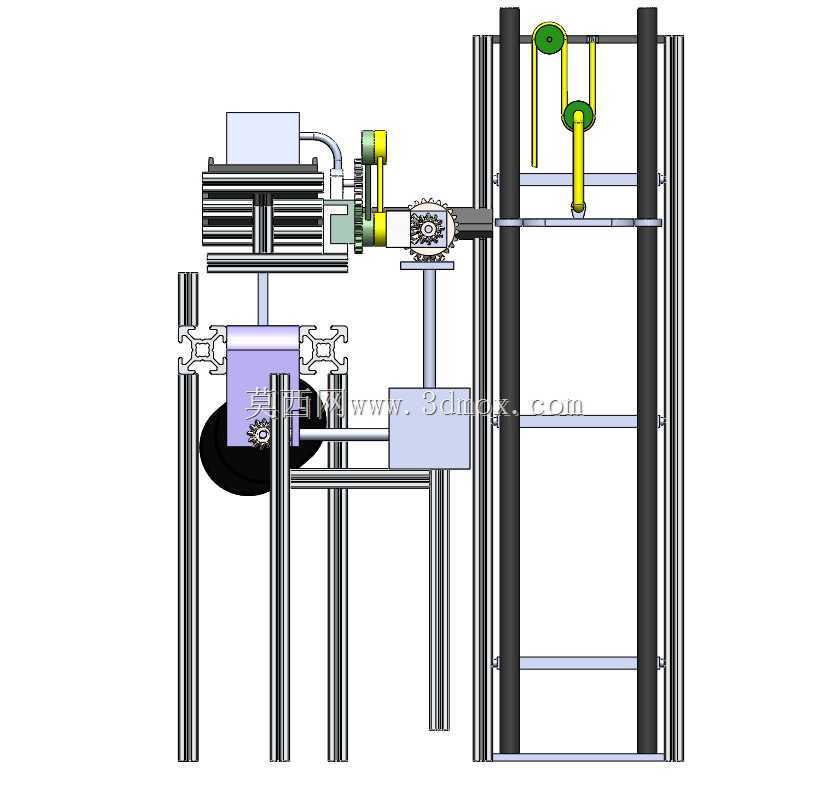

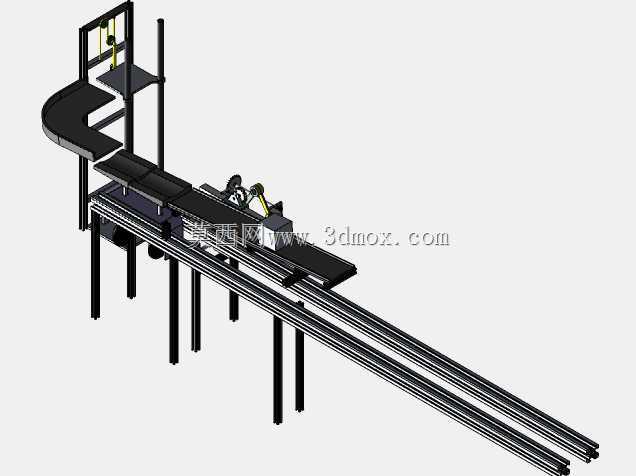

　　从结构设计逻辑来看，整套机构以标准工业铝型材作为主体支撑框架，型材拼接处采用配套角件与内六角螺栓紧固，无需复杂焊接加工，安装时可根据现场工位高度差灵活调整支腿长度，适配不同身高操作人员的作业取放高度，主体输送段采用平行双轨结构，轨道接触面做了低摩擦处理，配套的载具可沿轨道顺畅滑动，轨道末端设置的弧形转向段，通过曲率的平滑过渡，让载具在重力作用下自然完成90度转向，无需额外设置拨叉、挡停等动力触发机构，转向段旁侧设置的梯架式支撑结构，既承担了弧形轨道的承重载荷，也可作为日常巡检时的临时踩踏支撑，方便人员对轨道高位段进行清洁、卡料排查作业。

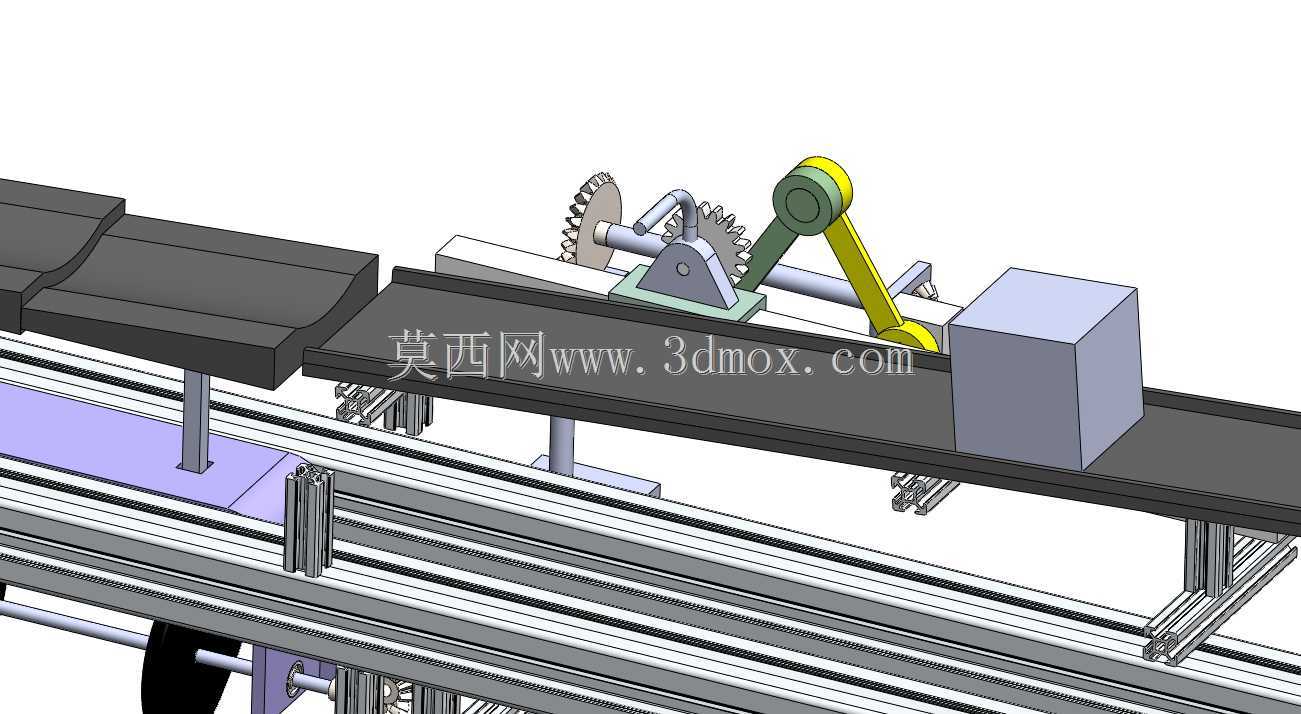

　　机构中部设置的机械联动触发组件，是整套无动力系统的核心功能节点，当载具携带工件滑动到触发位置时，会压下轨道下方的联动摆杆，摆杆通过转轴带动另一侧的限位挡块抬起，放行前序工位缓存的待输送载具，同时当前位置的载具在完成工件取放后，可通过旁侧的手动复位拨杆，将挡块复位至锁止状态，等待下一个载具触发，整套联动结构完全采用杠杆、转轴、复位弹簧的纯机械配合，没有任何电气传感元件，触发行程经过反复校核，既不会出现载具高速冲过触发位导致的机构卡滞，也不会因为触发阻力过大导致载具停在轨道中段影响输送效率。

　　安装边界方面，整套机构的直线输送段总长度可根据现场工位间距做模块化拼接，单段标准轨道长度为1米，可通过专用连接件快速增减段数，弧形转向段的转弯半径控制在400毫米，安装时需要保证转向段入口处与直线段有3度到5度的自然倾斜角，为载具滑动提供足够的重力加速度，支腿的高度调节范围在700毫米到1200毫米之间，可适配地面存在轻微高度差的车间安装环境，整套机构的最大单载具承重为5千克，完全满足小型零部件、分装总成的工位间传输需求，轨道侧面预留的T型槽位，可根据生产需求加装物料防掉落挡板、工件型号识别卡槽、作业指导书挂架等附属配件，不需要对主体框架做二次打孔加工。

　　在实际生产应用中，这类无动力输送机构常被用于U型产线的工位间物料传递，可替代传统的人工手递物料、周转箱搬运作业，减少操作人员的转身、弯腰等无效动作浪费，同时因为没有动力噪音，能有效改善车间局部的作业环境，相比复杂的自动化输送线，这套机构的故障点极少，一线操作人员经过简单培训就能完成日常的卡料排除、弹簧更换等基础维护工作，不需要专门的设备维修人员介入，在多品种小批量的柔性生产场景下，可快速拆解重组适配新的产线布局，不会产生大量的设备闲置浪费。设计过程中对所有运动部件的间隙都做了冗余设计，考虑到车间现场可能存在的灰尘、铝屑等杂物落入轨道的情况，轨道接触面采用了开放式结构，日常清洁时只需用毛刷沿着轨道方向清扫即可，不需要拆解轨道组件，联动部位的转轴都加装了自润滑轴套，长期使用也不会出现转动卡滞的问题，复位弹簧的弹力经过多轮测试，既能保证挡块快速复位锁止载具，也不会因为弹力过大导致载具被弹回反向滑动。
