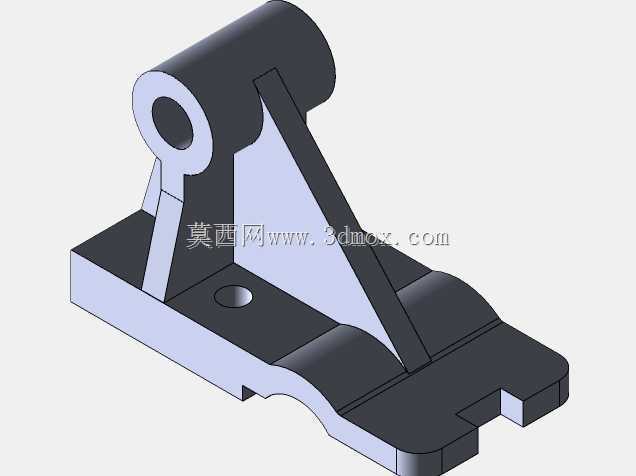

带铰支安装座的三角筋支撑铰接支架

　　这类带三角加强筋的铰接支撑座，常应用在需要实现构件间铰接转动、同时承载径向与倾覆载荷的机械结构场景中，比如小型工装的翻转定位模块、自动化线体的活动挡停摆臂基座、轻型输送设备的张紧臂支撑点，或是户外小型设备的可转动调节安装位，核心作用是为配套的铰接销轴提供稳定的安装基准，同时通过底座将上部载荷均匀传递到安装基体上，避免铰接点出现应力集中导致的结构变形。从结构设计逻辑来看，上部的筒状铰耳是核心功能区，内孔为销轴安装位，孔壁厚度经过载荷校核，能够承受铰接件往复转动带来的径向挤压与磨损，铰耳外圆做了过渡圆角处理，避免应力集中在筒身与筋板的衔接位置；两侧的三角斜向筋板是主要的承力结构，直接连接上部铰耳与下部安装底座，

　　筋板的厚度根据承载等级匹配，筋板与铰耳、底座的衔接处都做了圆角过渡，消除焊接或一体成型时的应力集中点，同时筋板的倾斜角度经过优化，在保证支撑刚度的前提下尽可能减少材料占用，降低整体重量。下部的安装底座采用了异形轮廓设计，并非规则矩形，一方面是为了适配特定安装面的布局，避让周边的其他构件，底座上预留的沉头安装孔可以让紧固件头部完全沉入底座平面内，不会突出表面干涉上部铰接件的转动行程，底座边缘的缺口与弧形轮廓，是为了匹配安装基体上的定位凸台，安装时可以快速嵌合定位，减少装配时的调整时间，同时底座底面为全平面加工，保证与安装基体完全贴合，避免安装后出现翘曲导致的受力不均。从安装边界来看，上部铰耳的中心高度是核心安装尺寸，

　　决定了配套铰接件的转动中心高度，铰耳的轴向长度决定了可适配的铰接件宽度，内孔直径匹配对应规格的销轴，可根据实际载荷选择不同直径的标准销轴；下部底座的安装孔孔距需要与安装基体上的预留孔位完全对应，底座的整体外轮廓尺寸要小于安装面的可用空间，避免与周边构件发生干涉，筋板的外侧轮廓不能超出铰接件的转动包络范围，防止铰接件转动时与筋板发生碰撞。在实际选型应用时，需要先核算铰接点的最大径向载荷与动态冲击载荷，确认筋板厚度、铰耳孔壁厚度是否满足强度要求，同时要核对铰耳内孔与配套销轴的配合公差，若需要频繁转动的场景，还可以在铰耳内孔预留衬套安装位，加装耐磨衬套延长使用寿命；底座安装时要保证安装面的平面度，若安装面为非加工面，

　　需要增加调平垫片避免底座安装后产生内应力，紧固件要采用防松结构，避免设备运行过程中紧固件松动导致支撑座移位。这类支撑结构在设计时没有采用多余的装饰性结构，所有轮廓都服务于功能需求，异形底座的设计既满足了安装避让需求，也在一定程度上减少了材料用量，三角筋的布局刚好覆盖了主要的受力传递路径，载荷从上部铰耳通过两侧筋板分散传递到底座的整个安装面，不会出现局部载荷过大的问题，铰耳端部的延伸段可以为铰接件提供轴向限位，避免铰接件沿销轴轴向窜动，底座上的沉孔设计既保证了紧固件的安装空间，也让整体结构的外表面更加规整，不会有突出的紧固件勾挂周边的管线或工件。
