电力变压器配套法兰安装固定支架结构

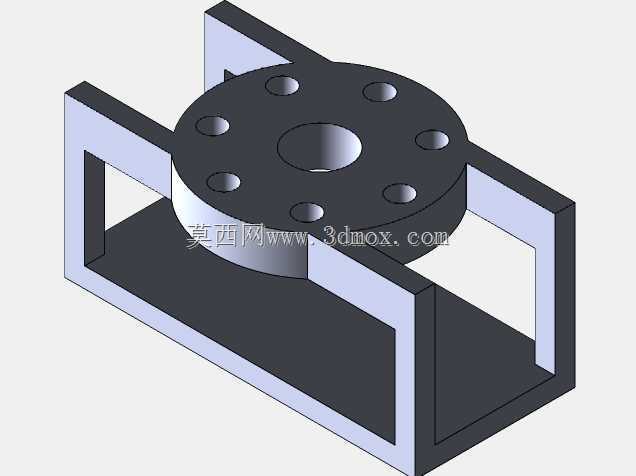

　　在输配电系统的电力变压器配套结构设计中，这类带圆形法兰安装位的框式支撑构件，主要承担外接管路、监测组件或外接模块与变压器本体的刚性连接承载作用，常见于油浸式变压器的外接油管路对接、温度传感组件安装、有载调压机构的外接固定等场景，是变压器本体与外接附属部件衔接的核心过渡承载件。从结构功能来看，构件采用框式U型主体设计，两侧立板与底部承托板形成半开放的容纳空间，既可以为对接部件提供足够的安装操作空间，避免外接组件与变压器本体外壳发生结构干涉，同时框式结构的抗扭、抗形变能力远优于直板支撑结构，能够承受外接管路带来的径向载荷与振动冲击，尤其在户外运行的变压器场景中，可有效抵御大风、线路拉扯带来的外力影响，避免连接部位出现密封失效、

　　结构松动等问题。顶部的圆形法兰盘采用周向均匀分布的螺栓孔设计，共设置8个安装孔位，这种均布孔位的设计可以匹配标准PN等级的管路法兰或设备安装法兰，安装时无需额外调整角度即可完成对位，螺栓受力均匀，能够保证连接部位的密封压力一致，减少渗漏风险；法兰中心的通孔为介质或线缆的穿接通道，孔径尺寸根据常规变压器外接管路通径设计，可适配多数同规格的油管路、传感线缆穿装需求。设计过程中，首先需要匹配变压器本体的安装基准面，框体底部的安装平面平面度公差控制在0.1mm以内，保证支架与变压器本体安装后不会出现翘曲，避免法兰盘端面出现倾斜导致对接密封失效；两侧立板的高度根据外接部件的安装空间需求设定，既要保证外接部件装入后有足够的操作空间拧接螺栓，也要控制整体高度避免超出变压器的整体安装边界，减少运输、安装过程中的磕碰风险。法兰盘与框体立板的连接部位采用圆角过渡设计，避免应力集中，在长期受振动载荷的工况下，圆角过渡可以将应力分散到更大的区域，减少焊接部位或一体成型部位的疲劳开裂风险，这一点对于户外长期运行的电力设备尤为重要，因为户外温差变化大，结构热胀冷缩带来的应力叠加振动载荷，很容易在直角连接部位产生微裂纹，长期扩展后会导致结构失效。从安装边界来看，该构件的整体外廓尺寸适配10kV级电力变压器的侧壁安装空间，框体的宽度方向尺寸控制在常规变压器加强筋的间距范围内，安装时可以直接利用变压器本体上的预留安装螺孔完成固定，无需额外在变压器外壳上打孔，

　　避免破坏变压器外壳的密封性能与结构强度；法兰盘的外圆直径小于框体的内空宽度，在加工或装配时，法兰盘可以从框体的开口侧完成定位焊接或一体成型加工，降低加工难度。实际应用中，这类支撑结构的材质通常选用与变压器外壳一致的低碳钢材质，表面做镀锌或喷塑防腐处理，与变压器本体的防腐等级保持一致，避免在户外环境下出现电化学腐蚀，影响结构使用寿命。结构设计时还考虑了安装容错性，法兰盘上的螺栓孔采用略大于标准螺栓直径的光孔设计，允许安装时有少量的对位调整量，降低现场安装的对位难度，尤其是在高空作业的变压器安装场景中，少量的调整余量可以大幅减少安装耗时，降低作业风险。框体的底部承托板并非完全封闭结构，这种半开放设计一方面可以减少整体重量，

　　降低变压器本体的附加载荷，另一方面可以让落入框体内的雨水、灰尘自然排出，避免积水积灰导致的结构腐蚀，也方便后期运维时清理对接部位的杂物。在三维建模过程中，这类结构需要重点校验法兰端面与安装底面的平行度公差，以及螺栓孔的位置度公差，保证加工后能够与标准法兰顺利对接，不会出现螺栓无法穿入的问题；同时需要做结构的静力学仿真校验，模拟外接部件的重量、管路拉力、极端风载下的结构形变，将最大形变量控制在0.05mm以内，保证连接部位的密封性能不会因为结构形变受到影响。对于不同容量等级的变压器，这类支架的尺寸可以按照等比例缩放调整，但法兰孔的分布圆直径、螺栓孔尺寸需要匹配对应的标准法兰规格，不能随意更改，否则会导致现场安装时无法与外接部件对接。
