双芯防水汽车线束接插件结构

　　这套双芯汽车连接器主要面向整车低压电器回路中的线束对接场景，常见于发动机舱、底盘线束、车灯支路、传感器供电以及车身附件的电气连接位置。连接器采用两孔并排布置，前端为圆柱形插合端，后端容纳线束与端子，外部通过壳体卡扣、定位筋和密封结构完成装配约束。实际装车时，这类零件需要在振动、温湿度变化、泥水飞溅和维修插拔等条件下保持端子接触稳定，因此结构设计不能只看外形，还要兼顾插接力、防错、密封、锁止和线束走向。

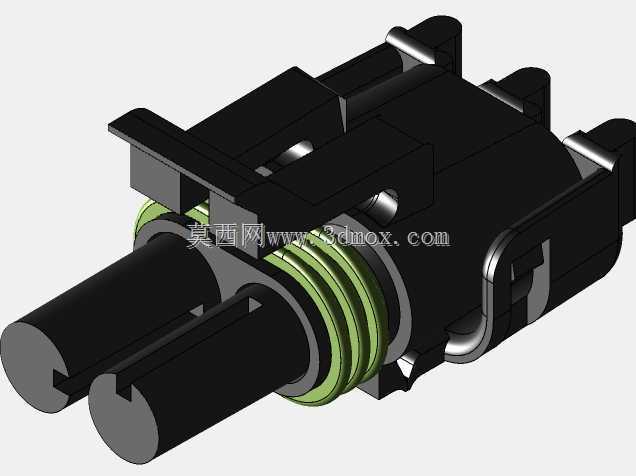

　　从结构上看，模型主体由黑色绝缘壳体、两个圆形接触腔、端部绿色密封圈以及侧向弹性锁扣组成。双孔轴线平行布置，适合两根相近线径的导线同时通过；接触腔内部预留端子导入通道和止退位置，端子装入后依靠壳体上的弹性挂点限制回退，避免车辆振动过程中端子后退造成接触不良。前端圆柱段用于与对配连接器形成导向和包覆，多道绿色环形密封件布置在插合区域，可在对接后填充配合间隙，降低水汽、粉尘和清洗液进入接触区的风险。

　　壳体上方和侧面设置了加强筋、悬臂卡扣与导向面，这些特征在三维建模时需要重点保留。悬臂锁扣并非单纯装饰，它在插接到位后与对配件的锁止面咬合，提供保持力；维修拆卸时，按压锁扣端部可使咬合面脱开。锁扣的厚度、拔模斜度、悬臂长度和根部圆角直接影响插拔手感与疲劳寿命，若根部圆角过小，反复拆装后容易出现应力发白或断裂；若锁止量过大，则现场装配困难，工人可能强行敲击导致壳体损伤。

　　外形边界方面，该连接器前端为双圆柱插合区，中段壳体较宽，后端有线束引出空间，顶部锁扣向外侧抬起。布置线束时，不能只按本体外包络取空间，还应给手指按压锁扣、线束弯折半径、扎带固定以及对插件滑入行程预留余量。发动机舱内邻近钣金孔、橡胶护套或支架时，要检查锁扣运动路径是否被遮挡，密封圈压缩区域是否存在偏斜，导线出口是否与尖锐边缘摩擦。若连接器穿过狭窄钣金开口，应同时校核本体、密封件和线束插头在装配姿态下的通过性。

　　设计思路上，这类接插件把绝缘防护、机械保持和密封功能集成在同一壳体上。绝缘壳体负责固定端子间距，防止两极误触；前端导向结构帮助粗定位，降低盲装时端子顶弯的概率；侧向卡扣提供一次锁止，减少连接器在振动中松脱；环形密封件则通过压缩变形建立防水屏障。对于双芯回路，孔位之间的隔墙也很关键，它既能增加爬电距离，也能在端子受力时限制侧向偏移。

　　在整车应用中，连接器往往不是孤立零件，而是线束总成的一部分。三维布局时需要把导线束径、端子压接区、橡胶堵、胶带缠绕范围和固定卡扣一并考虑。若只建连接器本体，装车检查时容易忽略后端线束膨大区域，导致实际装配后与周边管路干涉。线束出口方向应顺应线缆自然走向，避免在连接器尾部形成急弯；尾部密封堵与导线外径需要匹配，线径过细会降低密封效果，线径过大则会增加装配阻力。

　　从维修性角度看，双孔结构比多孔连接器更容易识别和插拔，但仍需设置防错特征。模型上的非对称筋位、扁平定位面和壳体轮廓可防止反插，装配时依靠外形差异引导操作者以唯一方向插入。对配过程中，前端先导段进入对方腔体，随后端子接触，最后锁扣发出到位反馈；这种分阶段配合能减少端子未对中时的硬碰撞。

　　建模时应关注塑料件的工艺特征。壳体壁厚应尽量均匀，筋位厚度不宜超过主壁，防止注塑缩痕；密封槽根部、卡扣根部和端子窗口转角处应保留合理圆角。密封圈虽然在模型中表现为绿色环形件，但工程上需要按压缩率、截面直径和槽底尺寸校核，不能简单按视觉贴合判断。密封件压缩不足会失去防护能力，压缩过大则会提高插合力并加速橡胶永久变形。

　　总体而言，该结构适用于需要两路电气连接且对防水、防振有要求的汽车线束节点。其工程价值在于通过紧凑壳体完成端子定位、连接器锁止、接口密封和装配防错，使线束在整车复杂环境中保持可靠连接。
