四孔方形车载线束接插件塑壳结构

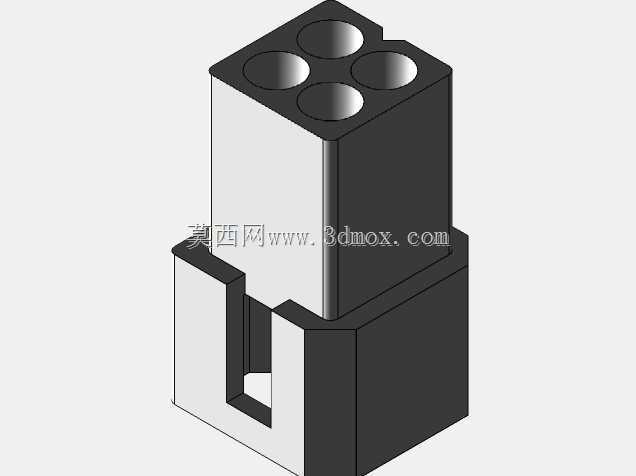

　　该接插件结构面向乘用车辆低压电气回路的线束对接场景，常见于车身控制器、座舱电器、照明回路、传感器分支线束的中段连接位置，承担多路线芯的对位插接、绝缘隔离与机械防脱作用。整套塑壳采用上下分段的方块式布局，上段为插孔承载主体，顶面均布四个圆形端子容纳腔，腔口做沉台导向，端子从腔底装入后由腔壁的倒扣筋位限位，避免线束拉扯时端子后退松脱；下段为对接锁紧基座，侧壁开设对位卡口与弹性挂接槽，公母壳对插时，基座侧的凸筋沿对方壳体的导向槽滑入，到位后卡扣落入锁止位，形成轴向约束，车辆行驶振动工况下不会出现自行脱开的问题。

　　从建模逻辑来看，壳体外形以直立方块为基础轮廓，所有外棱边均做小半径圆角过渡，既对应注塑件出模时的熔料流动特性，也避免装配过程中锐边割伤线束外层绝缘皮。四个插孔的中心距按照小电流信号端子的通用排布规则设定，孔壁之间保留均匀的塑料隔层，隔层厚度兼顾相邻回路的绝缘爬电距离与注塑冷却时的壁厚均匀性，不会出现局部壁厚过大导致的缩痕缺陷。下段基座的中空避让槽直接贯通插接方向，公端壳体插入时，凸起的定位肋可沿槽口滑入，槽体侧面预留的台阶面在对插到位后形成硬限位，控制两半壳体的最终贴合间隙，避免过插顶弯内部金属端子。

　　实际装车布置时，这类四孔连接器多用于四路以内的信号或小功率供电回路，例如车门开关线束、尾灯分支、空调风门执行器接线端，壳体外部尺寸紧凑，可在钣金支架、线束包扎层之间的狭小空间内布置。安装边界上，壳体下段的侧向卡槽可匹配线束支架上的塑料卡爪，也可通过扎带穿过基座旁的预留固定位将整个接点绑定在车身线束主干上；对接方向沿壳体轴向直线操作，操作人员无需旋转或额外锁止附件，推合到卡扣发出到位触感即可完成装配，后期维保拆换时，用小号平口工具压下外侧锁舌即可沿轴向拉开两半壳体。

　　结构设计阶段优先保证端子对位的容错能力，插孔入口做扩口导向，即便公端插针存在小幅装配偏差，也能沿锥面滑入孔内，避免插针弯折。壳体两侧的防滑平面方便操作人员手指握持发力，表面无需额外做防滑纹也能保证插拔时的摩擦力。内部端子腔的底部开设线芯过孔，线束尾部从壳体后端穿入后与端子压接，再整体推入腔位，腔壁内侧的防退卡齿会咬住端子肩部的凸台，承受规定范围内的线束拉拽力。整个塑壳的壁厚全程保持均匀过渡，转角位置避免尖角积料，适配注塑模具的分型与顶出布局，量产时可采用标准热塑性绝缘塑料一次成型，成型后上下壳的配合面无需二次机加工即可满足对接互换要求，适配整车流水线的快速装配工序，也能在售后维修场景下快速实现回路断开与复装，不会因反复插拔出现壳体开裂或锁止失效的问题。
