汽车多芯线束对接塑壳连接器

　　这款塑壳接插件的建模工作，最初是在梳理整车低压线束分支对接方案时启动的。座舱内部的线束走向从来不是直线排布，仪表板骨架后方、车门铰链过孔处、座椅滑轨下方这些装配空间狭窄的位置，都需要用多腔塑壳把不同线径的信号回路、小电流供电回路整合到同一个对接界面上，避免零散单孔插接件在总装线上出现漏插、错装，也能减少线束分段后多余的固定卡扣数量。

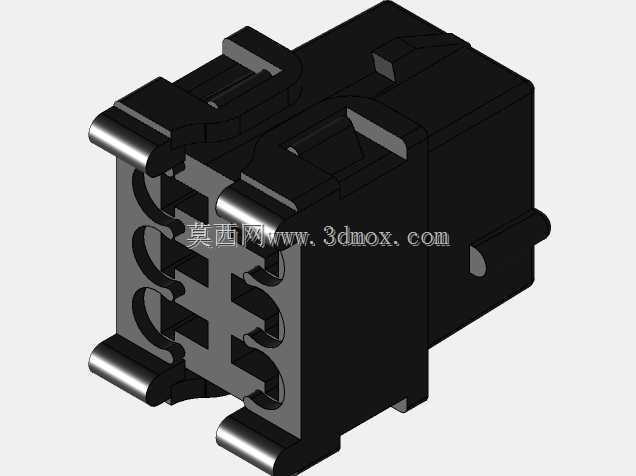

　　从对接端的结构来看，壳体正面预留了六个独立的端子容纳腔，腔室之间用加强筋完全隔开，相邻腔室的侧壁做了不等高的错位设计，装配时公母壳只有唯一的对位角度才能完全合入，从根源上杜绝反插风险。每个腔室入口处都做了导向倒角，端子随线束推送入腔时，哪怕操作工在视线受限的内饰盲区作业，也能顺着倒角滑入锁定位置，不会出现端子顶弯、塑胶壁刮伤线皮的问题。腔室内部预留了弹性锁舌的卡位空间，端子推入后锁舌会卡入端子的二次锁止孔，后期车辆行驶在颠簸路面、整车经历高低温循环塑胶件出现轻微形变时，端子也不会从腔体内退针脱出。

　　壳体两侧伸出的带圆弧导向的锁臂是整个结构的核心配合特征。锁臂根部做了减薄的弹性形变区，公母壳对插到位时，锁臂前端的凸台会咔嗒卡入对接壳的限位凹槽，装配人员不需要额外查看标记，仅凭手感和声响就能确认插接到位。锁臂的外侧预留了按压解锁的平面，后期售后维修需要断开回路时，用指尖或者小号一字工具按压锁臂尾部就能顺利脱开，不需要硬撬壳体，避免维修过程中把塑胶锁臂掰断。壳体顶面和侧面分布的几处凸起防呆块，除了对位防错之外，还能和线束护套上的定位槽配合，限定插接件在钣金安装支架上的旋转角度，避免车辆运行过程中接插件随线束晃动出现松旷。

　　建模时壳体的壁厚全程控制在1.8到2.2毫米的均匀区间，所有转角位置都做了R0.5以上的圆角过渡，没有出现壁厚突变的位置——这一点完全是对着注塑工艺要求来的：这类接插件一般用PA66加玻纤材料注塑成型，壁厚不均会导致熔体填充时冷却速度不一致，成品表面出现缩痕，内部残留的内应力还会在低温环境下引发壳体开裂。壳体外轮廓的所有棱边都做了小倒角处理，工人在车间穿线、装配时即使手部直接蹭过壳体边缘，也不会被锋利的分型面飞边划伤。

　　安装边界方面，这款六孔塑壳的本体外轮廓控制在紧凑型接插件的尺寸区间，对插完成后的总长度预留出了线束弯折的安全距离，布置在仪表板横梁与空调风道之间的狭窄间隙时，不需要额外修改周边风管或者钣金支架的型面。壳体背部的出线端做了喇叭口扩张结构，线束从壳体内引出后可以在一定角度范围内自然弯折，不会在出线口位置形成硬折弯，长期震动下铜线不会在弯折处出现疲劳断裂。壳体侧面的小圆柱凸台是用来扎带固定的绑定位，线束总成组装时可以用尼龙扎带穿过这个位置把接插件固定在周边的线束主干上，或者卡在钣金支架的预留卡槽里，把接插件的自重完全传递到车身结构上，而不是让线束的铜芯承受整个插件的重量。

　　实际选型验证阶段，这类多腔塑壳通常适配0.6到1.5平方毫米的汽车标准端子，覆盖座舱内大部分传感器信号、灯光控制、开关信号的回路需求，不需要为每一个小回路单独设置插接件，大幅压缩了线束总成的零件数量。建模过程中把所有锁臂的形变行程、腔室的公差配合区间都按量产模具的间隙要求做了预留，后续开模时不需要再对核心配合面做大量改模调整，结构数据可以直接导入模流分析软件验证填充和翘曲趋势。
