车载线束对接塑胶连接器结构

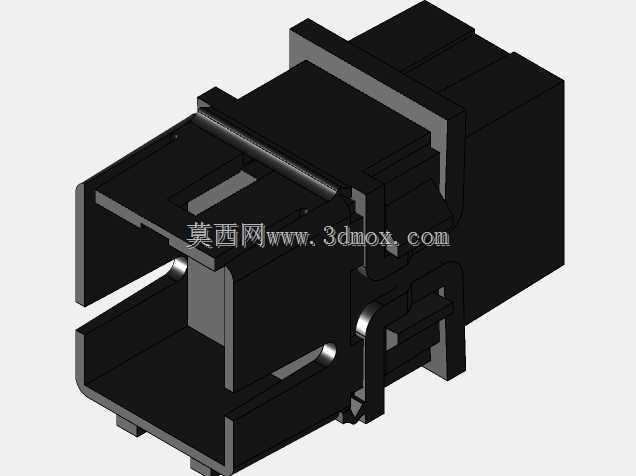

　　这套车载线束对接塑胶连接器的三维结构，围绕整车低压线束在舱内、舱边有限装配空间里的快速插接需求搭建，日常多用于车门线束、仪表板支线、车灯分支、传感器线束等场景的中段对接，把多股导线的端子统一收纳在塑胶壳体内，依靠壳体上的锁止结构保证公母端对插后不会因车辆振动、拉扯出现松脱。从实际装车逻辑看，这类接插件不需要额外工具即可完成对位插合，维修工位排查线路时也能快速断开，避免整段线束拆解，是整车电气架构里用量极大的基础连接件。

　　建模过程中优先还原了壳体的核心装配特征：主体采用一体式注塑成型的黑色塑胶外壳，前端开放的腔体是端子容纳腔，内部预留了对应端子排布的隔筋与导向槽，端子从线束进线侧压接导线后顺着腔道推入，隔筋会把相邻端子完全隔开，避免多针位之间出现碰线、短路风险；壳体外侧伸出的弹性悬臂卡扣是锁止核心，公母端对插到位时卡扣会自动卡入对接壳体的卡槽内，形成明确的到位反馈，拆卸时按压卡扣悬臂即可解锁，悬臂的厚度、弯折行程都在模型里做了写实还原，既保证长期使用下塑胶的弹性余量，也不会因为卡扣过硬导致装配人员插接力过大。

　　壳体中段设计了一圈突出的法兰挡边，这个结构有两个实际作用：一是当连接器需要穿过车身钣金开孔安装时，挡边可以作为轴向定位面，配合配套的橡胶密封圈就能封堵钣金开孔间隙，阻挡雨水、灰尘从穿舱位置进入车内；二是挡边作为壳体的加强筋过渡区，把前后腔体的受力分散开，避免线束侧向拉扯时壳体在根部出现断裂。壳体侧面还做了多道纵向加强筋，沿着插拔力的传递方向布置，既提升了薄壁塑胶壳的整体刚性，也在模具注塑时充当料流辅助通道，减少壳体成型后的翘曲变形。后端的出线腔做了收束结构，线束外的波纹管护套可以套入该段，通过扎带或者护套卡扣固定，让导线出线位置形成柔性过渡，避免车辆行驶中导线反复弯折出现铜丝断裂。

　　外形尺寸方面，整个连接器的轴向长度、腔体宽度都按照多针位车载接插件的常规边界设计，前端插接段的外轮廓尺寸和对接件的内腔形成间隙配合，导向斜面做在插接端的开口边缘，公母端初次对位时即使有少量偏移，也能顺着斜面滑入正确位置，降低生产线工人的盲装难度。安装边界上，法兰挡边的外径大于车身钣金的安装开孔，预留了密封圈的压缩厚度空间，侧面卡扣的外伸高度要计入整车装配的包络里，在仪表板内部、车门内饰板后方这类密集布线区域排布时，需要在卡扣外侧留出手指按压的操作空间，同时避让周边的钣金支架、油管和其他线束，避免装配后卡扣被周边零件长期顶住出现意外解锁。

　　结构细节上，腔体内部的端子限位台也做了完整还原，端子推入后会被限位台卡住，防止导线受拉时端子从腔体内退针；壳体边角全部做了圆角过渡，没有尖锐棱角，既避免装配时割伤工人线束防护层，也减少注塑件的应力集中问题。整个模型把接插件的装配导向、锁止、密封、出线防护所有功能结构都清晰呈现，结构工程师可以直接参考这套结构做车载连接器的选型适配、安装空间校核，也能作为塑胶接插件注塑结构设计的参考案例，核对卡扣行程、加强筋布置、安装定位面的设计合理性。
