汽车四孔线束接插件塑壳结构

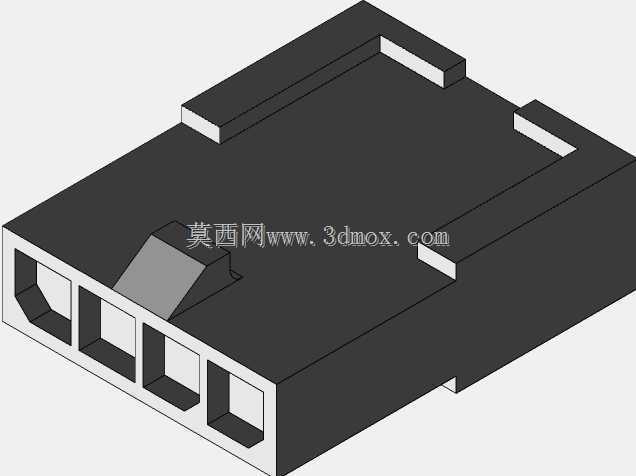

　　这款四腔并排式汽车连接器塑壳，主要用于整车低压线束回路中多路线束的对插衔接，在车门线束、仪表板线束、座舱电器分支、车灯供电支路以及车身附件线束的分段对接场景里十分常见。塑壳本体采用矩形扁平布局，前端沿宽度方向均匀布置四个方形端子插接腔，每个腔体独立容纳一枚压接好导线的母端端子，腔体之间由实体隔筋完全分隔，可避免相邻端子在插拔过程中出现侧向碰触、错位剐蹭，也能在车辆长期振动工况下降低端子间短路风险。

　　从实际装车使用逻辑来看，这类接插件并不承担大电流动力传输，更多面向开关信号、小功率照明、传感器供电、门锁电机、车窗按键等低中负载回路。四路并排的腔位设计，让线束厂在分装支线时可以按回路功能逐孔穿线、压接端子后再装入塑壳，装配工位无需区分复杂角度，顺着腔体导向推入即可听到端子锁止到位的触感。塑壳顶面设置有弹性锁臂结构，公母护套对插后，锁臂会扣入对接件的锁止凸台，在车辆行驶颠簸、发动机舱振动、温度循环变化过程中，防止接插件受线束拉扯出现松脱。

　　建模时首先要把腔体排布的中心间距控制准确，四孔沿壳体长度方向等距分布，孔位间距既要匹配端子金属件的料宽，也要给相邻腔壁保留足够塑料壁厚，避免注塑成型时壁体过薄导致填充不足、脱模后翘曲。壳体外侧多处设置凸起导向筋与防错倒角，对接公壳时只有正确方位才能推入，反向或错位插装会被筋位挡住，从结构上杜绝装配工人在总装线上反插。壳体顶面与侧面的条状凸台，一方面作为插拔时的手持受力位，另一方面也增强扁平壳体的抗弯刚度，减少长条形塑壳在受线束横向拉力时发生的扭转变形。

　　安装边界方面，该塑壳属于线束中段自由对插件，不需要额外螺栓固定在车身支架上，外围仅需预留手指按压锁臂的操作空间，以及公母件对插后的直线退让距离。线束走向布置时，接插件后端要留出导线弯折半径，不能让出线位置紧贴钣金锐边，通常会在护套尾部缠绕胶带或搭配波纹管护套，缓解导线与塑壳出口处的弯折疲劳。壳体外形为低矮扁平块体，适合布置在仪表板内侧、门板内腔、立柱内饰板后方这类空间狭窄、装配视线受限的区域，扁平轮廓可以顺着线束走向贴靠钣金，减少对周边内饰件安装的干涉。

　　结构细节上，每个端子腔内部都设计有端子二次锁止台阶，端子压接导线后从护套尾部送入，弹片卡入台阶后无法向后退出；若需要返修退针，可从前端配合专用退针工具压下端子弹片再抽出导线。腔体入口处做了扩口倒角，自动装配线的端子枪头或人工穿线时，即便端子存在小幅位置偏差，也能顺着倒角滑入腔内，提升产线装配良率。塑壳外轮廓的多处缺口与凸台，还可和周边固定卡扣、扎带定位座配合，让线束总成在运输、上线装配前保持接插件朝向固定，不会在波纹管内自由转动。

　　针对车载环境，塑壳材质通常选用耐温、耐油的尼龙类工程塑料，能够适应座舱内夏季高温暴晒、冬季低温冷脆以及线束周边油污、粉尘侵蚀。模型在结构表达上完整还原了外廓锁臂、腔室隔筋、端部倒角、侧面加强凸台等特征，结构工程师在做整车线束三维布置时，可以直接用它校核接插件与钣金、内饰支架、相邻线束插头之间的安全间隙，也能在工装夹具设计时参照外廓定位面，制作线束分装板的接插件固定位。
