该模块是面向嵌入式原型验证、工业控制前端、小型无人机飞控核心、机器人底层控制节点开发场景设计的核心载板,板载核心为Microchip SmartFusion2系列片上系统,型号为M2S010-VFG400,片内集成12K规模LUT+FF架构的FPGA逻辑资源,同时搭载166MHz主频的硬核Cortex-M3处理器内核,片内自带256KB可执行闪存与80KB高速SRAM资源,可独立完成逻辑采集、协议解析、实时控制的全链路运算,无需额外外挂主控芯片即可完成小型边缘控制节点的全部功能。
从结构设计层面看,模块采用标准双列直插排针引出方案,排针间距严格遵循2.54mm通用面包板与洞洞板安装孔距规范,整体板身宽度控制在标准DIP-40封装尺寸区间内,可直接插装在通用面包板上完成快速原型搭建,无需额外设计转接载板;板身一端集成标准USB Type-C接口,兼顾供电与串口调试功能,接口边缘做了圆角避让处理,避免插接线缆时与周边排针器件产生干涉。板上核心主芯片采用QFP封装居中布局,周边配套的电源去耦电容全部就近布置在芯片电源引脚周边,走线长度控制在2mm以内,最大限度降低电源回路纹波对FPGA高速逻辑运行的干扰;板载8MB SDRAM存储芯片布置在主芯片侧边,等长走线控制偏差在5mil以内,保证高速存储总线的信号完整性。
模块顶部预留了标准排针扩展接口,可直接插接配套的无线通信子卡、传感器扩展子卡,排针高度统一选用11mm规格插针,保证子卡插接后整体堆叠高度不超过15mm,适配小型化设备内部紧凑的安装空间。板身四角预留了M2规格安装孔,孔位周边做了露铜接地处理,可通过铜柱直接固定在设备金属壳体上,同时实现板卡接地与结构固定双重作用,安装孔中心距经过精准核算,可兼容市面上通用的FPGA开发板固定支架尺寸。
从实际使用场景来看,该模块可直接作为小型工业传感器的采集核心,通过FPGA逻辑端直接对接高速ADC、编码器差分信号,无需额外添加电平转换芯片,硬核Cortex-M3内核可完成采集数据的预处理与协议封装,通过板载USB或者扩展的无线模块将数据上传至上位机;在小型无人机应用场景中,该模块可同时完成电调信号输出、陀螺仪数据采集、遥控信号解析的多重任务,FPGA端的并行逻辑可保证多路PWM信号输出的精度偏差控制在1us以内,满足飞控系统的实时性要求;在教学与原型验证场景中,该模块的双列直插结构可快速搭建验证电路,无需等待定制PCB打样即可完成算法与逻辑的功能验证,大幅缩短前期开发周期。
板上电源部分采用多级稳压方案,USB输入的5V电源经过第一级DC-DC降压至3.3V为IO口供电,再经过LDO稳压至1.2V为FPGA核心供电,稳压芯片全部布置在板边靠近USB接口的位置,散热路径直接延伸至板边铺铜区域,长时间满负荷运行时核心芯片温升控制在合理区间,无需额外加装散热片即可稳定工作。板上的状态指示灯全部布置在板边侧方,插装在面包板上时依然可以清晰观察电源状态、运行状态与通信状态,不会被周边接线遮挡;复位按键采用侧贴轻触开关,布置在板身侧边,无需拔出模块即可完成复位操作,按键行程适中,不会因为运输震动产生误触发。

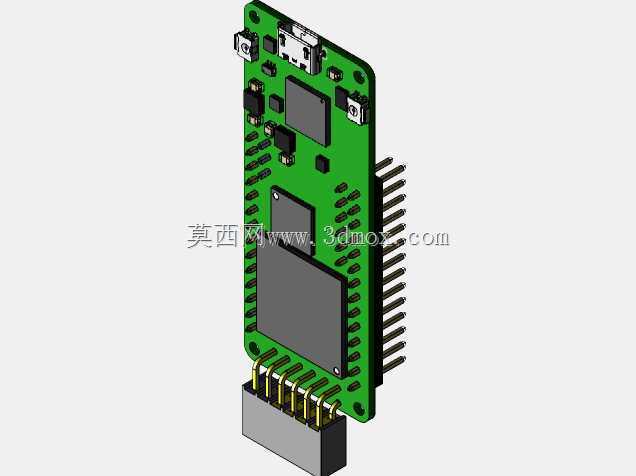

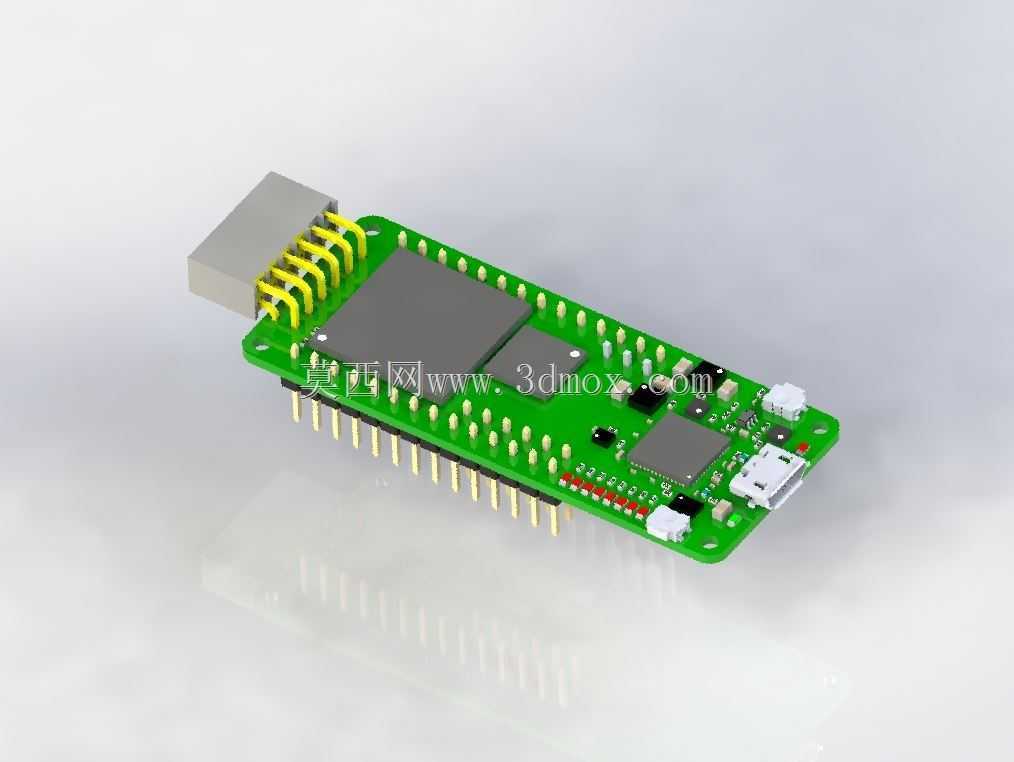

建模过程中完整还原了板上所有器件的实际外形与安装位置,包括排针的针脚长度、USB接口的插接深度、主芯片的封装高度、周边阻容元件的实际尺寸,所有结构件的干涉间隙都按照实际生产工艺要求做了预留,排针与板身的配合间隙、接口与板边的距离都完全参照实际实物尺寸还原,可直接用于设备结构设计中的装配干涉检查、安装空间预留校核,也可用于教学演示场景中的硬件结构展示,帮助开发者直观理解板卡的布局逻辑与安装边界。
