四孔汽车线束接插件塑壳结构

　　该塑壳件面向整车低压线束的对接场景，常见于发动机舱外围附件、车身电器支路、车灯供电回路以及试制台架的快速接线部位。它的核心作用不是承载机械载荷，而是在多根导线与对配插头之间建立稳定的绝缘隔离、端子定位和防误插约束，使压接后的金属端子在振动、温度循环和轻微拉扯条件下仍保持可靠接触。

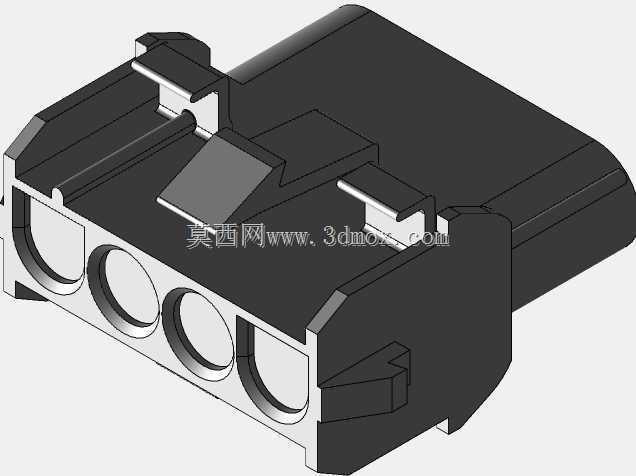

　　从结构上看，壳体前端布置四个圆形插孔通道，孔位沿同一方向并列排布，通道内壁承担端子导向和径向限位功能。端子装入后依靠塑壳内部的锁止台阶防止后退，外侧再通过楔形锁片或二次锁结构压紧，避免维修插拔、线束拖拽时端子从壳体内松脱。对于汽车电气系统而言，这类细节直接关系到接触电阻稳定性；若端子退针，轻则信号中断，重则供电回路虚接发热。

　　壳体顶部设置弹性悬臂卡扣，用于与对配连接器或安装支架扣合。卡扣根部保留了变形空间，装配时悬臂向下挠曲，到位后回弹卡入对方卡槽，形成明确的装配手感。卡扣两侧的加强筋并非装饰特征，而是控制悬臂应力分布的关键：筋条过薄会导致多次插拔后疲劳断裂，筋条过厚又会使插合力增大，工人在线束总装时难以确认是否完全锁合。建模时需要把卡扣根部圆角、拔模斜度和扣合量一起考虑，不能只按外观块面处理。

　　侧面和顶部的凸台、凹槽主要承担防错、导向和补强作用。对接过程中，外侧轮廓先进入对插件导向区域，纠正一定范围内的位置偏差；随后孔位通道与对插端子逐步对齐，最后由卡扣完成锁止。相邻孔位之间的隔栏可降低相邻极间短路风险，也能在端子插入时减少偏摆。壳体边缘的增厚区域用于提高整体刚性，避免线束捆扎后壳体翘曲，导致密封面或对接面出现间隙。

　　设计这类零件时，首先要服从线束布置边界。连接器通常安装在车架孔位、支架卡槽或设备壳体附近，周围需要预留手指插拔空间、线束弯曲半径和扎带固定位置。若布置在发动机舱，还要与高温部件、锐边钣金和运动件保持距离；若布置在车门、仪表板等区域，则要关注装配路径是否允许工人盲插，以及维修拆卸时工具能否触及卡扣。

　　外形尺寸方面，四孔并列布局决定了壳体宽度方向的基本尺寸，孔径与所选端子规格相匹配，孔间距需满足端子壁厚、绝缘隔栏和塑壳成型强度的共同要求。长度方向则由端子插入深度、尾部导线出线空间、卡扣行程和对配插入深度共同决定。高度方向不能只测量本体最高点，还应把顶部弹性卡扣的自由状态高度、压下状态高度以及尾部导线压接后的鼓包区域纳入包络。

　　安装边界上，前端对接面需要与对插件保持平行，侧向预留卡扣张开和回弹空间，尾部不能与邻近线束、波纹管或支架发生干涉。若采用面板安装方式，壳体两侧的挂耳或卡槽要与支架开孔尺寸匹配，并考虑装配公差累积；若采用悬空线束对接，则应在临近位置设置固定点，降低车辆振动在连接器根部形成的反复弯折。

　　从注塑成型角度看，壳体具有典型的薄壁、深腔和多筋特征。外壁需要均匀拔模，孔腔内部要考虑型芯抽拔方向，卡扣悬臂下方要预留模具成型空间。壁厚突变会造成缩痕和内应力，尤其在卡扣根部、孔位隔栏和外凸加强筋交汇处，更应通过圆角过渡和局部壁厚调整来改善填充。三维建模时，装配间隙、锁止量、端子防退槽和导向斜面都应参数化表达，便于后续更换孔位数或调整端子规格时快速派生。

　　实际选型中，该结构适合中等电流、多回路的低压连接场合。工程人员核对的重点不在外观，而在于孔位定义、端子系列、锁止方式、插拔力、保持力以及与周边件的干涉关系。把这些边界在数模中完整表达，才能让线束设计、模具开发和整车装配在同一结构基准上推进。
