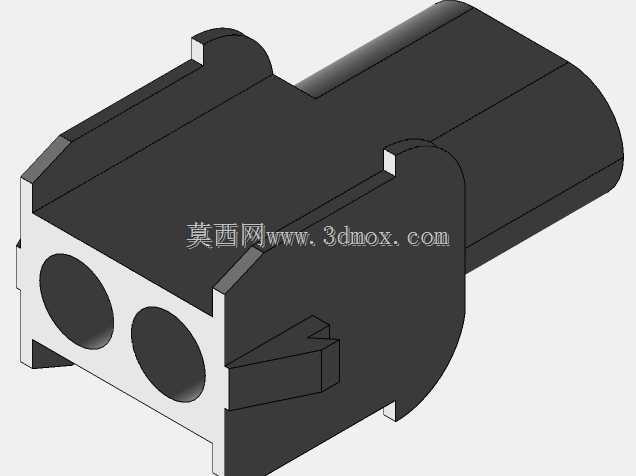

这款双孔接插件壳体面向整车低压线束回路的对接场景,常见于车灯、传感器、执行器、座舱小功率电器以及机舱附属电气支路的末端连接位置。结构采用卧式两腔布局,前端设置两个圆形端子容纳孔,后端延伸出线束穿入与密封配合的筒段,整体轮廓兼顾插合导向、防误插定位、锁止挂接和线束出线弯折保护,属于汽车电气连接系统里非常典型的两路线缆汇接部件。
从实际装配逻辑看,端子从壳体尾部腔道压入,导线经后端筒腔引出,前端圆孔用于与对配端护套或针座形成插合。两个孔位并列布置,孔壁保留足够壁厚,能够在端子插入后提供径向约束,减少端子在振动工况下的偏摆。壳体外侧的凸耳、台阶和侧向卡爪并非装饰特征,而是承担装配定位与锁止功能:上部凸起可与对插件锁扣或次级锁片配合,侧面楔形卡接结构在护套推入对配端后产生卡扣阻力,防止车辆运行中因颠簸、热胀冷缩或线束牵拉导致松脱。
建模时需要重点处理内腔与外轮廓之间的壁厚过渡。接插件多采用注塑成型,外壳转角处不宜出现尖锐突变,否则模具填充时容易产生流动迟滞,脱模后也可能在应力集中位置出现裂纹。图中壳体在主方块与尾部圆筒相接处采用连续过渡,侧边加强筋与卡扣根部保留圆角,这些细节直接影响成型质量和插拔寿命。前端面两个圆孔周围的实体边框承担插合时的接触载荷,边框厚度不能过薄;尾部圆筒则需要与橡胶密封圈、波纹管或线束胶带缠绕区域匹配,因此直径变化段通常设计成阶梯状,以便密封件落座并限制其轴向位移。
安装边界方面,这类护套并不依赖螺栓固定,而是通过对插件之间的锁止结构完成定位,因此外部包络尺寸要重点校核插拔手空间、周边线束弯曲半径以及相邻部件间隙。前端插接面需要保留对配方向的直线装配行程,侧面锁爪附近要预留弹性变形空间,不能被线束支架、钣金翻边或其他护套顶住。尾部出线方向与主体轴线基本一致,适合线束沿轴向延伸的布置;若在机舱内使用,还应结合线束固定卡点位评估导线重力对插接面的弯矩影响,避免长期侧向拉扯使密封面张开。
防错设计在两孔连接器中同样关键。虽然孔位数量少,但不同线径、端子规格和极性回路不能混插,壳体外形上的非对称凸台、侧边缺口和顶部锁止方位共同构成机械防错。三维结构检查时,应沿插合方向做对配干涉分析,确认卡扣导入角能够顺利滑入对方锁面,同时保证完全锁止后卡爪有足够咬合量。端子腔内部还需考虑端子二次锁止片的安装空间,若模型用于后续详细设计,应在腔体侧壁预留锁片槽位,并核对端子到位后的肩部抵靠面。
从使用环境看,车辆机舱内的接插件会经历温度循环、油污、泥水飞溅和持续振动,因此壳体外形不仅要满足插拔,还要为密封圈提供稳定压缩区域。尾部筒段的圆柱面直径、台阶宽度和端面平整度都会影响防水性能;前端孔腔与端子之间的间隙则需兼顾插入力和保持力。过于宽松会造成端子晃动和密封失效,过紧又会增加装配难度并可能顶弯端子。
该结构适合在整车线束布置、电器件接口选型、插接件逆向建模及注塑结构评审中作为参考。建模过程中可围绕前端孔距、外壳宽度、尾部筒径、锁爪高度和卡扣行程建立关键参数,便于后续调整孔位数量、端子规格或适配不同线径。对结构工程师而言,真正需要关注的不是单一外观形状,而是插合导向、端子保持、密封压接、锁止强度和安装空间之间的平衡;这些特征共同决定了接插件在量产装配和整车寿命周期内的可靠性。
