月面单臂充气式轻型起吊作业装置

　　这套三维结构方案面向地外天体表面的短时辅助起吊与载荷转运场景，核心构型由着陆器主体、四组着陆缓冲支腿、单根大弧度充气主臂、立式充气支撑柱、末端吊钩组件以及地面锚定垫组成。从结构工程师视角看，它并不是常规地面车间里的刚性桁架吊机，而是一套把发射体积、展开可靠性、低重力承载和现场快速部署放在同等位置的轻型作业系统。

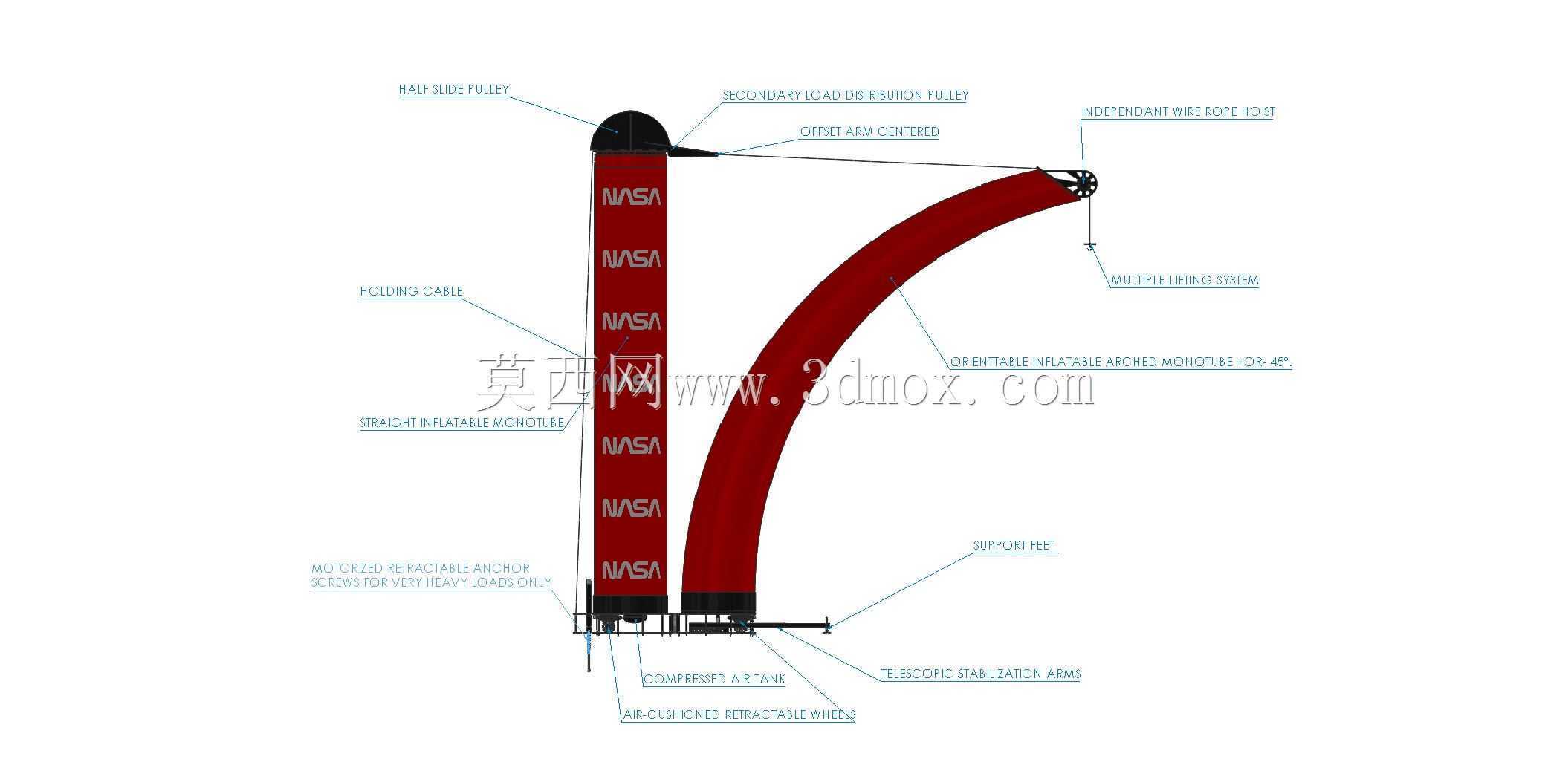

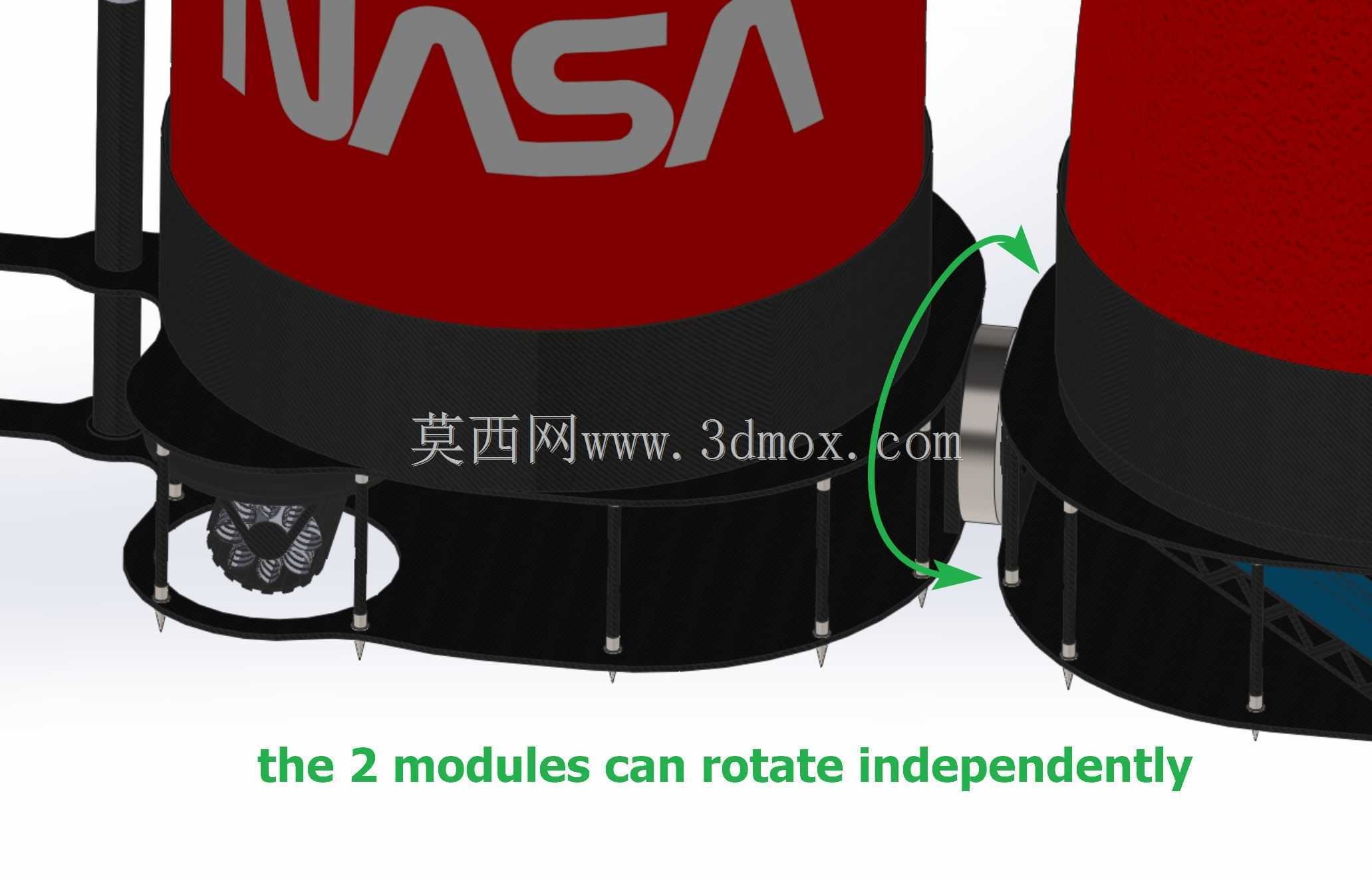

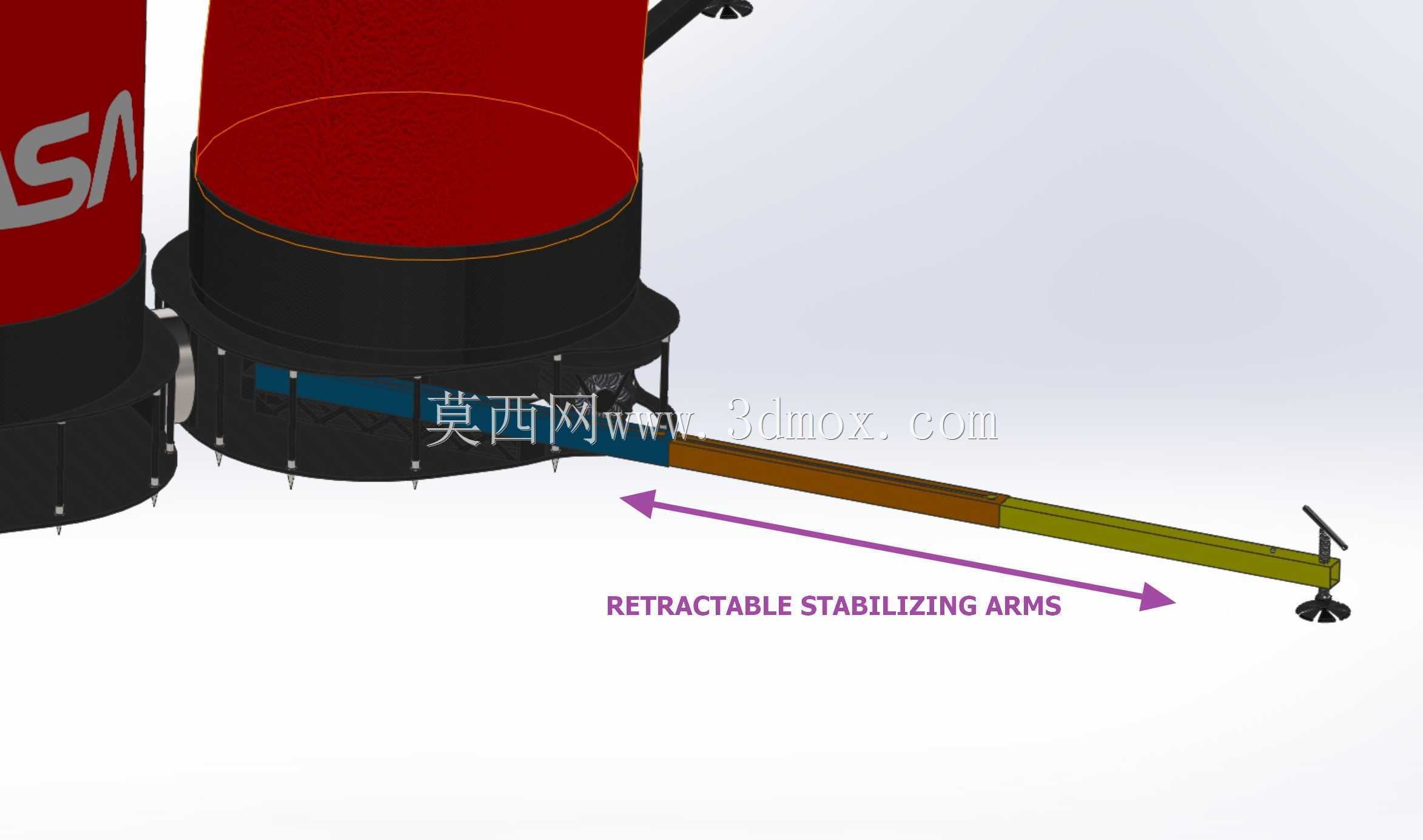

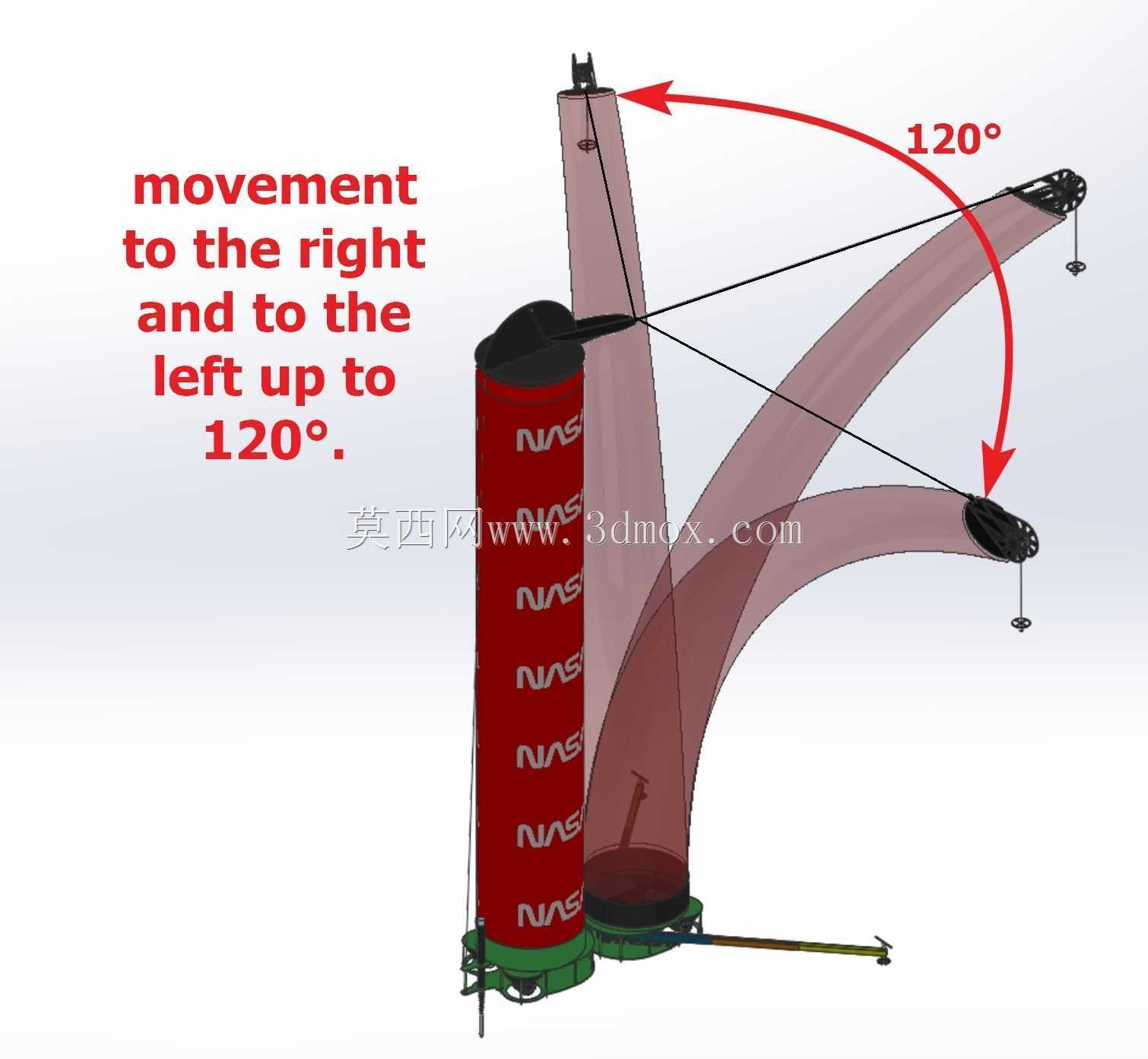

　　装置的使用边界很明确：在月面或低重力试验环境中，载荷不会像地面重型吊装那样长期悬挂，作业对象多为舱外设备、补给件、探测仪器或需要短距离移位的模块化组件。单臂布置避免了多平台协同和复杂三角测量，操作员只需引导推车完成初步定位，随后由充气管路建立主承力路径。主臂从着陆器附近向上弯出，再越过作业区域形成悬吊钩点；立式支撑柱位于臂根外侧，配合拉索和锚定件约束臂体根部的侧向位移。这样的布局使钩点能够覆盖着陆器周边扇形区域，臂端在水平面内具备约120°的作业范围，适合在不移动着陆器主体的情况下完成周边取放。

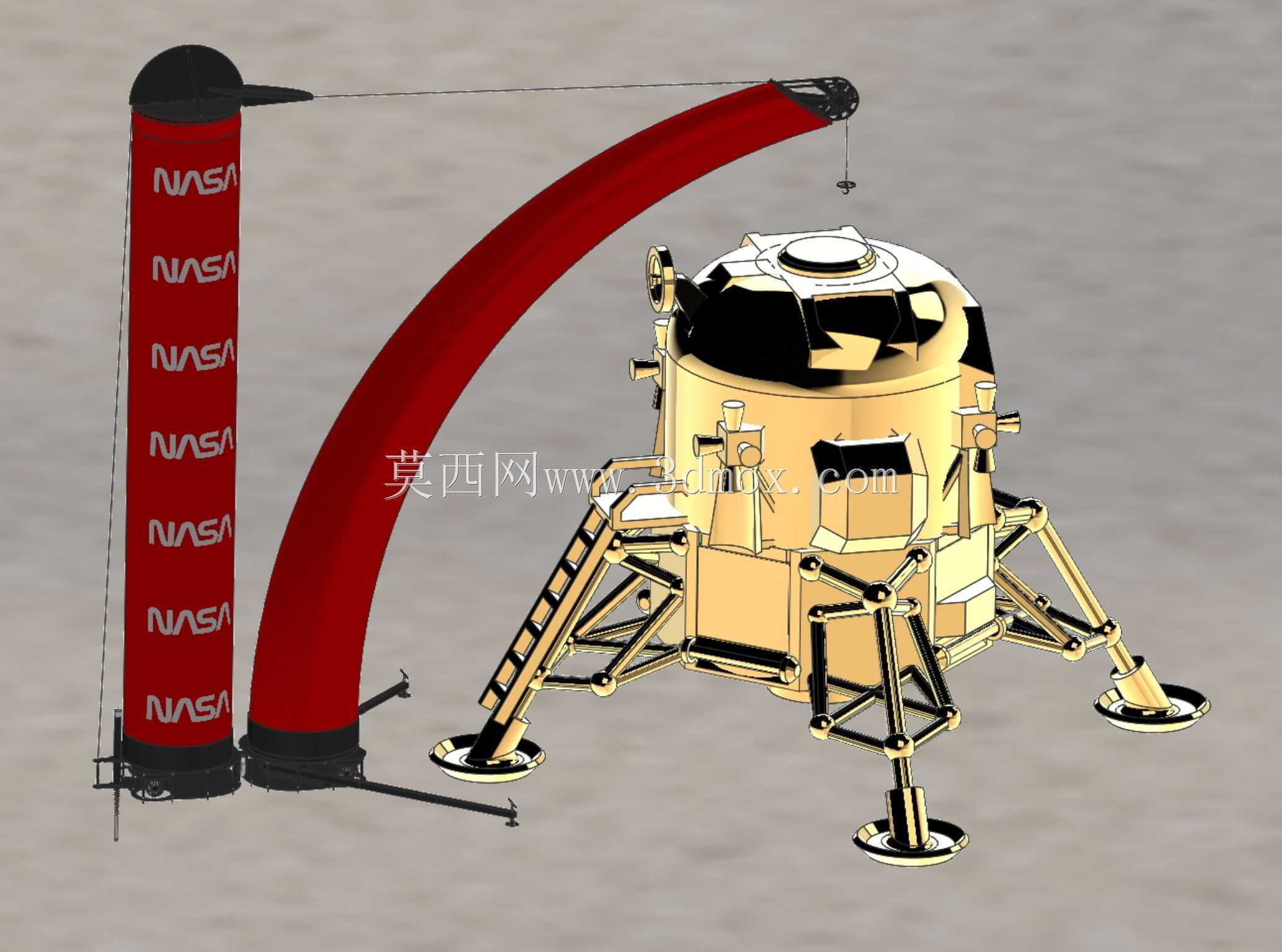

　　外形与安装边界方面，折叠状态下，主臂和支撑柱都可作为柔性卷绕件收纳，拆卸套件的总体积控制在约1立方米量级，便于随舱携带。展开后，支撑柱竖直立于月面垫件上，主臂呈大曲率拱形跨过作业区，末端吊钩位于弧臂顶端下方；着陆器四条支腿向外展开，足垫提供承压面，整机轮廓在高度和横向跨度上都要避开舱体通道、太阳翼展开区以及通信天线的运动包络。建模时需要特别检查三类干涉：一是充气臂弯曲后与着陆器上部设备的最小间隙，二是吊钩起升绳索在不同摆角下与臂体表面的擦碰，三是支腿足垫与锚定垫、地面线缆之间的铺设冲突。

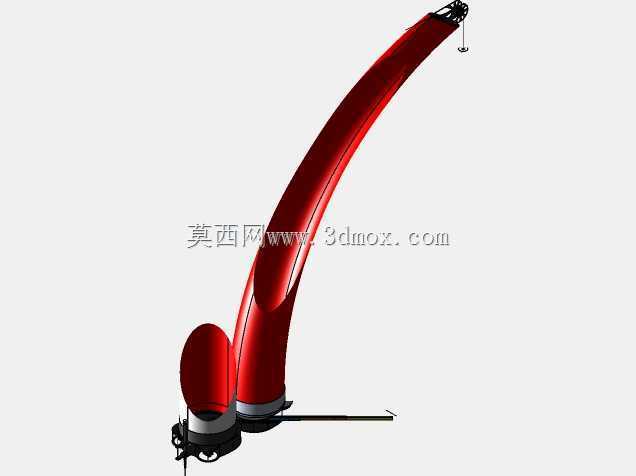

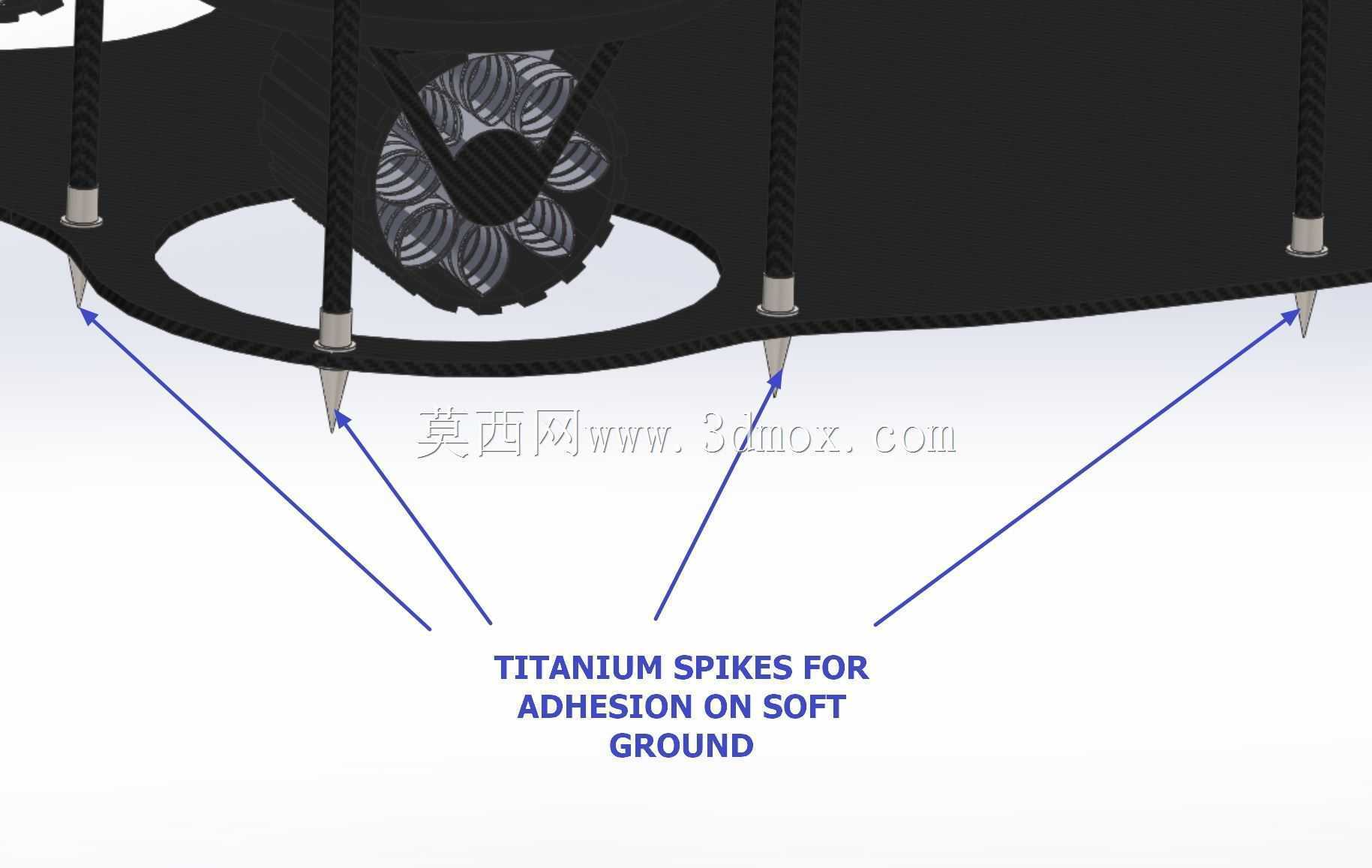

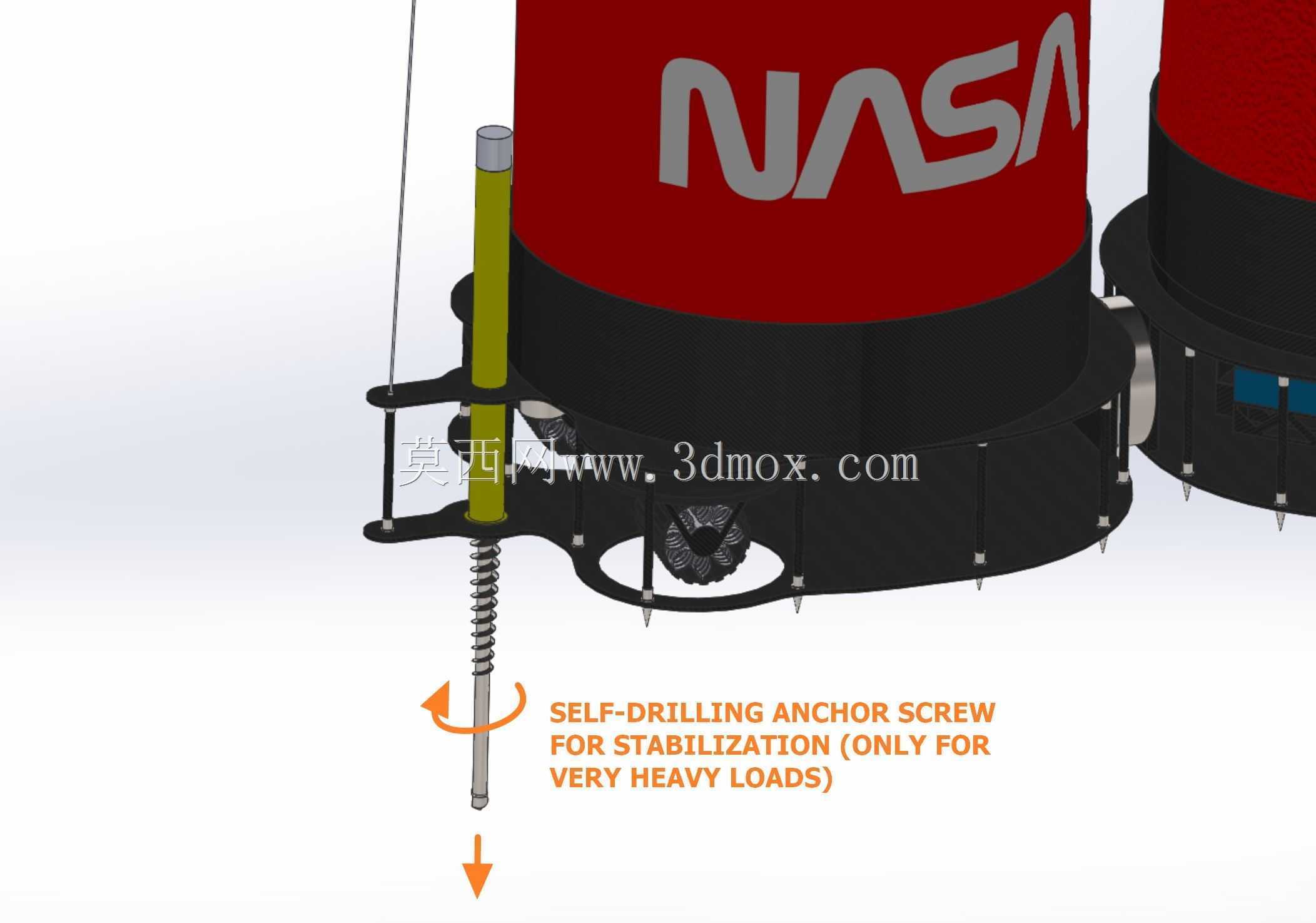

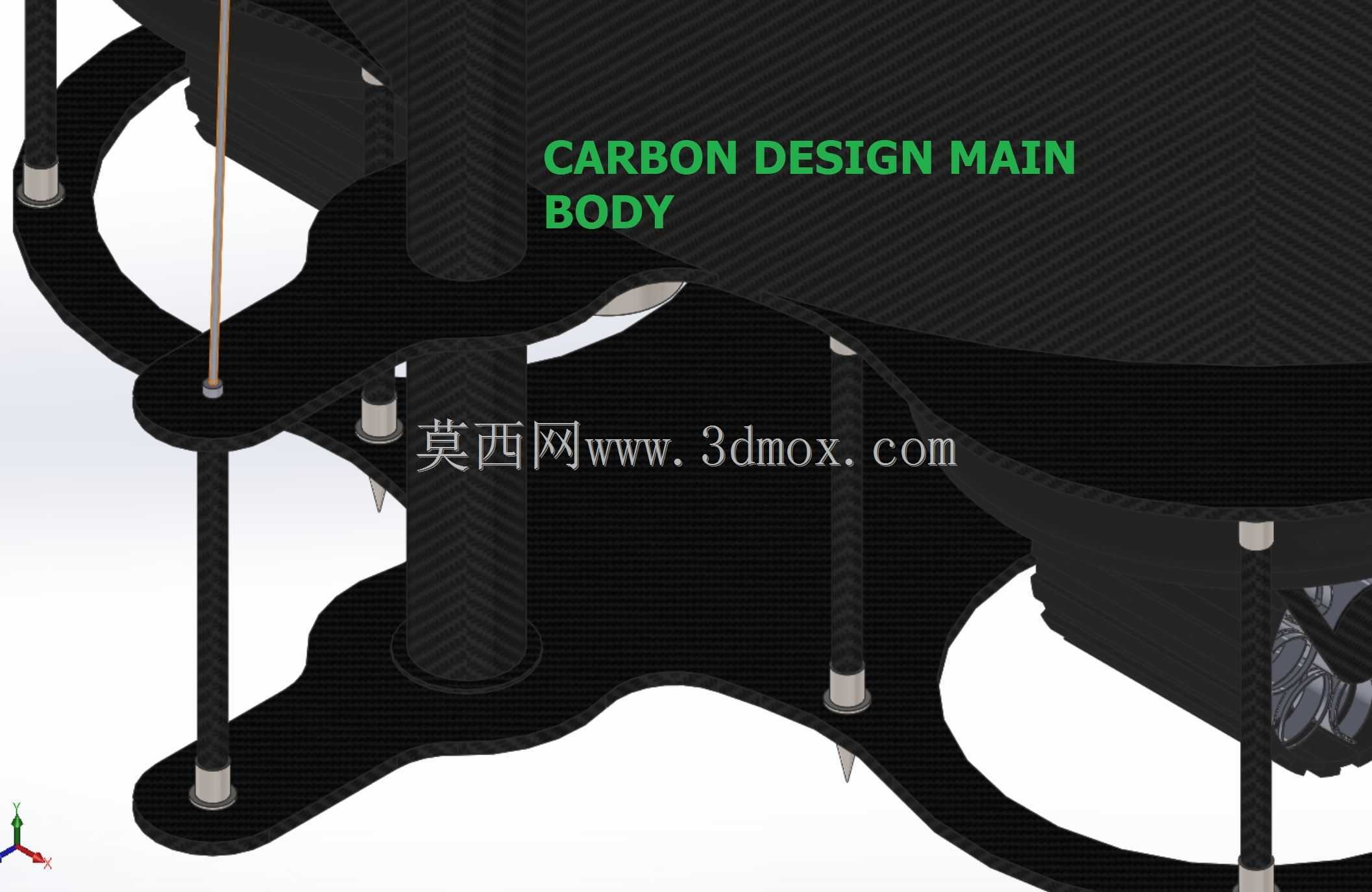

　　承力思路上，主臂内部充压后形成薄壁梁效应，材料体系以柔性高强织物和凯夫拉纤维为主，关键接头采用钛合金或轻质金属嵌件，气垫与密封部位使用耐磨柔性材料。充气管不是单纯的“软柱子”，它依靠内压维持截面形状，再通过织物铺层方向承受拉伸载荷；弯曲单管允许吊钩下方的负载在一定范围内沉放到地面，降低对位难度。对于较重载荷，方案预留了自钻锚定螺钉接口，可把支撑柱底部和臂根牵引点固定到月壤或模拟地面，从而抵消起吊时产生的水平分力和倾覆趋势。

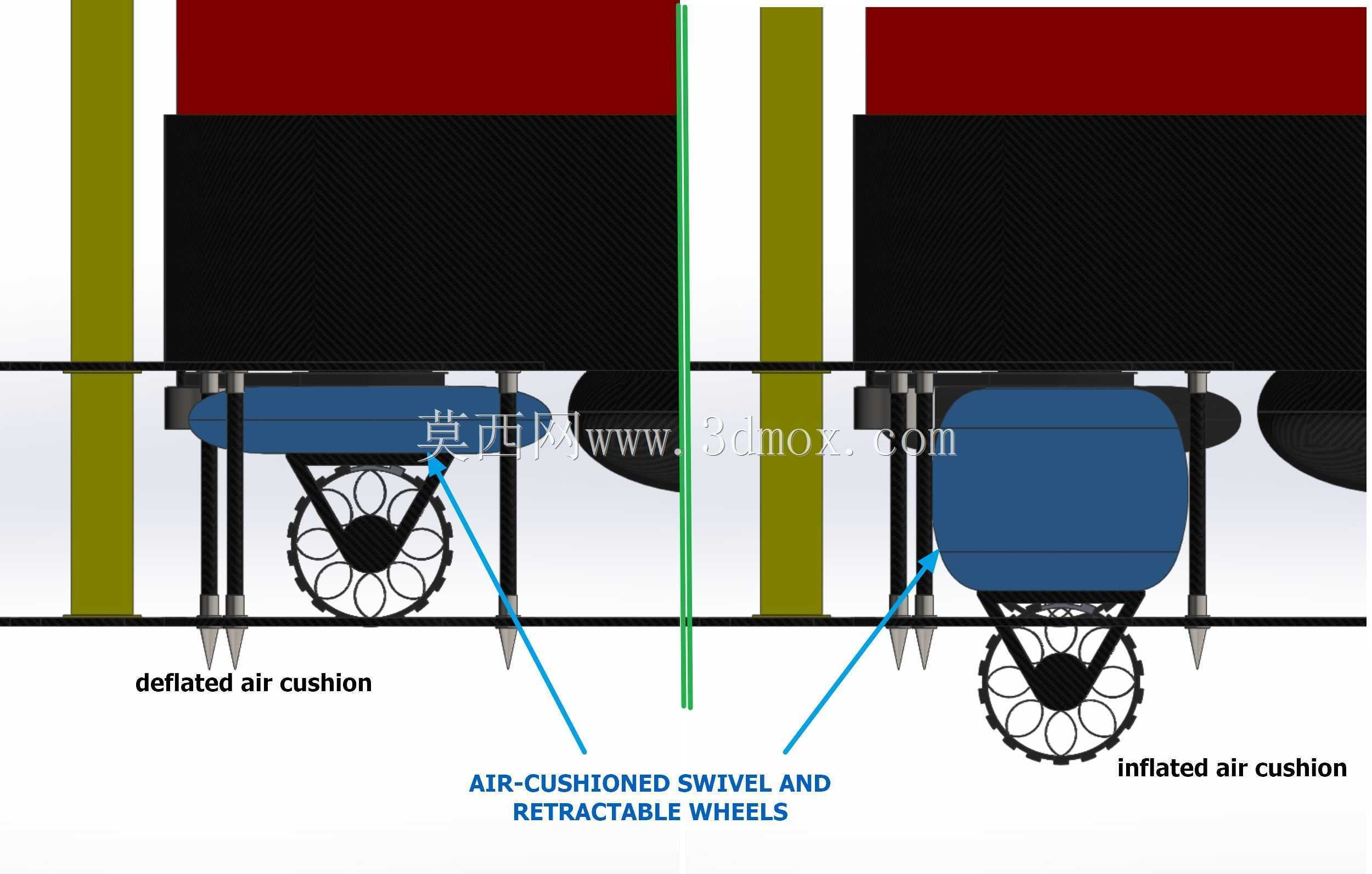

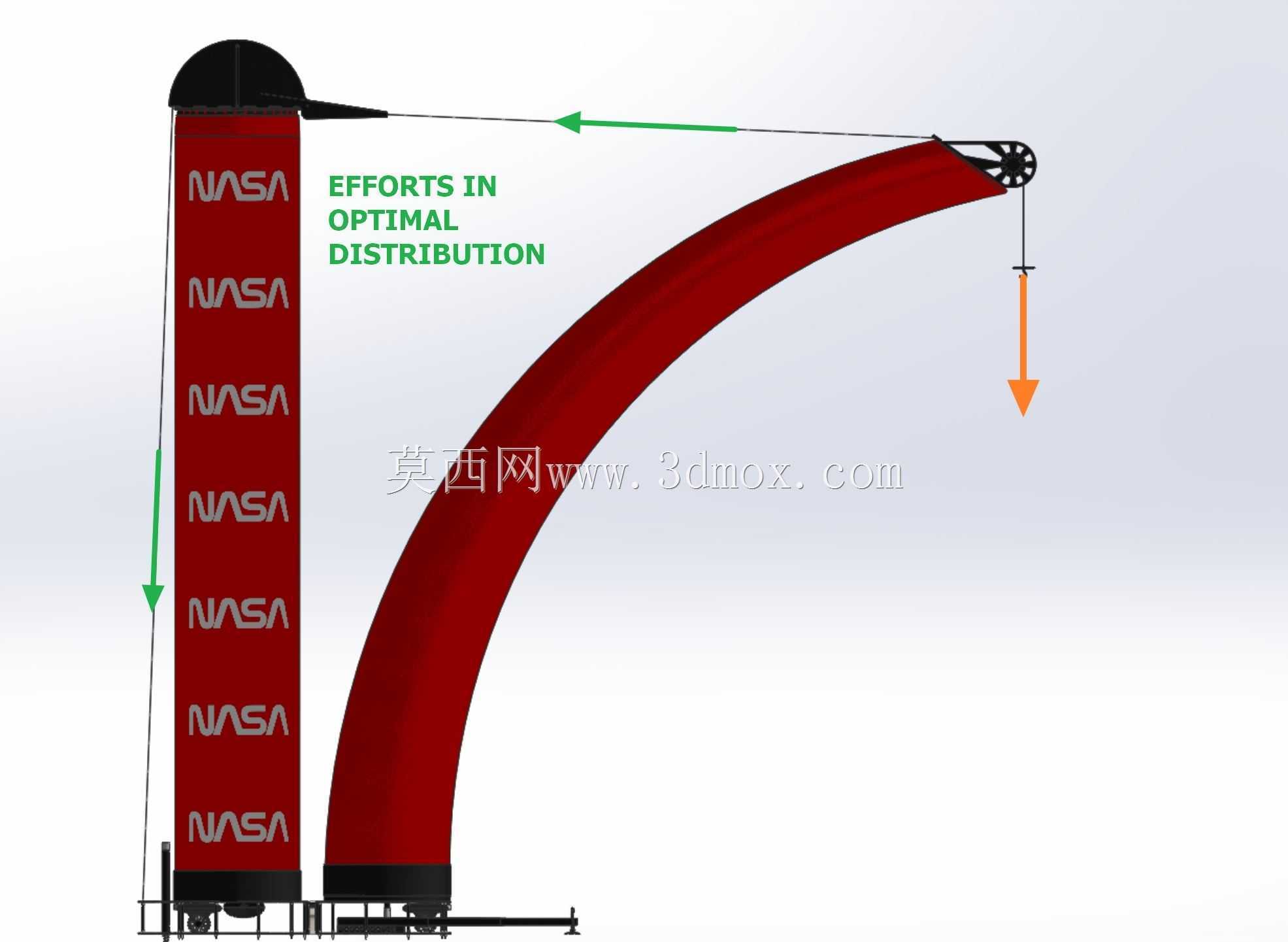

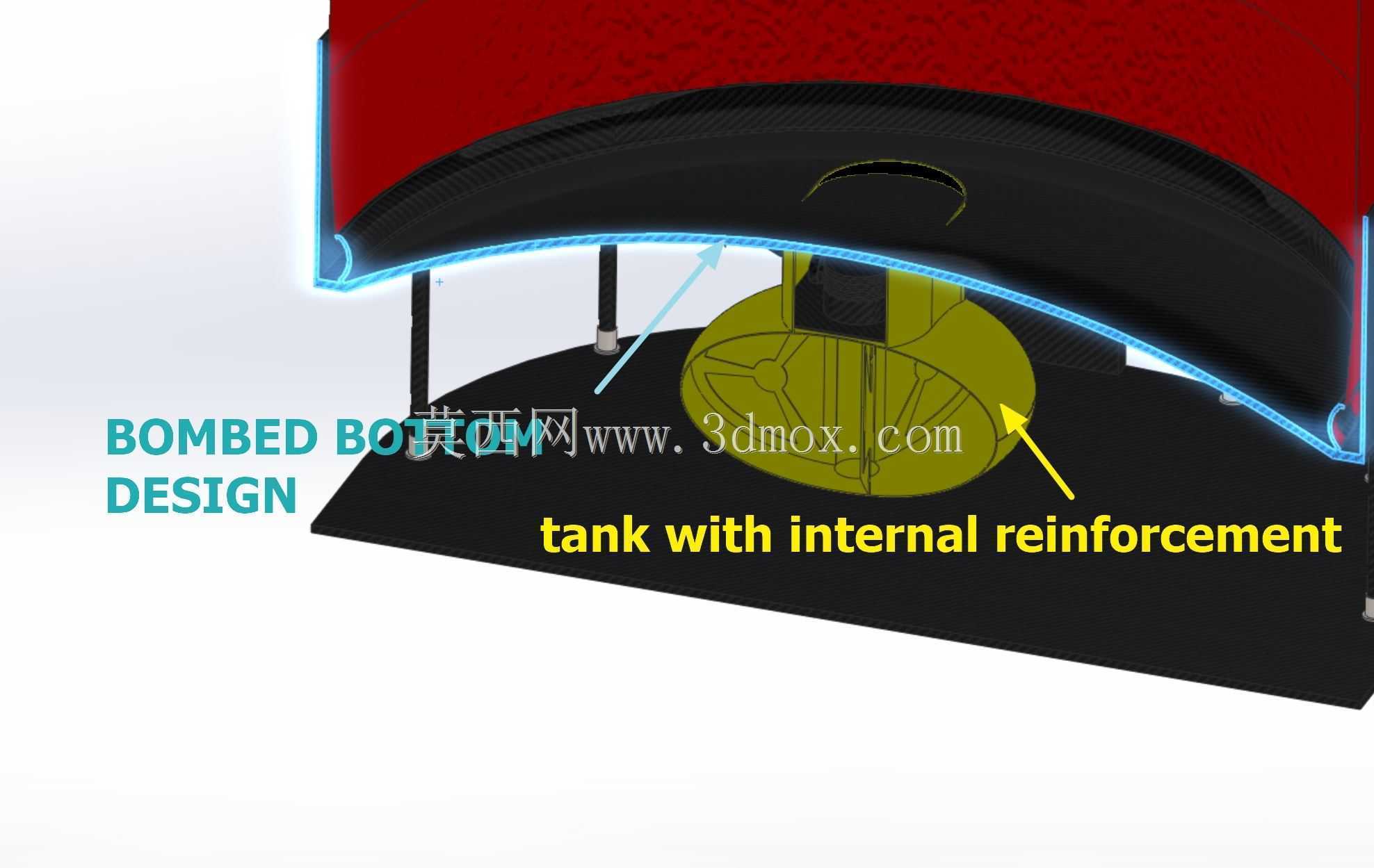

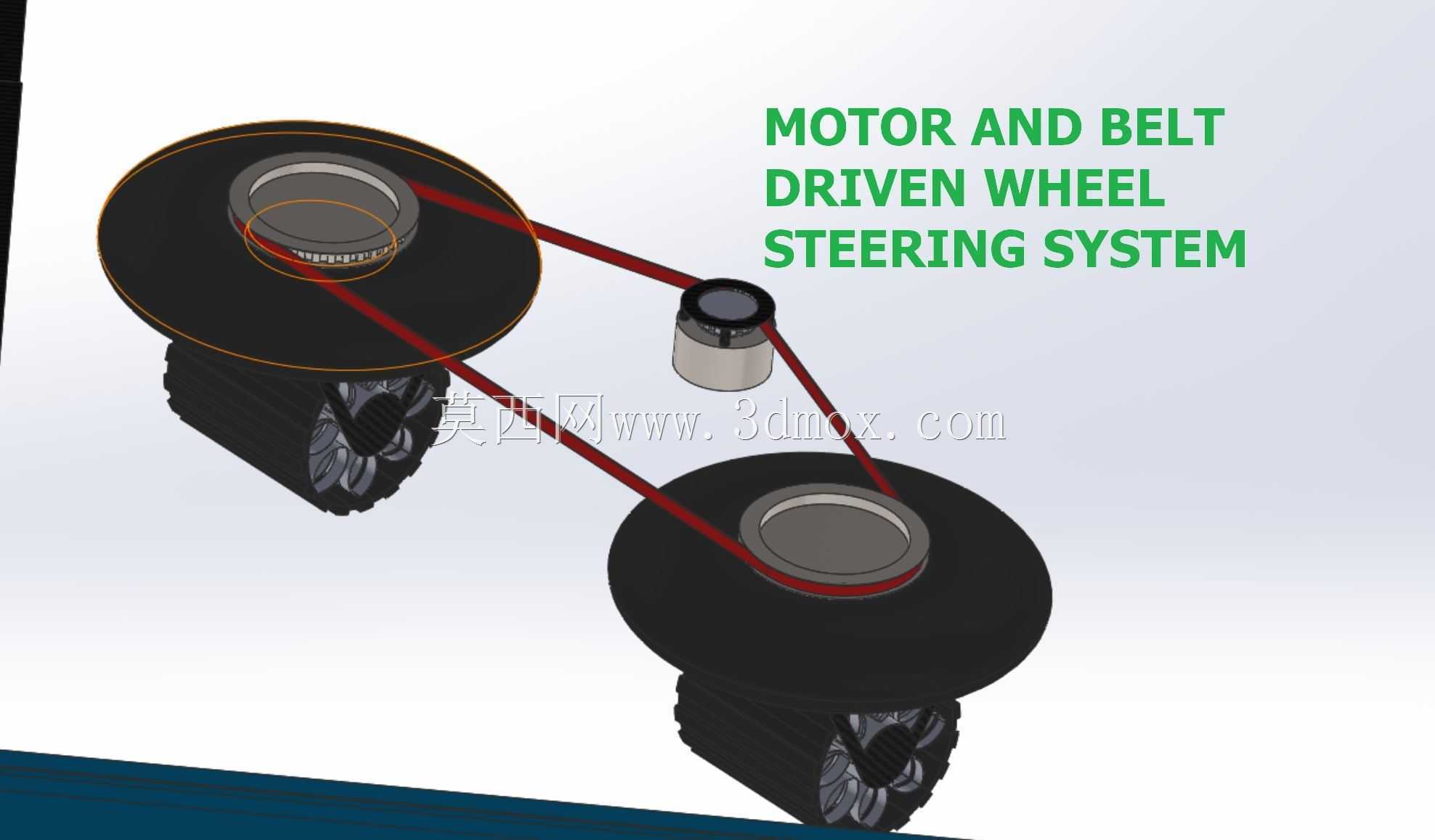

　　动力与供能路径也围绕轻量化展开。空气压缩机除了给主臂和支撑柱充气，还可为伸缩轮的气动悬架供气；压缩空气储存在罐体中，在部署过程中按需释放到垫件和管路内。驱动伸缩轮的电机由电池组供电，电池可通过太阳能电池板充电，也可在到达现场后通过临时外部电源补能。主缆的张紧动作随充气过程逐步建立，不需要大量人工拼装刚性节段，因此展开速度快，人员操作步骤少。多数负载并不直接挂在纤细末端，而是通过合理布置的吊索把力传递到主充气管上的加强区域，这一点在结构细化时必须与吊点夹具同步设计。

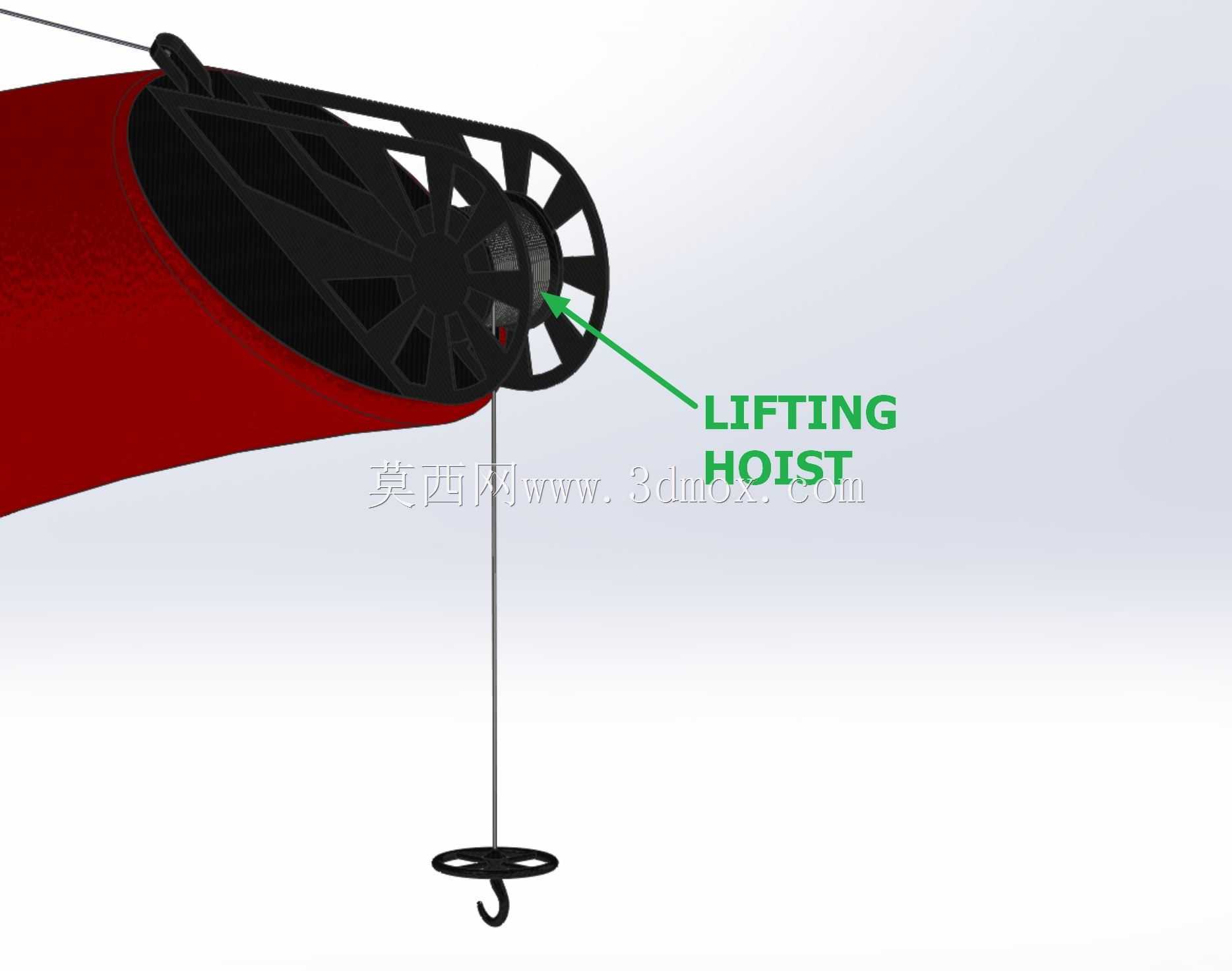

　　从三维建模角度看，该装置适合采用“刚性骨架+柔性外观+机构运动包络”的方式表达：着陆器舱体、支腿桁架、足垫、梯子、吊钩和锚定件按实体零件建模；充气臂与支撑柱用扫掠曲面表达展开弧线，并单独建立折叠卷收状态；绳索、拉索和电缆用曲线或细实体表示，重点检查张紧后的空间路径。支腿桁架采用多杆交叉结构，足垫为圆盘形承压件，能够在软质地面上分散载荷；梯子连接舱体与地面，兼顾人员登临和设备维护。主臂末端设置小型滑轮与吊钩，钩点下方保留安全余量，防止载荷在摆动时触碰臂体。

　　实际应用中，这套装置的价值不在于追求大吨位，而在于在运输质量、折叠体积和作业能力之间取得平衡。它把传统起重机的大臂、卷扬和配重转化为充气承力构件、锚定系统和低重力环境下的轻量化吊点，适合航天任务前期的舱外辅助作业、工程样机验证以及低重力吊装流程演练。结构设计人员在复核时，应重点关注充压臂的屈曲边界、锚点拔出力、足垫沉降、吊索夹角、末端摆动半径和展开顺序，而不是只按静态外形判断吊装能力。
