皮带辊支撑座结构设计

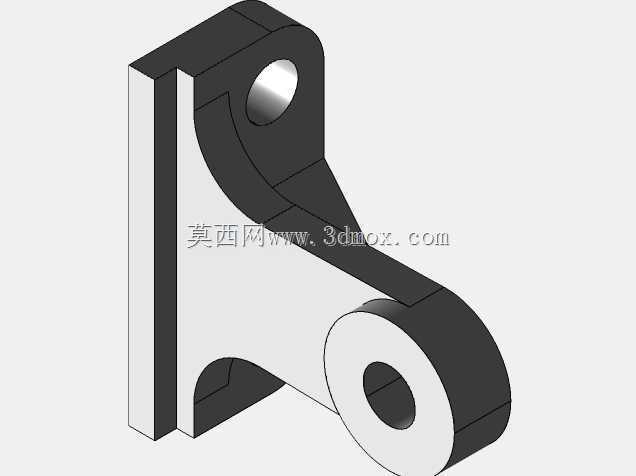

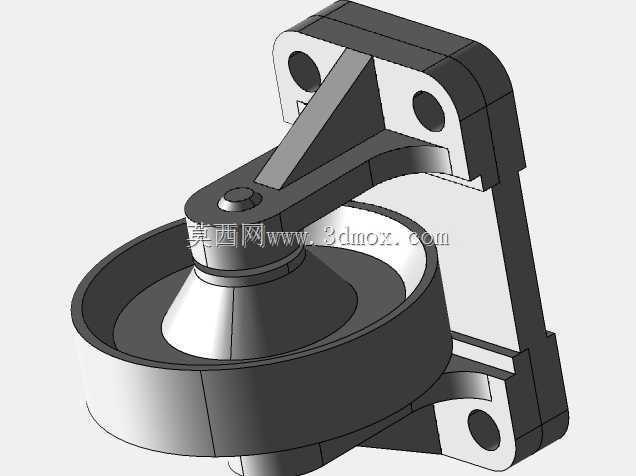

　　皮带辊支撑座在带式输送、张紧导向以及各类辊轮传动系统中承担着定位与承力的双重作用，其结构合理性直接关系到辊轴运转的稳定性与整机的维护便利性。该支撑件整体采用一体式铸造型腔思路构建，上部为带双安装孔的固定法兰面，下部延伸出环抱辊轴端部的轴承容纳腔，中部通过斜向加强筋将两处受力区域刚性连接，形成一个受力路径清晰的悬臂支撑结构。

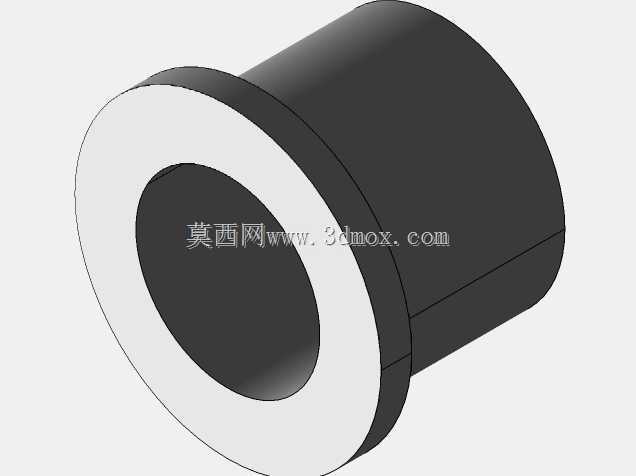

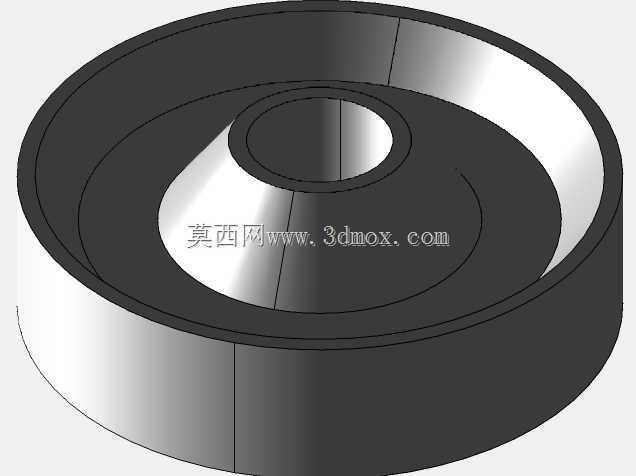

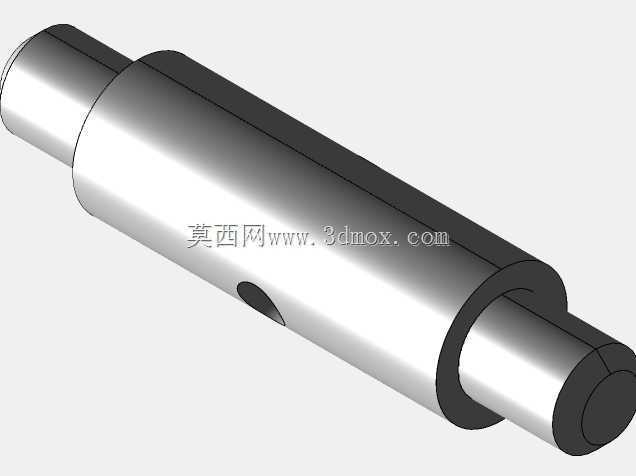

　　从实际工况出发，这类支撑件常见于输送线末端张紧轮、皮带导向辊以及小型传动带轮的端部固定。工作时，皮带运行产生的径向载荷通过辊轴传递到支撑座下部的轴承位，再经由中部筋板分散到上部的安装法兰，最终由紧固件锁附在设备机架立板上。上部法兰开设的两个通孔用于穿入螺栓，孔位间距与机架预设安装孔对应，保证支撑座在受侧向拉力时不会发生偏转。下部圆筒形腔体用于容纳轴承或轴套，内孔与辊轴端部形成回转配合，腔体端面的台阶面可对轴承外圈进行轴向限位，防止辊轴在皮带张紧力作用下产生窜动。

　　结构设计上，中部斜置筋板并非简单加厚处理，而是顺着载荷传递方向布置：从轴承腔外侧斜向上延伸至法兰根部，使筋板主平面与皮带拉力方向大致重合，这样在承受皮带张紧产生的弯矩时，筋板主要承受压应力而非弯曲应力，材料利用效率更高。筋板与法兰、圆筒的交接处均做了圆角过渡，避免应力集中在尖角位置，这对于铸件或焊接件而言尤为关键——交变载荷下尖角往往是裂纹萌生的起点。法兰面与圆筒轴线之间保持严格的垂直关系，建模时通过基准面约束保证，否则辊轴装入后会出现别劲、轴承发热偏磨的问题。

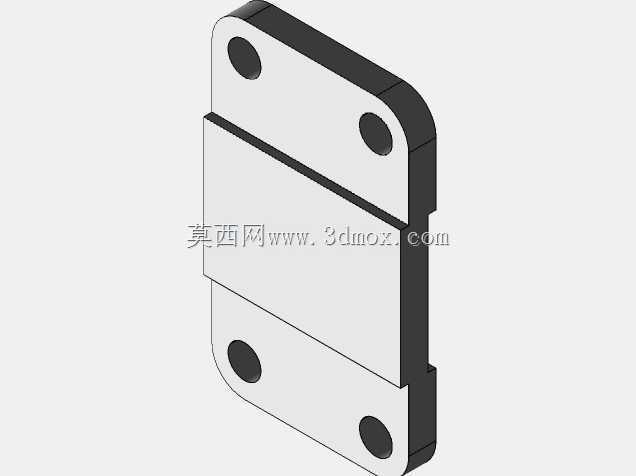

　　外形尺寸方面，支撑座整体呈L形悬臂布局，上部法兰宽度方向覆盖两个安装孔，孔中心距根据机架标准孔位设定；下部圆筒外径略大于轴承外径，壁厚按铸造工艺取均匀值，圆筒轴向长度需保证轴承有足够的支撑跨距，跨距过小会降低辊轴的抗弯刚度。安装边界上，法兰背面为贴合机架的定位基准面，要求平面度控制在合理范围内；圆筒下端面与皮带轮端面之间预留间隙，避免运转时发生摩擦干涉。模型中各孔位、倒角、拔模斜度均按铸造件工艺要求处理，法兰孔做沉台或锪平以保证螺栓头贴合。

　　在三维建模过程中，先建立法兰安装面与轴承孔轴线这两个核心基准，再以此为骨架拉伸凸台、切除孔位，加强筋采用草图轮廓沿受力方向拉伸生成，最后统一添加圆角与工艺倒角。这种自基准向细节推进的建模方式，便于后期调整孔距或腔体直径时参数联动修改。配合关系上，轴承腔与轴承外圈采用过渡配合，安装孔与螺栓采用间隙配合以便装配对位。整体结构在满足承载的前提下尽量去除非受力区域材料，筋板镂空与腔体中空设计兼顾了轻量化与刚性，适合中小载荷皮带输送与辊轮支撑场景使用。
