喷气式歼击机整机气动结构数模

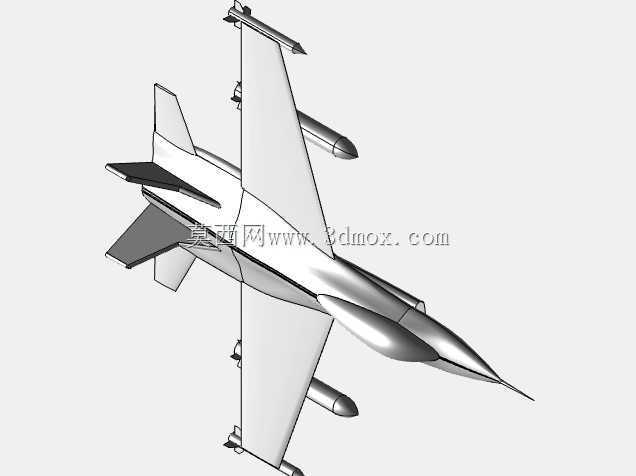

　　整套数模围绕轻型超音速制空战机的总体布置展开，机身采用细长蜂腰式截面，机头尖锐锥形雷达罩向后平滑过渡，座舱段隆起形成独立水泡舱盖轮廓，中后机身按照面积律收腰再向尾喷口扩张，降低跨音速段的波阻增量。机翼为后掠中单翼布局，翼面带有明确的安装角与上反角，翼下预留多组挂点接口，可同时挂载副油箱、近距空空弹与对地训练弹，翼根与机身承力框的对接面在数模中保留了贴合边界，方便后续拆分机翼主梁、翼肋与蒙皮分块。尾段布置全动平尾与大后掠垂尾，垂尾后缘集成方向舵操纵面，平尾转轴位置靠近机身尾部强框，舵面偏转空间与尾喷口热影响区留出足够安全间隙，避免高温气流直接冲刷舵面铰链。动力舱沿机身轴线贯通，进气道采用机身两侧肋下进气形式，进气口截面做斜切压缩处理，

　　内部流道向发动机压气机截面平滑收敛，尾喷口为收敛式圆形喷管，喷管外壁与后机身蒙皮之间预留隔热层安装空间。前三点起落架的收放舱轮廓完整，主起落架支柱铰接在机翼内侧承力区域，机轮收放后可完全埋入机身与翼根舱内，前起落架布置在座舱后下方，转向作动臂与收放连杆的运动路径在数模中做了空间避让，不会与航电舱、前机身框梁发生干涉。整机建模过程中优先控制气动外形的曲面连续性，机身纵向控制线从机头锥顶点一直延伸到尾喷口端面，多条截面线沿航向放样，保证蒙皮曲面没有突兀折角；机翼与机身交接处做了翼身融合过渡，既减少干扰阻力，也能提升翼根结构的疲劳寿命。挂架与外挂物采用独立子装配形式，每型挂弹都保留弹体、弹翼、尾舵与挂耳接口，

　　可根据任务场景快速切换挂载配置，副油箱外形做流线修型，投放挂点位于油箱重心附近，确保投放瞬间姿态稳定。该类数模可用于航空院校的飞机构造教学，拆解讲解机身框梁、翼面结构、起落架收放机构与操纵面布置逻辑；也可作为航模改装、仿真气动分析的基础外形，导入仿真环境后划分机体表面网格，开展低速升阻特性、舵面操纵效率与尾流干扰计算。结构设计人员参考该数模时，可重点核对机翼后掠角与垂尾位置对航向稳定性的影响，机身截面变化对内部设备布置的限制，以及外挂物与机身、起落架之间的维护间隙；整机外轮廓的包络边界清晰，翼展、机长与机高的比例符合轻型战机常规尺寸范围，地面停机状态下机头离地角、尾喷口离地高度都满足起降擦地角要求，转弯时机翼外侧挂弹不会与地面设施发生干涉，舱盖开启后的飞行员进出通道、机身表面维护口盖的预留位置也都符合实际地勤操作逻辑。
