汽车线束四孔塑胶接插件结构

　　这款四孔位汽车连接器主要面向整车低压线束的分支对接场景，常见于车门线束、仪表板线束、座舱附件线束以及车灯周边小电流回路的连接。它承担的并不是单一固定功能，而是把多根导线端部的金属端子集中约束在绝缘壳体内，在装配时通过公母端对插形成稳定的电气通路，同时依靠壳体结构把端子之间、端子与车身金属件之间隔离开，避免车辆运行中的振动、灰尘、潮气和误触碰带来的短路或松脱风险。

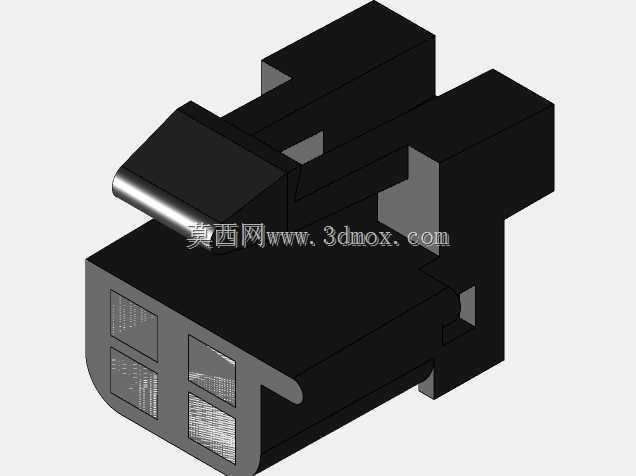

　　从实际装车角度看，这类接插件往往布置在空间比较局促的位置，例如仪表板骨架后方、门内板与钣金之间、保险杠内侧或座椅下方。设计时不能只看端子数量，还要考虑手伸进去后的插拔方向、线束出线弯曲半径以及周边钣金棱边对导线的磨损。模型中壳体采用近似矩形的主体轮廓，前端设置四个端子容纳腔，腔体之间有独立隔筋，能够把相邻端子的金属部分分开，降低装配偏差导致的接触风险。端部圆角处理并非单纯为了外观，而是为了在盲装或半盲装条件下引导公母端对中，减少壳体棱边刮伤胶带、波纹管或操作人员手部的可能。

　　壳体上方的弹性锁扣是整个结构的关键功能部位。连接器对插到位后，锁扣与配对壳体上的卡位形成扣合，车辆在发动机振动、路面冲击和温度循环作用下，端子不会因反复微动而逐渐退出。锁扣根部需要保留足够的弹性变形区域，按压面则要留出手指或简易工具的操作空间；如果扣合量过小，长期振动后可能产生退针或接触不良，如果扣合量过大，又会增加维修拆卸难度。模型中锁扣与主体之间的悬空区域、加强侧壁和顶部按压面都体现了这一平衡思路，既保证锁止可靠，也兼顾售后检修时的可操作性。

　　侧面与后部的结构围绕线束装配展开。连接器后端通常承接导线密封塞、端子止退件或线束固定附件，导线从尾部进入后，端子沿壳体内导轨推入指定腔位，直到二次锁止结构卡住端子肩部。壳体内部的导轨不仅决定端子插入路径，也能防止端子在腔内翻转、偏斜。对于四孔位小规格接插件而言，孔位排布紧凑，模型中可见的端面分格和侧壁厚度，为端子保持力、爬电距离和塑胶填充成型提供了基础。壁厚在主体、锁扣根部和腔口位置并不完全相同：主体区域强调绝缘和支撑，腔口区域强调导向和耐磨，锁扣根部则要兼顾弹性与疲劳寿命。

　　安装边界方面，该连接器属于线束末端自由对接件，一般不需要螺栓固定到车身，而是通过对插端自身的锁扣保持连接。布置时应在插接方向预留操作空间，尤其是锁扣按压面上方不能被线束、支架或钣金完全遮挡；尾部需要留出导线自然弯曲区域，避免导线从壳体出口处形成硬折。若周边存在尖锐钣金边，应配合胶带、波纹管或固定卡扣进行防护。外形上突出的锁扣和侧向加强筋会占用一定包络空间，三维布线时不能只按主体方块估算体积，应把锁扣高度、对插行程、手操作空间和线束弯曲区域一并纳入检查。

　　在结构建模过程中，这类零件需要重点表达壳体分模方向、内腔隔筋、锁扣悬臂、端子腔窗口和端部导向斜面。塑胶件成型时，侧壁开孔和深腔结构会影响模具抽芯方式，外表面加强筋的厚度也要控制，避免缩水造成壳体平面变形。对于整车电气设计人员来说，该模型可用于校核连接器与支架、线束、钣金之间的干涉关系；对于模具或注塑工艺人员，则可据此评估壁厚过渡、拔模斜度和锁扣成型可行性。整体结构简洁但功能明确，围绕端子定位、锁止防松、绝缘防护和维修拆装四个核心需求展开，适合作为汽车低压线束连接系统中的小型多路接插件进行结构参考与布置验证。
