三角立式带安装孔轴承支撑座结构

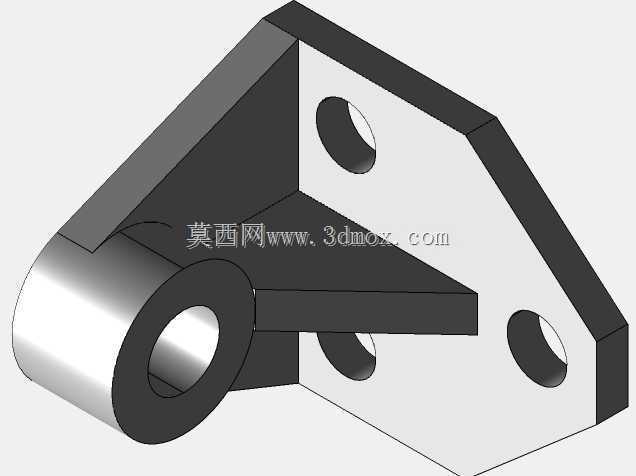

　　这个轴承支撑座的结构形态很典型，属于小型设备里用来固定转轴、约束径向跳动的焊接或一体加工式支座，在轻工输送线、小型变位机构、实验台架以及电力配套辅机里都能见到类似用法。它不是那种标准剖分式铸铁轴承座，而是把圆筒形轴套支承段和三角形安装立板直接组合在一起，靠立板上的三个通孔完成与设备机架面板的贴合固定，整体占用空间紧凑，适合安装面本身具有足够刚度、需要把旋转轴悬伸或贴近面板布置的场合。

　　从实际受力路径看，圆筒段是核心承载部位，内孔用于穿入转轴或配套轴承外圈，轴工作时产生的径向载荷先传到筒壁，再通过筒壁与三角板之间的连接区域分散到整块立板上。三角板没有做成完整矩形，而是按载荷扩散方向保留了三条主要支撑边：下部横向肋边连接圆筒底部，斜向边从圆筒上方延伸到安装板上角，竖直边则贴合安装面方向，这样既减少了板材占用面积，也让螺栓孔周围有足够的材料宽度。三个安装孔分别布置在立板的上部和下部区域，孔位不在同一条直线上，能够同时抵抗支承筒受载后产生的平移和翻转趋势，比单排两孔固定更稳。

　　设计这类支座时，首先要确认的是圆筒内孔与所选轴承或轴套的配合关系。若内孔直接作为轴承座孔，通常要按轴承外圈配合要求控制尺寸和圆度；若内孔只是容纳轴套，则可在后期通过衬套调整间隙。圆筒轴向长度不能只按外观确定，它直接影响轴承或轴套的有效支承跨距：筒长过短，轴端容易在载荷下摆动；筒长过长，则会增加加工量并使轴的悬伸边界外移。模型中圆筒伸出三角板前方，说明旋转件主要位于安装面板外侧，后方立板贴靠机架，这种布置在检修时可以从外侧拆装轴端零件，但也要校核连接螺栓在偏载下的拉压变化。

　　安装边界方面，三角立板的背面应视为主要定位基准面，实际加工或装配时需要保证该面与圆筒内孔轴线的平行或垂直关系，具体取决于转轴相对于安装板的布置角度。三个螺栓孔的孔径要留足装配调整量，孔边到板外缘的距离不能过小，否则拧紧时容易出现局部压陷或裂纹。对于钣金焊接方案，圆筒与立板交接处应设置连续焊缝，尤其下侧受拉压反复作用的位置不能只做点焊；对于整体机加工或铸造方案，则要在交接根部保留圆角，降低应力集中。

　　外形上，立板采用切角三角形而非宽大平板，目的很明确：在满足螺栓布置和载荷传递的前提下缩小轮廓，避免与附近电机、带轮、传感器或线束发生干涉。圆筒下方和侧面的材料加厚区域承担了主要弯矩，板面上远离载荷路径的位置则被去掉，这使零件看起来轻，但刚性并没有明显损失。实际选型套用这类结构时，不能只量安装孔间距，还要同时核对圆筒外径、内孔轴线到安装面的距离、圆筒前端面到立板背面的厚度以及螺栓头部空间。轴线高度决定转轴中心高，圆筒前端位置决定联轴器或带轮能否装下，立板背面平面度则决定轴承运转时是否受到附加别劲。

　　在设备运行中，这种支座常承受带传动张力、链轮反力或小型叶轮径向载荷，因此螺栓预紧和支承面贴合十分关键。若安装面板较薄，即使支座本身做得厚重，载荷也会让面板变形，导致轴承早期发热或轴封磨损；这时应在面板背面增加加强筋或补强板。若用于频繁正反转的机构，三角板与圆筒连接处的疲劳风险更高，圆角、焊缝质量和螺栓防松都要按动态载荷考虑。整体来看，该结构把轴支承、安装定位和空间避让集中在一个零件上，适合在紧凑机架中作为旋转轴的固定基座使用。
