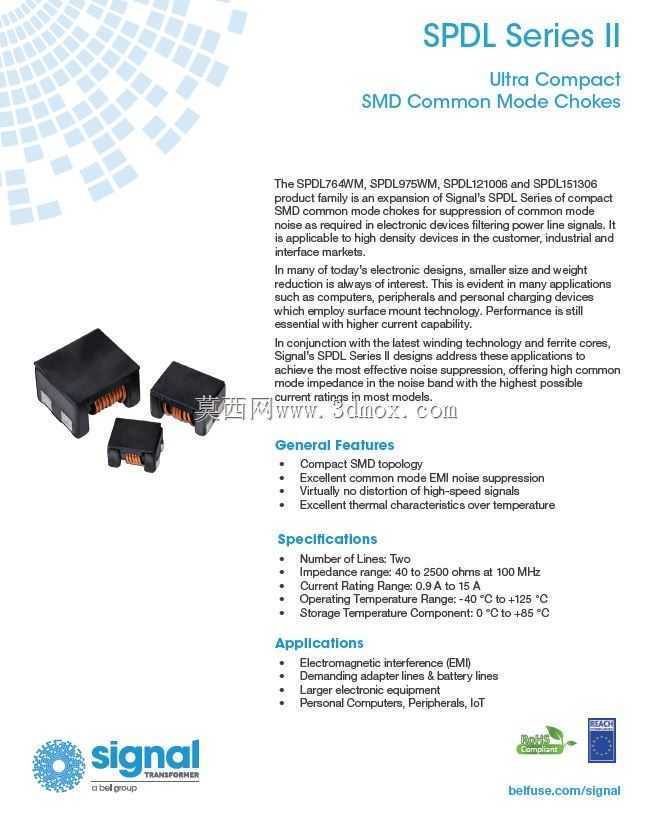

SPDL系列共模扼流信号变压器结构

　　做消费类电子、工业控制板卡EMC整改的工程师，对这类共模扼流结构的信号变压器肯定不陌生，这次拆解建模的SPDL系列器件，核心就是解决平衡信号传输路径上的共模噪声干扰问题。先从实际应用场景说，这类器件大多用在百兆/千兆以太网接口、CAN总线通讯端口、低速差分信号传输链路里，板卡做辐射发射测试的时候，经常能碰到差分线对因为走线长度偏差、参考地不连续带来的共模噪声超标的情况，串上这个器件就能在不影响差模信号正常传输的前提下，把共模频段的噪声给耗散掉。

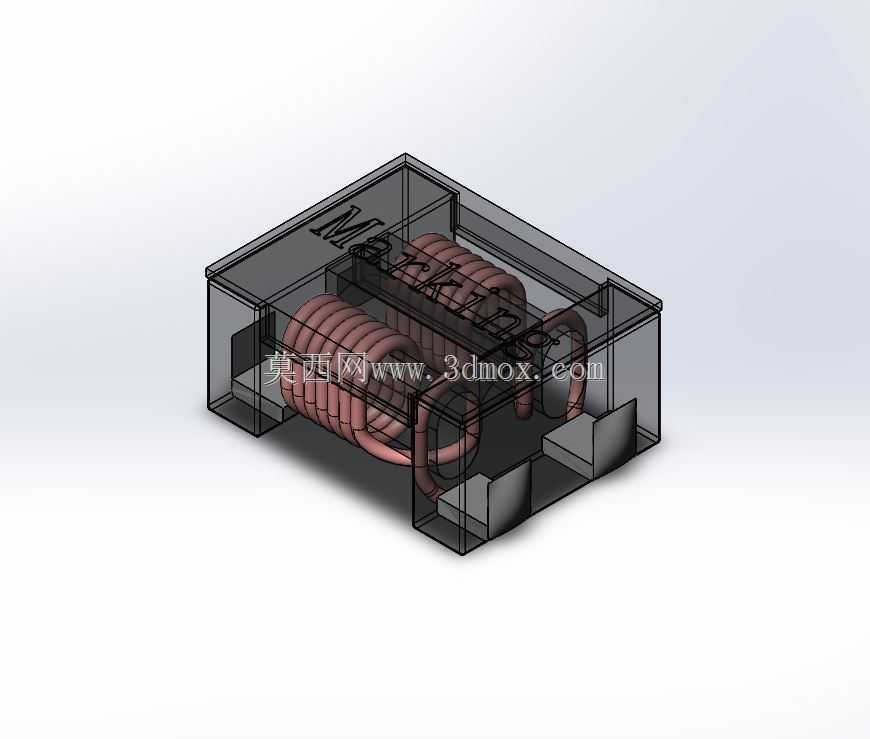

　　从功能特性上看，这个器件属于双绕组共模结构，两个绕组采用对称绕制方式绕在同一磁芯上，差模信号流过的时候，两个绕组产生的磁场方向相反互相抵消，磁芯不会出现饱和，对正常传输的差模信号几乎没有插入损耗；而共模噪声流过的时候，两个绕组产生的磁场方向相同，会在磁芯里形成高阻抗，把共模能量转化为热能耗散掉，实现EMI/RFI的滤除。这次建模的时候特意还原了半透明塑壳的内部结构，能清晰看到绕组的绕制排布、引脚的出线位置，还有磁芯和塑壳的装配间隙，做板级布局的时候能直接参考内部结构规避布线禁区。

　　说下设计思路上的细节，这个系列采用SMD表贴封装，外壳是耐高温的热塑性塑封材料，能满足回流焊的温度曲线要求，不会出现焊接过程中外壳变形、绕组移位的问题。绕组采用漆包铜线绕制，匝间的绝缘层能满足常规弱电信号回路的耐压要求，两个绕组的直流电阻偏差控制在极小范围内，避免因为绕组不对称带来的差模转共模问题，反而引入额外的噪声。磁芯选用的是适合高频噪声抑制的铁氧体材质，在几十MHz到几百MHz的共模噪声频段有较高的磁导率，能保证足够的共模阻抗，同时在信号传输的工作频段保持低损耗，不会影响正常的信号完整性。

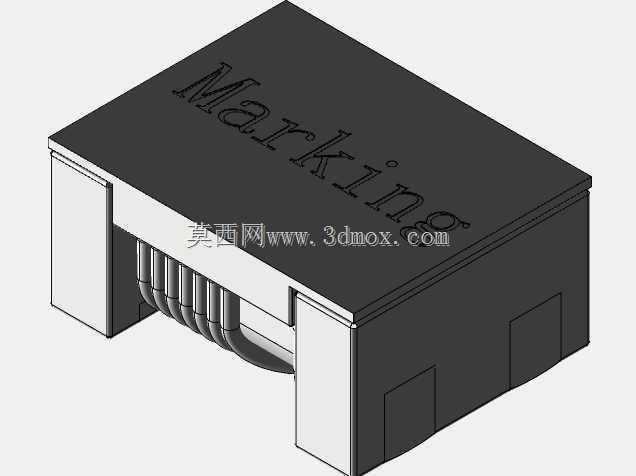

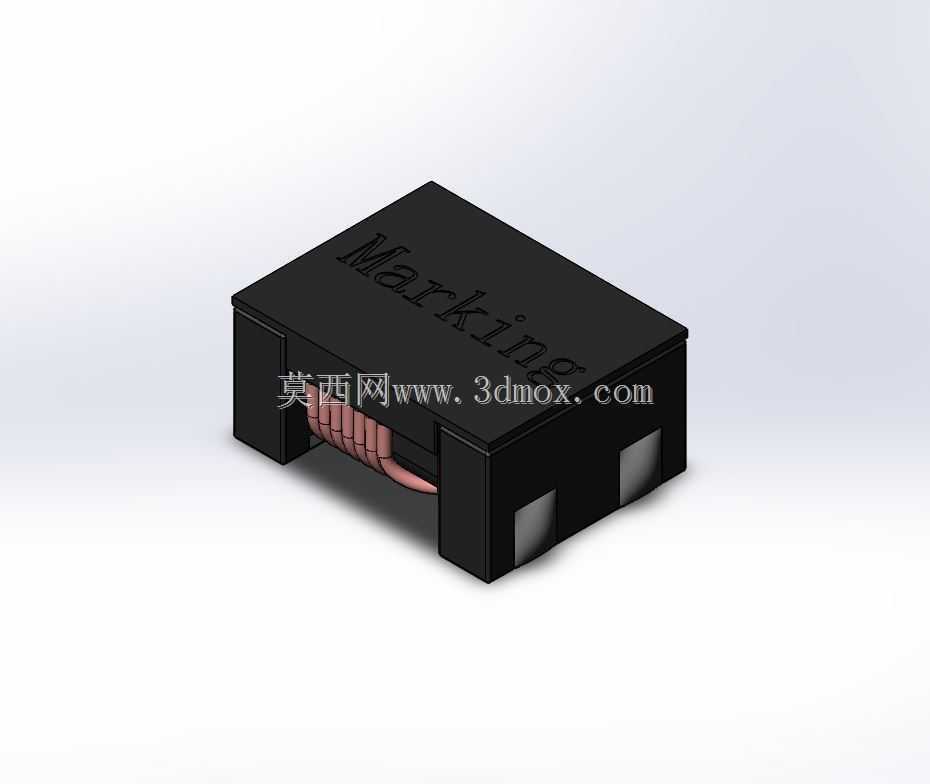

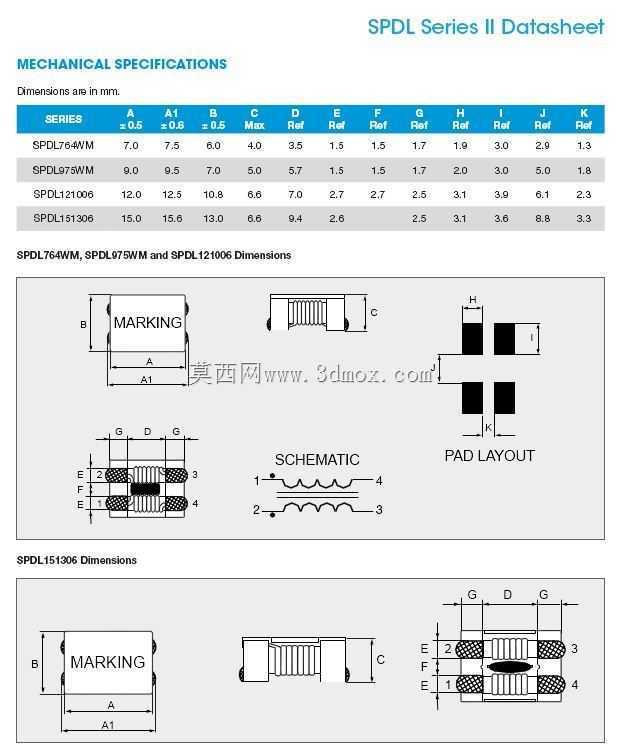

　　再讲外形尺寸和安装边界，这个器件属于小尺寸表贴封装，本体的长宽高尺寸适配高密度板卡的布局要求，引脚采用鸥翼型表贴引脚，引脚间距符合标准SMD器件的焊盘设计规范，做PCB封装的时候，焊盘的宽度、长度以及引脚之间的间距要严格匹配器件的引脚尺寸，焊盘外侧要预留足够的焊接工艺空间，避免出现连锡、虚焊的问题。安装的时候要注意，器件下方的PCB区域不要走高速信号线，也不要布置其他敏感器件，因为绕组工作的时候会有少量的漏磁，避免对周边电路造成串扰；同时器件要尽量靠近信号接口的位置放置，让噪声在进入板卡内部电路之前就被滤除，缩短共模噪声的耦合路径，提升滤波效果。

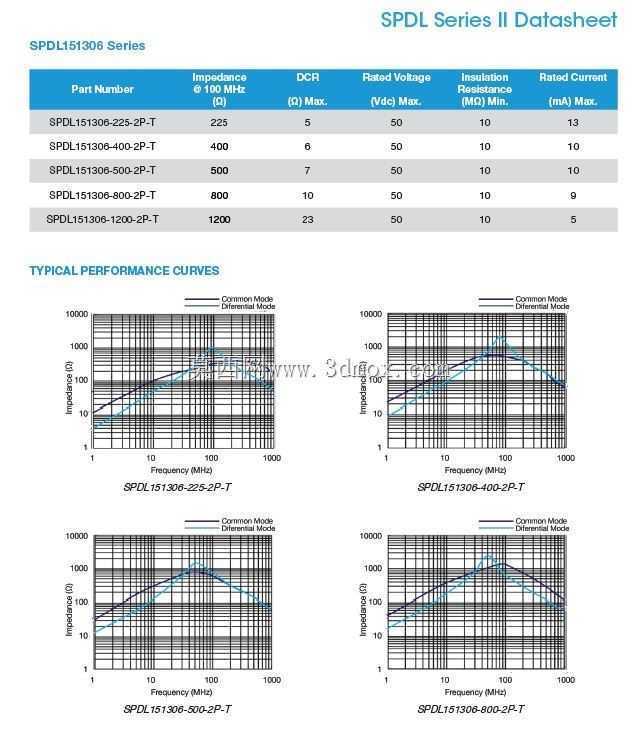

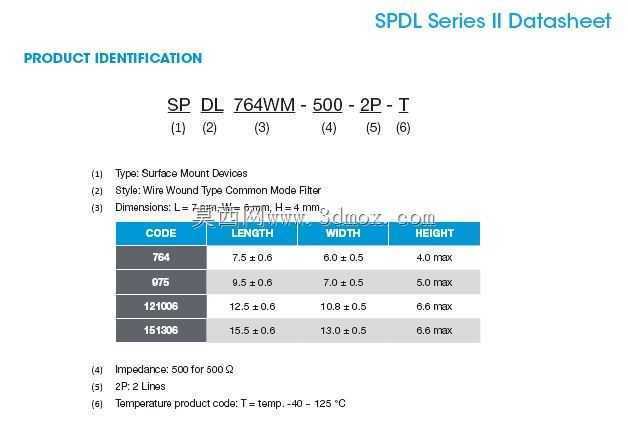

　　实际选型的时候还要注意，不同型号的绕组额定电流、共模阻抗参数有区别，要根据实际信号回路的工作电流、需要抑制的噪声频段来选对应型号，不能只看封装尺寸就直接替换，比如大电流的信号回路要选线径更粗的绕组型号，避免绕组直流电阻过大带来的信号衰减、器件发热问题；针对特定频段的噪声超标，要选对应频段磁导率更高的磁芯型号，才能达到预期的滤波效果。建模的时候还原了塑壳的卡扣结构、磁芯的固定方式、绕组的层间绝缘细节，不管是做板卡的结构干涉检查，还是做教学演示用的结构拆解，都能直接复用，不需要再额外调整内部的装配关系，各个零件的配合间隙都按照实际量产的公差要求做了预留，和实物的装配逻辑完全一致。
