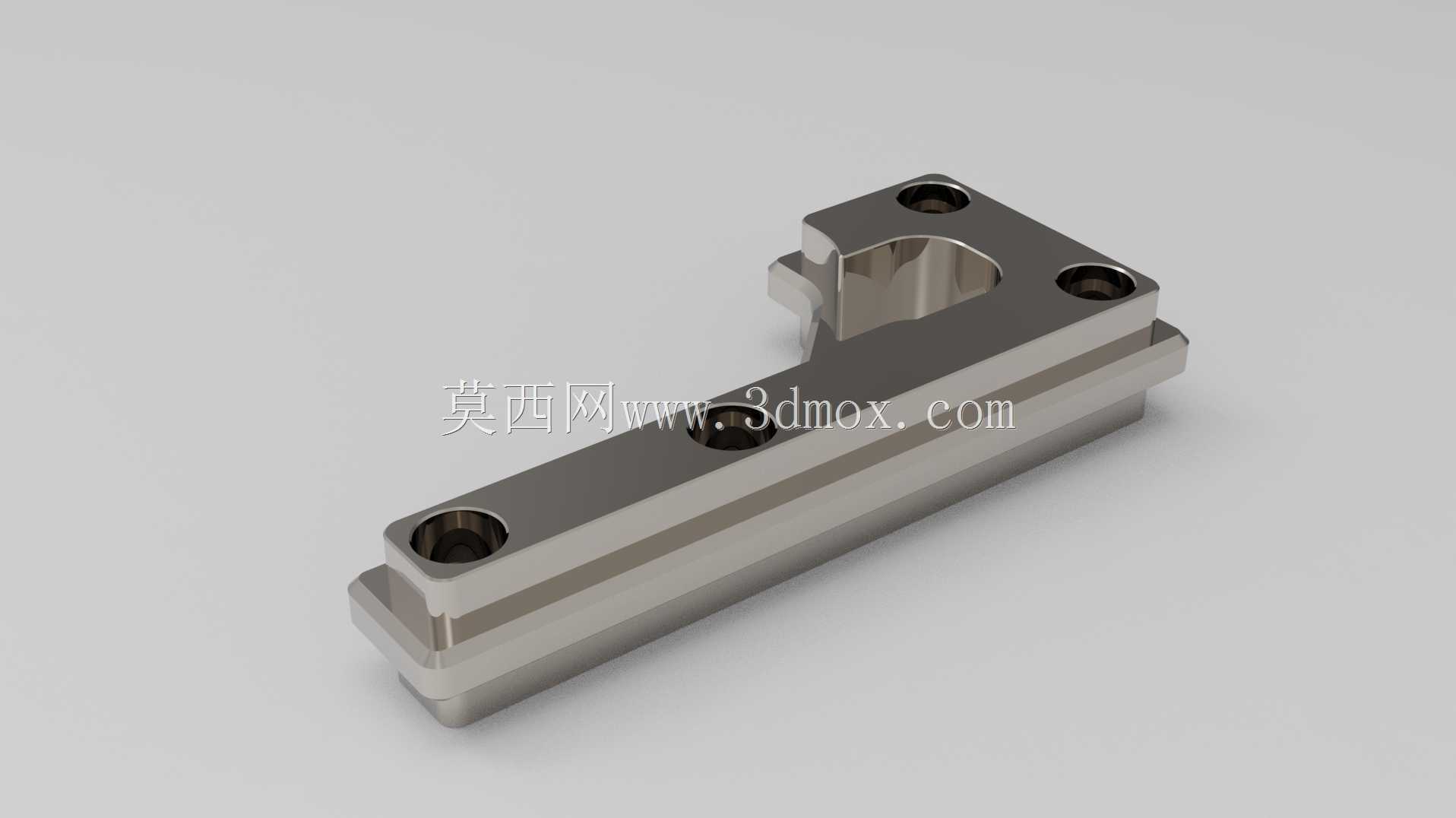

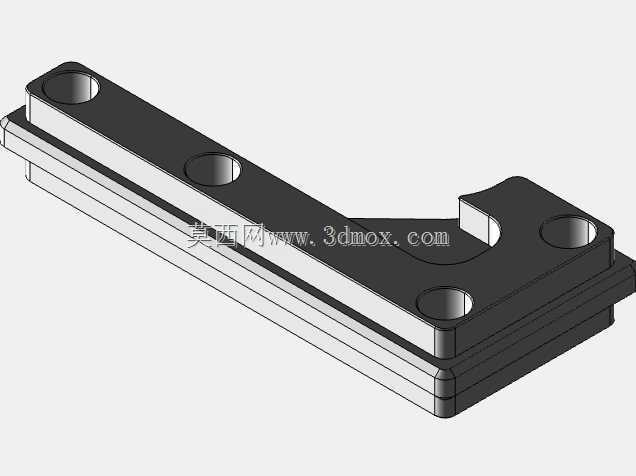

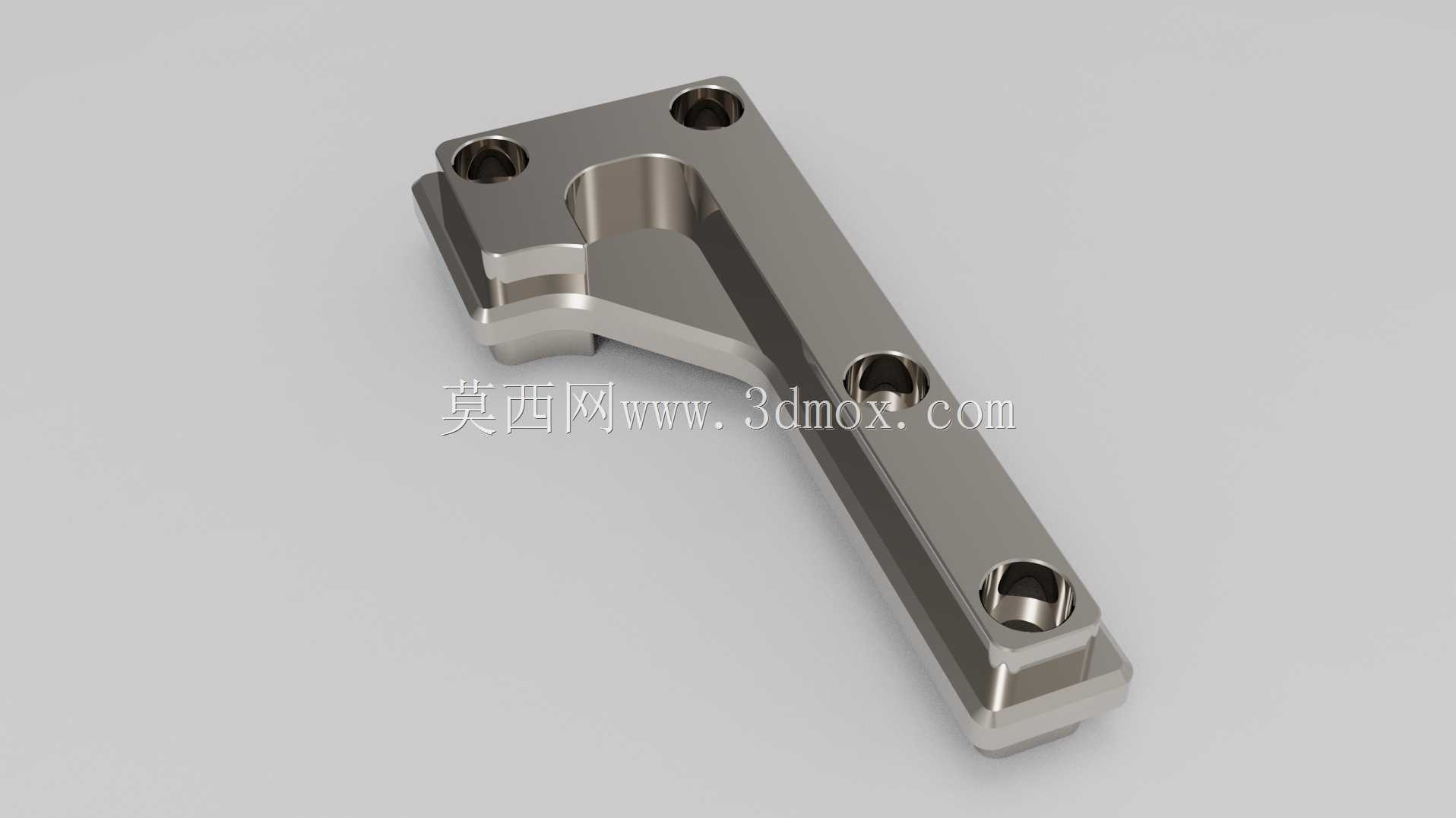

该零件为三轴铣床配套的L型安装支座,主要承担工件加工过程中的定位基准传递与侧向压紧载荷承载功能,在立式三轴铣床的工装夹具系统中,这类支座常布置在工作台T型槽的边缘位置,作为异形工件侧向装夹的固定支撑点,避免长条形工件在铣削进给时出现侧向位移,尤其适配带台阶面的小型结构件半精加工工序,可配合标准压板完成工件的多点位约束。从结构设计逻辑来看,整体采用L型弯折的一体化构型,弯折处做了大圆弧过渡处理,避免铣削加工过程中应力集中导致的支座变形,支座的水平安装面与竖直支撑面之间通过一次装夹铣削成型,保证两个工作面的垂直度公差控制在0.02mm以内,满足铣削加工的定位精度要求。零件上共设置四个沉头安装孔,分别布置在水平段的两端与竖直段的上下位置,
沉孔深度适配标准内六角圆柱头螺钉的头部尺寸,安装后螺钉头部不会突出支座工作面,避免与工件或刀具运动路径发生干涉,其中靠近弯折处的两个安装孔间距经过匹配计算,对应铣床工作台常用T型槽的跨距,安装时无需额外调整垫块位置即可直接对齐槽位。支座的竖直支撑面外侧设计有通长的凹槽结构,该凹槽一方面可减轻零件整体重量,降低材料成本,另一方面可作为排屑通道,让铣削过程中产生的金属切屑顺着凹槽滑落,不会堆积在支撑面与工件的贴合位置影响定位精度,凹槽的棱边全部做了0.5mm的倒角处理,避免安装时划伤操作人员手部,也减少切屑在棱边处的卡滞。水平安装面的底部设计有0.1mm深度的浅止口结构,安装时该止口可嵌入工作台T型槽的侧边定位面,
抵消铣削过程中产生的水平切削力,避免支座在反复装夹工件后出现位置偏移,无需每次装夹都重新打表找正支座位置,可有效缩短工装准备时间。从安装边界来看,零件整体长度适配小型三轴铣床工作台的边缘安装空间,安装后不会超出工作台的最大行程范围,竖直支撑面的高度匹配常见小型结构件的装夹高度,不会干涉铣刀的Z向进给路径,零件的所有外露棱边均做了去毛刺处理,符合机加工零件的安全设计要求。在实际应用场景中,这类支座也可灵活组合使用,当加工长条形工件时,可在工件两侧对称布置两个同型号支座,配合平口钳完成工件的两端辅助支撑,减少工件在铣削力作用下的振颤,提升加工表面的光洁度;当加工带侧向凸台的异形件时,可单独使用单个支座作为侧向定位基准,
配合压板完成工件的快速装夹,适配多品种小批量的机加工生产场景。零件的壁厚设计经过载荷校核,竖直段的壁厚可承受最大1200N的侧向压紧力,满足常规铣削加工的载荷要求,不会在装夹过程中出现弯折变形,水平段的厚度保证安装后螺钉锁紧时不会出现板面凹陷,长期使用后仍能保持工作面的平面度要求。
