卧式工业储油集油槽三维结构设计

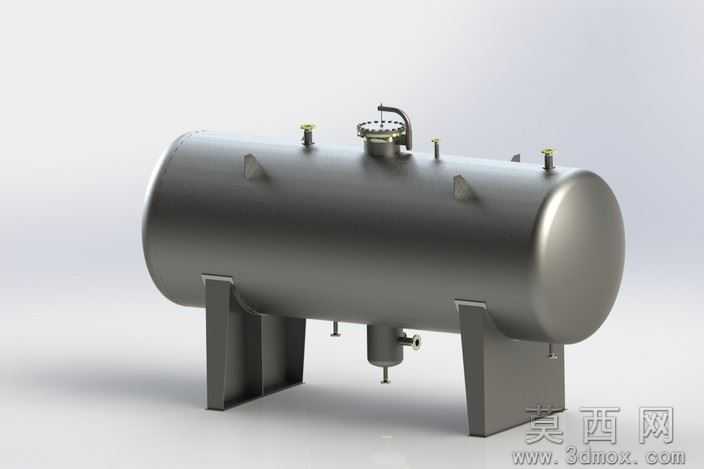

本作品为卧式工业集油槽的三维建模设计成果，建模过程中严格遵循工业储液容器的设计规范，先通过基准面定位确定罐体的核心轴线，以旋转凸台命令生成两端带标准椭圆封头的圆柱形主罐体，保证罐体承压结构的合理性。建模阶段对罐体上的所有外接接口做了精细化处理：顶部设置带快开结构的人孔组件，搭配可翻转的压紧手轮与密封压盖，满足设备检修与内部清理的操作需求；人孔周边分布不同规格的工艺接管，分别预留液位监测、排气、溢流、介质输入的安装接口，每个接口都添加了对应的法兰凸台与连接螺纹结构，还原真实工业管件的连接逻辑。罐体底部设置集液包结构，通过放样命令生成锥状集液腔，搭配底部排污阀接口与侧位液位计接口，可实现沉积杂质的定期排出与罐内油位的实时监测。罐体两侧设计对称的鞍式支撑结构，通过筋板加固的焊接式支座将罐体载荷均匀传递至安装基础，支座底部预留地脚螺栓安装孔，满足现场固定安装的要求。材质渲染阶段，主罐体采用哑光不锈钢金属材质，调整金属粗糙度与反射参数还原工业碳钢设备经喷砂处理后的真实质感，接口处的紧固件采用镀锌亮面金属材质区分，密封垫片采用深色橡胶材质，支撑鞍座做了轻微的焊缝纹理处理，增强模型的真实感。渲染时采用柔和的工业影棚布光，通过主光源勾勒罐体的圆柱曲面轮廓，辅助光源消除支座底部的死黑区域，搭配浅灰色接地平面模拟车间放置场景，清晰展现设备的整体比例与各部件的装配关系。设计过程中充分考虑集油槽的实际使用场景，各接口的位置排布符合流体介质的流动逻辑，避免出现积液死角，支撑结构的受力角度经过优化，可适配不同规格的卧式储槽安装需求，整体模型结构完整，装配关系清晰，可用于工业储油系统的方案展示、教学演示以及配套管路的布局设计参考。
