电力变压器用半环式连杆盖结构设计

　　在电力输配系统的变压器装配环节，连杆盖是连接操动机构与内部传动连杆的核心受力零件，直接决定分接开关动作的可靠性与传动精度。这类零件通常安装在变压器油箱上部的传动机构舱内，工作环境长期处于密闭、微正压的绝缘油浸泡状态，既要承受连杆往复动作带来的交变拉压载荷，还要耐受绝缘油的长期腐蚀，同时需要保证与相邻部件的配合精度，避免传动卡滞影响分接开关的档位切换准确性。

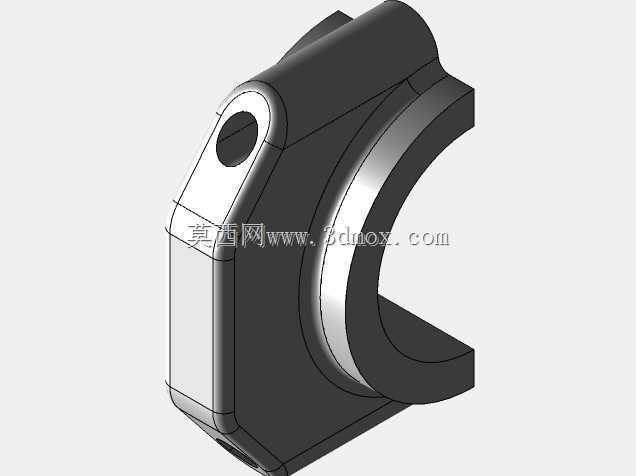

　　从结构设计逻辑来看，该连杆盖采用半环抱箍式主体结构，一侧设置带通孔的铰接耳座，另一侧为开口式圆弧抱紧面，这种结构相比整环式连杆盖，装配时无需将连杆从端部穿入，可直接从径向卡入安装位置，大幅降低了变压器内部传动组件的装配难度，尤其适合后期运维时的部件更换作业，无需拆解整段传动链即可完成零件替换。铰接耳座的通孔为高精度配合面，设计时需严格控制孔的圆柱度与表面粗糙度，保证与铰接销轴的配合间隙处于合理区间，间隙过大会导致传动空程增大，影响分接开关的档位定位精度，间隙过小则会在绝缘油低温粘度增大时出现动作卡滞。圆弧抱紧面的内径尺寸需与所配合的连杆外径严格匹配，抱紧面的弧度设计为185度，既保证卡入后有足够的抱紧力防止径向窜动，又预留了微小的弹性变形空间，避免装配时出现过盈量过大导致零件开裂的问题。

　　在安装边界的尺寸控制上，铰接耳座的外侧平面到圆弧面最远端的距离，需要匹配传动机构舱的内部安装空间，避免与舱壁或相邻的绝缘支撑件发生干涉；耳座通孔的中心高度需与传动连杆的中心高完全对齐，保证装配后连杆处于水平受力状态，避免出现附加弯矩导致销轴异常磨损。零件的壁厚设计经过受力校核，铰接耳座与半环主体的过渡位置采用大圆角过渡，避免应力集中，在交变载荷长期作用下出现疲劳断裂；零件的所有棱边都做了倒角处理，防止装配时划伤绝缘件或密封胶条，同时避免尖锐棱角在绝缘油中产生局部电场集中，影响变压器的绝缘性能。

　　从实际使用场景出发，该连杆盖的受力工况较为复杂，分接开关切换动作时，铰接孔位置会承受瞬时的冲击载荷，抱紧面则需要承受连杆往复运动带来的摩擦力，因此设计时除了结构强度校核，还需要考虑材料的耐磨性与抗疲劳性能，同时零件表面不能有毛刺、缩孔等铸造或加工缺陷，避免杂质脱落进入绝缘油中，影响变压器油的绝缘强度。在装配流程中，该连杆盖通常与锁紧卡箍配合使用，抱紧连杆后通过螺栓锁紧耳座的开口侧，锁紧力矩需要严格控制，力矩过大会导致半环结构变形抱死连杆，力矩过小则会出现连杆松动移位，导致传动行程出现偏差。

　　不同于通用机械设备的连杆盖，应用在变压器上的这类零件对尺寸稳定性要求极高，需要在-40℃到105℃的工作温度区间内保持尺寸精度不发生明显变化，避免因热胀冷缩导致配合间隙变化，影响传动机构的正常动作。铰接孔的位置度公差需要控制在0.05mm以内，保证多组连杆装配后传动中心处于同一直线，降低传动过程中的额外阻力。半环内侧的圆弧面设计有微小的储油槽，可留存少量绝缘油，在连杆往复转动时形成油膜润滑，降低接触面的磨损，延长零件的使用寿命。在三维建模过程中，需要重点验证铰接位置的运动干涉情况，模拟连杆在最大摆角范围内的运动轨迹，确认连杆盖与周边的绝缘支架、接线端子等部件不存在运动干涉，同时校核不同安装公差下的适配性，保证零件在允许的装配误差范围内仍能正常安装使用。
