电力变压器用角V型定位块结构设计

　　在电力变压器的铁芯叠装、绕组装配以及器身整理工序中，角V型块是工位上极为常见的定位限位元件，不同于常规平面支撑块，这类带V型角结构的零件主要承担带角度斜面的工件承托、角度锁定以及装配过程中的位置固定作用，避免叠片或绕组组件在装配受力时出现角度偏移，直接影响变压器铁芯的叠片精度与绕组的装配同轴度。从实际产线应用来看，这类角V型块通常安装在变压器装配工作台的定位槽内，配合压紧机构使用，当处理铁芯斜接缝叠片时，V型角的两个斜面可以精准贴合叠片的斜切边，抵消叠片堆叠过程中产生的侧向滑移力，保证每一层硅钢片的接缝间隙控制在工艺要求范围内，避免因间隙过大导致的变压器空载损耗升高、运行噪音增大等问题。

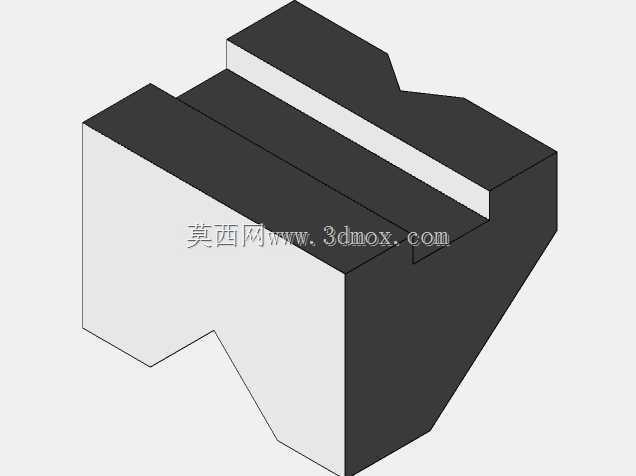

　　从结构设计逻辑来看，这款角V型块采用整体式块状结构，主体为直角梯形的实体构型，上部开设通长的V型定位槽，槽体的两个工作面做了等高处理，保证与被支撑工件接触时受力均匀，不会出现局部应力集中压伤硅钢片绝缘层的问题。块体的外侧设置有两个垂直的安装基准面，分别对应工作台的X向与Y向定位边，安装时可以直接靠紧工作台的定位靠山上，不需要额外做角度找正，大幅缩短工位调整的辅助时间。V型槽的角度参数是根据变压器铁芯叠片的常用斜接缝角度匹配设计的，槽口边缘做了微小的倒角处理，避免工件吊装放置时刮伤工件表面的绝缘涂层，同时也能减少块体本身的应力集中，延长工装的使用寿命。

　　在尺寸边界设计上，这款角V型块的整体长宽高比例适配中型电力变压器的叠装工位需求，块体底部为全平面结构，与工作台面的接触面积经过核算，在承受最大叠片堆叠重量时不会出现压溃变形，底部没有开设多余的减重槽，保证整体刚性满足频繁装夹的使用要求。V型槽的深度设计兼顾了定位可靠性与工件取放的便利性，槽深过浅会导致工件定位不稳，受侧向力时容易脱出，槽深过深则会导致工件放置后与槽底干涉，取放时需要额外提升高度，增加吊装操作的难度。块体的非工作面上没有多余的凸台或凹槽，整体构型简洁，加工时可以通过一次装夹完成所有工作面的铣削加工，减少装夹误差带来的角度偏差，加工完成后只需要对V型槽的两个工作面做磨削处理，保证表面粗糙度满足定位要求，其余非工作面只需要去除毛刺即可，加工工艺性良好，适合批量制作作为产线常备工装配件。

　　从实际使用场景延伸来看，这类角V型块除了用于变压器铁芯叠装工位外，也可以在绕组预压工序中作为角度支撑件使用，当绕组需要做斜向引出线的整形固定时，将角V型块垫在绕组下方的对应位置，可以快速锁定绕组的倾斜角度，不需要额外制作专用的角度靠模，提升工装的通用适配性。在长期使用过程中，V型槽的工作面会因为频繁的摩擦出现磨损，当磨损量超过工艺允许的偏差值时，可以直接对工作面进行修磨，修磨后只需要重新校准V型角的角度即可继续投入使用，维护成本极低。不同于焊接式的定位挡块，这种整体式角V型块不会因为焊接应力出现变形，长期使用后角度精度保持性更好，适合在对装配精度要求较高的电力变压器制造工位长期使用。设计过程中也充分考虑了不同规格变压器的适配性，块体的安装基准面采用通用的尺寸设计，可以直接适配现有装配工作台的T型槽安装间距，不需要对现有工作台做改造，替换旧工装时可以直接安装使用，降低产线的工装升级成本。
