高精度金属螺纹连接接头结构设计

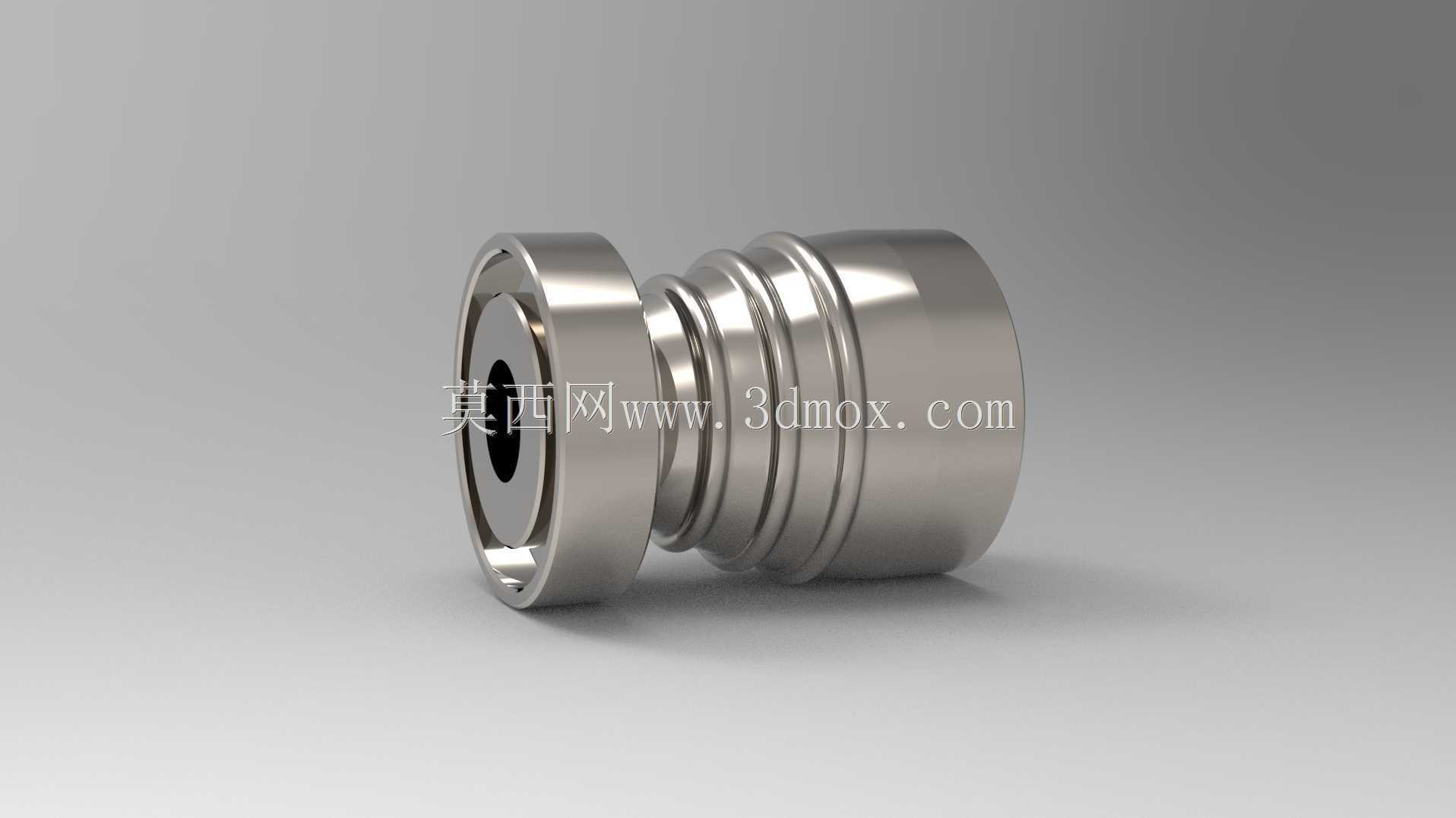

　　这款金属螺纹连接接头的设计，最初是为了解决中低压流体管路系统中，频繁拆装场景下的连接可靠性问题，在液压站周边油路、小型气动设备气路、甚至部分冷却循环水支路里，这类接头的使用占比能占到管路连接件总量的三成以上。从实际使用场景来看，这类接头不需要额外焊接工序，靠端部外螺纹与配套基座的内螺纹旋合实现密封与固定，中间段的多道环形槽结构，一方面是为了适配标准卡簧实现轴向限位，避免管路受外力拉扯时接头从基座内脱出，另一方面也能在安装时为密封件预留安装位，减少流体渗漏的概率。

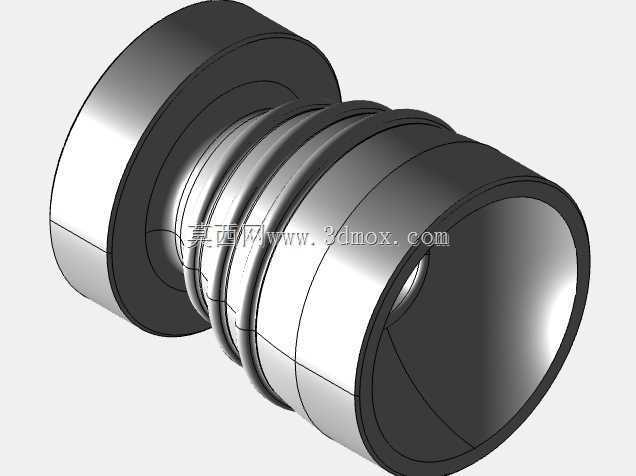

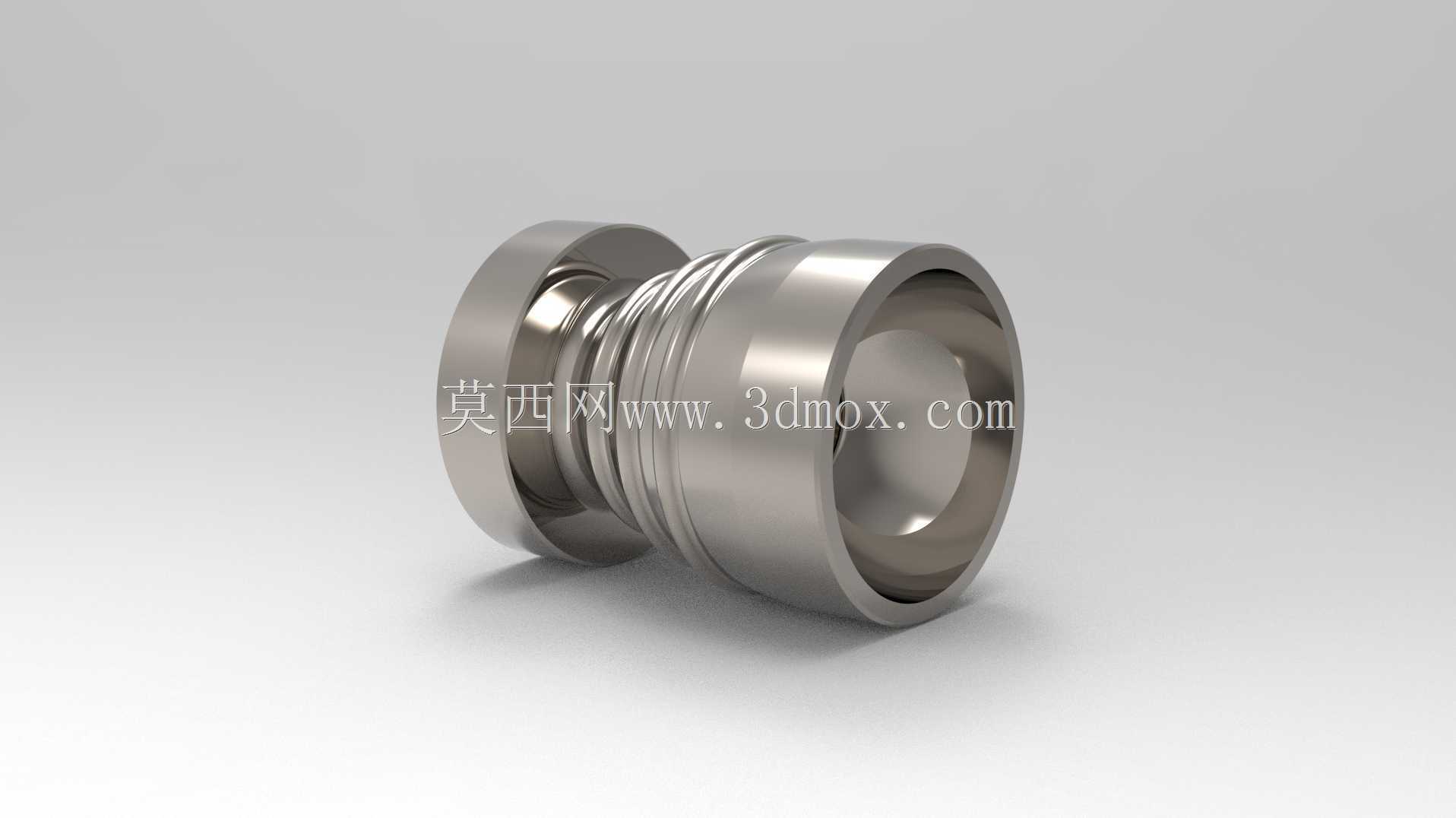

　　设计阶段最先敲定的是端部的内凹腔体结构，腔体深度与内径尺寸经过反复校核，既要保证与对接管路的通径匹配，避免通流截面突变造成的流体压损增大，也要控制壁厚在合理区间，保证在1.6倍额定工作压力下不会出现鼓胀变形。接头整体采用回转体结构，所有特征均围绕中心轴线对称分布，这种结构形式非常适合数控车床一次装夹完成大部分加工工序，能有效减少二次装夹带来的形位公差，比如外螺纹与内腔体的同轴度可以控制在0.02mm以内，避免旋合后出现偏载导致的螺纹磨损加快。

　　外形尺寸方面，接头最大外径根据适配的管路通径做了对应匹配，安装时只需要在基座上加工对应规格的内螺纹孔，不需要额外预留过大的操作空间，接头外露段的长度经过优化，既不会因为过短导致扳手无法卡持拧紧，也不会因为过长造成设备内部空间浪费，相邻两个接头的最小安装间距可以控制在15mm以内，适合集成度较高的阀岛、小型液压动力单元这类布局紧凑的设备使用。中间段的螺纹牙型选用标准公制三角螺纹，牙距经过匹配计算，既保证足够的连接自锁性，不会因为设备运行的振动出现松脱，也不会因为牙距过小导致安装时旋合圈数过多影响装配效率。

　　从功能特性来看，接头的密封面设计在螺纹根部的台阶位置，安装时配合紫铜垫片或者O型密封圈，可以实现端面静密封，相比单纯依靠螺纹牙间隙密封的结构，密封可靠性提升明显，在-20℃到120℃的工作温度区间内，都能保持稳定的密封性能，不会因为温度变化导致密封件老化失效出现渗漏。接头的表面粗糙度经过严格控制，与密封件接触的端面粗糙度达到Ra1.6，外螺纹表面粗糙度达到Ra3.2，既保证密封件不会被粗糙表面划伤，也能减少螺纹旋合时的摩擦力，降低安装时的扭矩要求，普通活动扳手就能达到额定拧紧力矩，不需要使用专用扭矩工具。

　　设计过程中还特意考虑了加工工艺性，所有外圆转角位置都做了0.2mm的倒角处理，既去除了加工后的锐边毛刺，避免安装时划伤操作人员，也能在接头插入安装孔时起到导向作用，不会因为锐边卡滞损坏基座内的螺纹。端部的内孔口也做了15度的导向倒角，对接管路插入时可以顺利导入，不会出现管口顶在接头端面无法装配的问题。另外，接头的材质选用常用的304不锈钢或者碳钢镀锌，两种材质都能满足常规工况下的强度与防腐蚀要求，建模时所有特征都做了参数化关联，如果需要适配不同通径、不同螺纹规格的使用场景，只需要修改对应参数就能快速生成新的模型，不需要重新绘制草图，能大幅缩短同系列产品的设计周期。

　　在实际选型应用时，需要注意接头的额定工作压力要匹配所在管路的系统压力，不要超压使用，安装时拧紧力矩要控制在合理范围，避免力矩过大导致螺纹滑牙或者接头断裂，尤其是铝合金基座上安装这类接头时，过大的拧紧力矩很容易损坏基座内螺纹。另外如果用于有腐蚀性流体的工况，需要根据流体特性选择对应材质的接头，避免长期使用出现腐蚀穿孔导致流体泄漏。这类接头的三维模型在做管路布局设计时，可以直接调用装配，提前验证安装空间是否充足，检查与周边零部件是否存在干涉，减少实际装配时出现的零件干涉、安装空间不足等问题，提升整体设计的准确率，减少现场整改的工作量。
