电力设备用框架导轨连接结构设计

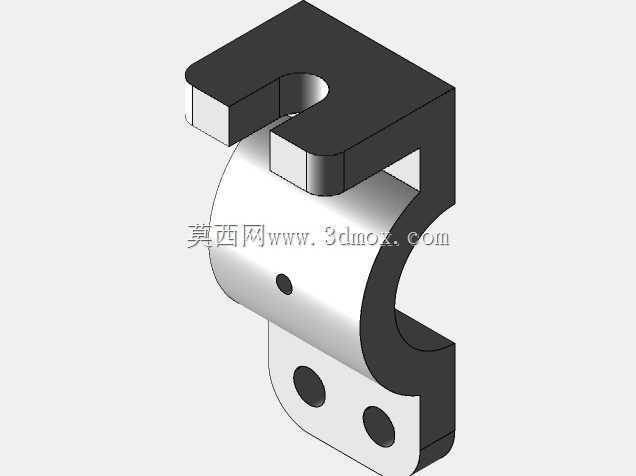

　　在电力输配场景的变压器配套构件设计中，这类框架导轨结构属于核心安装定位部件，主要承担变压器内部绕组框架、绝缘支撑组件的滑动导向与位置锁定功能，日常运行中需要耐受设备长期运行带来的微幅振动、温度交变带来的形变应力，同时要满足现场装配时的快速对位需求，减少现场安装的调试工时。从结构设计逻辑来看，上部的钩形卡接结构是整个部件的核心受力位，设计时特意做了圆弧过渡处理，避免直角应力集中导致的长期疲劳断裂，卡接槽的开口尺寸匹配对应框架的型材壁厚，装配时可以直接卡入预设的安装位，不需要额外的临时固定工装就能完成初定位，大幅提升产线装配效率。中部的弧形贴合面是和配套圆柱导向件配合的工作面，表面粗糙度要求控制在Ra1.6以内，保证滑动过程中无卡滞，

　　侧面预留的小孔是定位销孔，装配到位后打入圆柱销就能完成周向锁定，防止设备运行过程中构件出现轴向窜动，影响内部组件的位置精度。下部的平板安装段设置了两个对称的通孔，孔位间距严格匹配变压器内部安装基座的螺孔位置，安装时可以直接穿入螺栓完成固定，平板段和弧形主体的衔接位置做了加厚处理，抵消螺栓锁紧时带来的局部压应力，避免长期使用后衔接位置出现开裂变形。从安装边界来看，整个构件的总高度控制在适配变压器内部框架的安装腔尺寸，上部钩头的外伸长度不会超出相邻绝缘组件的安全间隙，避免高压环境下出现爬电风险，下部安装板的宽度刚好卡入基座的定位槽内，不需要额外调整左右位置就能完成对位。设计过程中特意规避了多余的突出结构，所有棱边都做了R0.

　　5的倒角处理，一方面避免装配时划伤操作人员的手部，另一方面也减少高压电场下的尖端放电隐患，适配电力设备的安全运行要求。这类构件在实际使用中，不需要做额外的表面处理，采用普通冷轧钢冲压成型后做发黑防锈处理即可满足使用要求，加工工艺简单，适合批量生产，单件的加工公差控制在±0.1mm以内，完全能满足变压器内部组件的装配精度要求，不会因为构件尺寸偏差导致内部组件装配错位，影响设备的整体绝缘性能与运行稳定性。在导向配合的间隙设计上，弧形面和配套导向轴的间隙控制在0.2-0.3mm之间，既保证滑动过程顺畅无卡滞，又不会因为间隙过大导致导向精度不足，让内部框架在设备运输、运行振动过程中出现过大的位移量，拉扯内部接线造成安全隐患。上部钩形结构的承重能力经过受力校核，单钩可以承受不低于50kg的垂直载荷，完全满足内部框架组件的承重需求，即使在设备短路产生的短时电动力冲击下，也不会出现脱钩、变形的问题，保障设备结构的整体可靠性。
