电力设备配套叉形连接构件结构设计

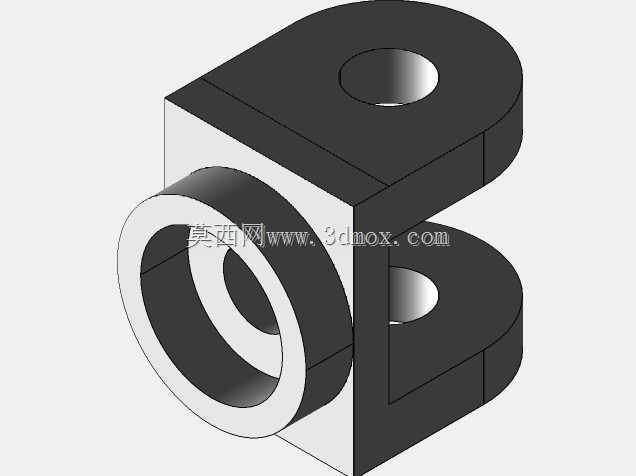

　　在电力输配系统的变压器配套组件中，这类叉形构件是实现部件铰接、载荷传递的核心连接零件，日常多应用于变压器调压机构的传动链路、外部附件的安装铰接位，承担着往复动作传递、部件相对转动限位、静态载荷承载的多重作用，区别于普通民用五金连接件，这类构件需要适配户外电力设备长期运行的工况，既要满足动作过程中的无卡滞转动需求，也要能承受设备运行过程中产生的振动、温差形变带来的附加载荷。从结构设计逻辑来看，该构件采用一体化块体加工思路，主体分为两个功能区段：上部为双叉耳对称结构，两个平行的耳板端部做圆弧过渡处理，中心同轴加工通孔，用于穿装铰接销轴，实现与相邻连杆部件的转动连接，双叉耳的平行度公差需要控制在0.05mm以内，避免销轴穿装后出现别卡、单侧受力磨损过快的问题；下部为同轴套筒结构，内孔为光孔设计，用于套装在固定轴位上，作为整个构件的转动基准，套筒的壁厚经过载荷校核，能够满足额定载荷下的抗弯、抗剪强度要求，不会在长期交变载荷下出现开裂变形。两个功能区段之间通过实体连接块实现刚性衔接，连接块与叉耳、套筒的衔接位置均做了圆角过渡处理，避免机加工过程中出现应力集中，同时也能减少热处理环节的开裂风险。从安装边界来看，该构件的叉耳间距、套筒外径、通孔直径均需要与配套的销轴、固定轴做公差配合，铰接孔采用H7公差等级，与销轴的间隙控制在0.02-0.04mm之间，既保证转动灵活性，又不会因为间隙过大产生传动冲击；套筒内孔采用H8公差，与固定轴的配合间隙略大于铰接孔，

　　适配长期户外运行中积尘、轻微锈蚀带来的转动阻力上升问题。在实际应用场景中，这类叉形构件不会单独使用，而是与销轴、连杆、复位弹簧等部件组成完整的传动副，在变压器的分接开关操作机构里，它负责将驱动部件的直线或旋转动作传递到触头位置，实现电压档位的切换，动作过程中构件需要承受100-500N不等的瞬时操作力，同时要保证在-40℃到80℃的环境温度区间内，不会因为材料热胀冷缩出现动作卡滞。设计过程中需要重点考量几个核心维度：首先是双叉耳的同轴度，两个耳板的铰接孔如果出现同轴度偏差，会直接导致销轴安装后产生附加弯矩，加速销轴和孔壁的磨损，严重时甚至会出现动作拒动的问题，因此建模阶段需要严格约束两个孔的同轴度公差，同时对耳板的厚度做等厚设计，

　　保证两侧受力均匀；其次是套筒与连接块的衔接强度，这个位置是整个构件的应力集中区，在承受瞬时冲击载荷时，应力峰值会比其他区域高30%左右，因此建模时需要在衔接位置设置合理的铸造或机加工圆角，避免直角结构带来的应力集中，同时根据载荷大小调整连接块的厚度，保证安全系数不低于2.5；再者是构件的整体重量控制，在满足强度要求的前提下，尽量减少非受力区域的材料冗余，比如叉耳的非配合面可以做适当的减重处理，降低整个传动机构的运动惯量，让档位切换动作更顺畅。从加工适配性来看，该结构既可以采用型材机加工成型，也可以采用精密铸造后做精加工的方式生产，两种工艺都能满足尺寸精度要求，机加工方式适合小批量定制场景，精密铸造适合大批量量产场景，

　　建模过程中需要预留合理的加工余量，配合面的余量控制在0.3-0.5mm，非配合面可以直接铸造成型，减少后续加工工序。另外，构件的所有外露棱边都需要做倒角处理，避免安装过程中划伤操作人员，也减少尖角位置的锈蚀概率，适配电力设备长期户外运行的防腐需求。在装配验证环节，该构件需要完成转动灵活性测试、载荷强度测试、环境适应性测试，确保在全生命周期内不会出现变形、断裂、卡滞等问题，建模阶段的尺寸链计算需要覆盖整个传动链路的公差累积，避免单个零件尺寸合格但装配后出现动作干涉的问题，比如叉耳的外侧间距需要小于相邻安装位的内侧间隙，预留足够的窜动空间，套筒的端面需要与相邻部件的端面保留0.1-0.2mm的间隙，避免温度变化时出现端面顶死的情况。
